恒溫晶振（OvenControlledCrystalOscillator，簡稱OCXO）是高精度頻率源的核心組件，選用切型更優（如SC切、AT切高精度型）、封裝應力極小的高Q值晶片，通過恒溫槽的超精密控溫，讓晶振始終工作在零溫度系數點，幾乎消除溫度引發的頻率漂移。廣泛應用于通信、導航、測試測量等對頻率精度要求極高的領域。

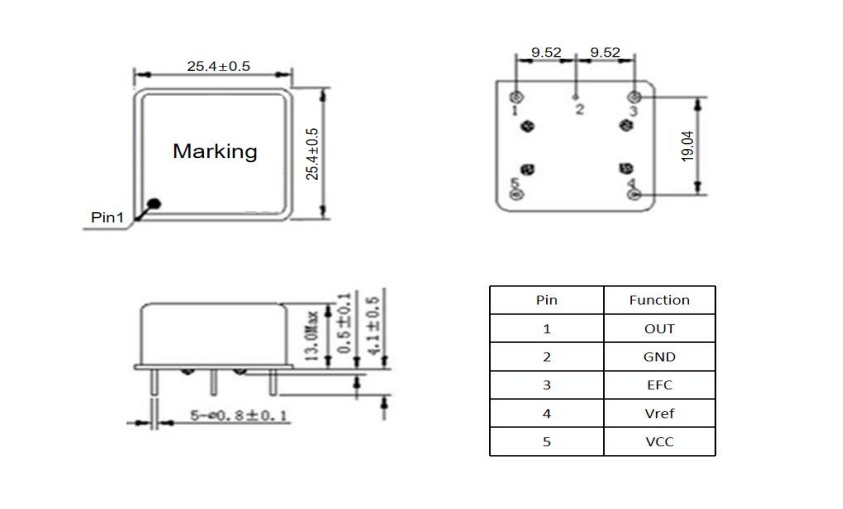

了解其管腳定義是正確應用這類器件的基礎，如圖是OCXO的封裝與管腳位置。

-OUT（Output）：

作用：頻率輸出管腳，主信號輸出端

常見輸出類型：正弦波（用于低相位噪聲場景）：方波（CMOS/LVCMOS，用于數字系統）

-GND（Ground）：

作用：是所有信號和電源的參考地。

設計要點：單點接地，地線短、粗、直，避免與大功率電流共地

-EFC（External Frequency Control）/VC（VoltageControl）：

功能：通常接收0~+5V的直流控制電壓。該電壓通過改變變容二極管的電容值，微調晶體的諧振頻率，實現±0.1ppm到±10ppm的頻率牽引范圍

典型電壓范圍：0~5V

典型調頻范圍：±1ppm ~ ±5ppm（部分可達 ±10ppm）

應用：頻率校準；同步鎖相（PLL）；補償老化漂移

-Vref（Reference Voltage）：

作用：OCXO 內部穩壓電路向外輸出的一個高精度、低噪聲參考電壓

典型值：2.5V,3V,5V（具體需與廠家確定）

應用：常用于壓控 VC 腳的微調偏置

特點：

只能輸出，不能輸入（不能給 Vref 腳加電壓，會燒內部基準）；

開機要等恒溫穩定（未加溫到位時，Vref 還沒到最佳精度）；

如果是 NC，就懸空（不能接地、不能接 VCC）。

-VCC（PowerSupply）：

作用：為晶振內部的恒溫槽、振蕩電路，緩沖放大器和穩壓電路提供工作電壓。

典型電壓：+3.3V，+5V或+12V（以型號為準）

特點：開機瞬間加熱電流大（100~300mA），穩態工作電流 50~150mA

設計要點：必須就近加去耦電容（10μF + 0.1μF），降低紋波干擾。

常見 VC?OCXO 管腳錯誤與問題

把 VC 腳當電源腳接 →電源電壓超過VC腳壓控范圍，直接損壞內部變容管

輸出長線不匹配 → 相位噪聲變差、頻率跳變

無濾波電源 → 頻率被電源紋波調制

GND 接觸不良 → 穩定度完全失效

開機未等 ALM/RDY 就使用 → 頻率誤差極大

1、VCC主電源輸入（+3.3V/+5V/+12V）
2、GND接地管腳
3、EFC/VC壓控電壓輸入
4、OUT主頻率輸出
5、Vref orNC 參考電壓或者不接
