?實驗平臺采用:普中科技HC6800_V30

3.1 LED燈模塊

3.1.1 LED原理圖

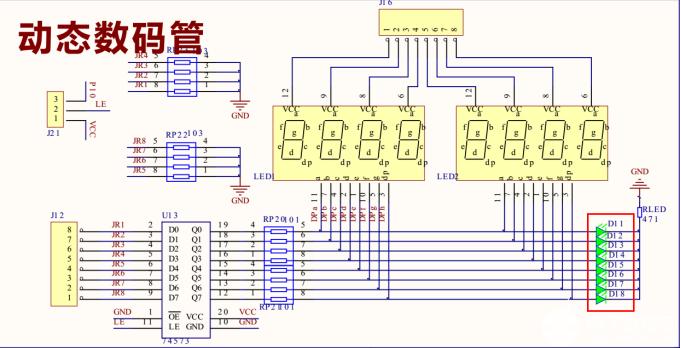

圖3-1-1 LED燈原理圖

LED燈模塊是通過74573鎖存器芯片與單片機IO口連接，并與數碼管共用IO口。

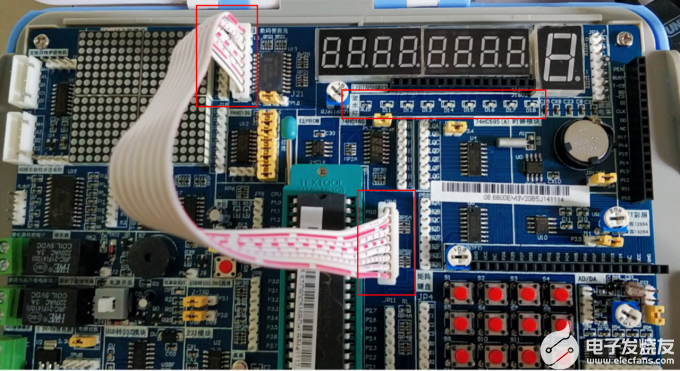

在開發板上，需要使用排線將J12排針與P0口相連接。

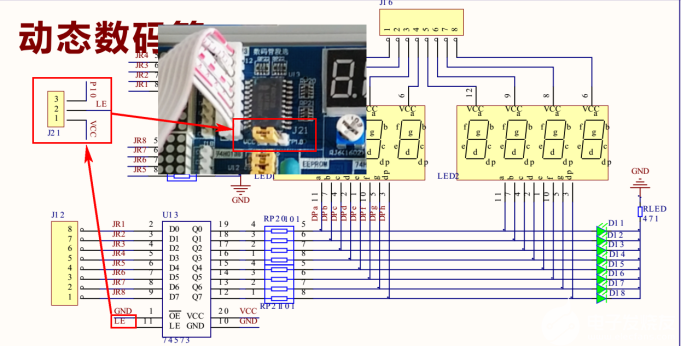

圖3-1-2

圖3-1-3

3.1.2 74HC573鎖存器介紹

74HC573是擁有八路輸出的透明鎖存器，輸出有三個狀態。

鎖存，就是把信號暫存以維持某種電平狀態。

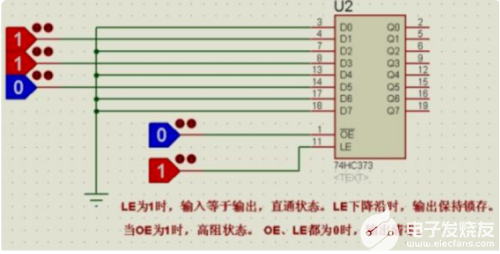

圖3-1-4

OE為高時，輸出始終為高阻態，此時芯片處于不可控制狀態，在一般應用中，必須將OE接低電平。

LE則是輸出端狀態改變使能端，當LE為低電平，輸出端Q始終保持上一次存儲的信號（從D端輸入），當LE為高電平時，Q緊隨D的狀態變化，并將D的狀態鎖存。也就是說當鎖存使能端LE為高時，這些器件的鎖存對于數據是透明的（也就是說輸出同步）。當鎖存使能變低時，符合建立時間和保持時間的數據會被鎖存。

3.1.3 示例代碼

當鎖存器配置為直通狀態時(LE=1)，實現的閃光燈代碼:

#include//添加通用的51單片機頭文件
#include
voidDelayMs(intms);
intmain(void)
{
while(1)
{
P0=0x0;
DelayMs(500);
P0=0xFF;
DelayMs(500);
}
}

voidDelayMs(intms)
{
inti;
unsignedchara,b;
for(i=0;i0;b--)
       for(a=1;a>0;a--);
}
};i++)>
