Si24R2F+ 是一顆工作在 2.4GHz ISM 頻段，專為低功耗無線場合設計，集成嵌入式發射基帶的無線發射芯片。工作頻率范圍為 2400MHz-2525MHz，共有 126 個 1MHz 帶寬的信道。

Si24R2F+ 采用 GFSK/FSK 數字調制與解調技術。數據傳輸速率與 PA 輸出功率都可以調節，支持 2Mbps, 1Mbps, 250Kbps三種數據速率。高的數據速率可以在更短的時間完成同樣的數據收發，因此可以具有更低的功耗。

Si24R2F+ 針對低功耗應用場合進行了特別優化，在關斷模式下，所有寄存器值與FIFO 值保持不變，關斷電流為 1uA；在待機模式下，時鐘保持工作，工作電流為 15uA。

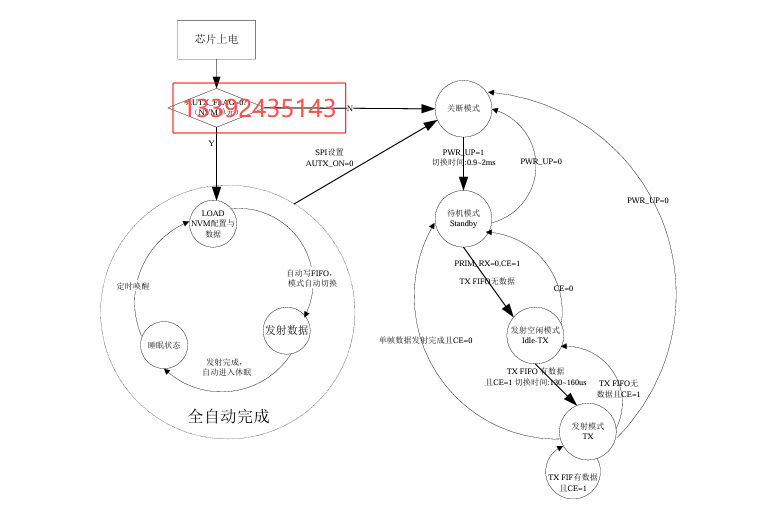

Si24R2F+ 開啟自動發射功能，內部 Watchdog 與內部 RCOSC 時鐘工作，內部 Timer計時器開始計時，芯片工作在睡眠狀態下，此時待機電流僅為1uA。當內部 Timer 計時器計滿，自動發射控制器自動完成數據從 NVM 存儲器的裝載與發射，數據發射完成后，芯片立即進入睡眠狀態。Si24R2F+ 的平均功耗非常低，特別適合紐扣電池供電的應用系統。

Si24R2F+ 操作方便，不需要外部 MCU，即可以自動完成數據的裝載與發射。NVM存儲器可以存儲寄存器配置與發射的數據內容，掉電后不會丟失，數據可保持 10 年以上。在 3.3V 供電電壓下，無需外部高壓，外部 MCU 可以通過芯片的四線 SPI 接口完成NVM 的配置編程，芯片最大可編程次數為 64 次，芯片支持 NVM 加鎖，防止 NVM配置數據回讀，保證用戶數據安全。

Si24R2F+ 具有非常低的系統應用成本，不需要外部 MCU，僅少量外圍無源器件即可以組成一個有源 RFID 無線數據發射系統。
主要特性

工作在 2.4GHz ISM 頻段

內置 64 次可編程 NVM 存儲器

具有超低功耗自動發射功能

具有低電壓自動報警功能

集成溫度報警功能

集成 NTC 溫度采集功能

具有邊沿計數功能

具有 BLE4.2 廣播包發射功能

具有防拆卸報警功能

集成防沖突通信機制

內置 3KHz RCOSC 和硬件 Watchdog

3.3V 編程電壓

調制方式：GFSK/FSK

數據速率：2Mbps/1Mbps/250Kbps

超低關斷電流：1uA

寬電源電壓范圍：2.1-3.6V

寬數字 I/O 電壓范圍:1.9-3.6V

低成本晶振：16MHz±60ppm

最高發射功率：+12dBm

發射電流(2Mbps): 13.5mA（0dBm)

最高 10MHz 四線 SPI 接口

發射數據硬件中斷輸出

QFN20 封裝
應用范圍

超低功耗有源 RFID 系統

智慧校園卡管理系統

電動自行車防盜系統

固定資產監管系統

智慧畜牧系統

智能冷鏈物流
用這顆芯片做以上產品有一個好處就是：無需編程，只需要在上位機燒錄器上面直接勾選產品應用需求。
2.4G基站接收通信協議填寫上去，保存通過USB串口燒錄到標簽上通電。一個產品應用標簽就算完成。
下面是上位機燒錄界面：
