SI3933是一款三通道低功耗ASK接收機芯片，專為15kHz-150kHz低頻載波頻率檢測而設計。這款芯片的主要功能是檢測低頻數字信號并產生喚醒信號，廣泛應用于各種無線喚醒場景。
SI3933的核心特性包括其三通道ASK喚醒接收能力，工作頻率范圍覆蓋15kHz至150kHz。在低功耗監聽模式下，芯片的最低功耗僅為2.1μA，喚醒靈敏度達到80μVrms，且靈敏度可配置調節。
工作模式圖示

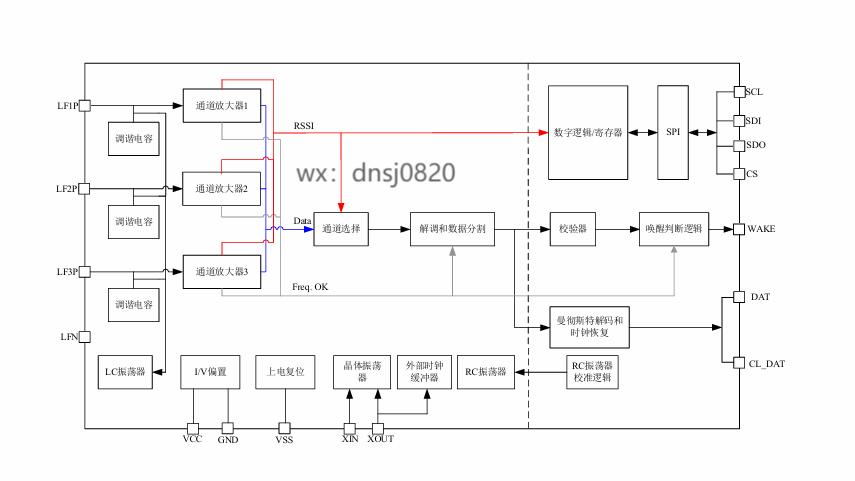

結構框圖

封裝
SI3933采用TSSOP-16和用QFN-16 兩種封裝選擇

以下是三種常見的時鐘配置方案：
晶體振蕩器方案：提供最高的時鐘精度，適合對時序要求嚴格的應用
RC振蕩器方案：節省成本和PCB空間，適合成本敏感型應用
外部時鐘源方案：當系統已有合適時鐘源時可共享使用

PCB布局注意事項
SI3933對射頻干擾較為敏感，在布局時應特別注意與其他射頻模塊（如2.4GHz無線模塊）的地隔離。建議采取以下措施：
使用獨立的電源濾波網絡
保持天線走線短接且遠離噪聲源
對敏感模擬部分進行適當屏蔽

動能世紀整理選型指南與應用場景
SI3933在軟硬件上完美兼容AS3933和GC3933，可直接替換使用，無需修改PCB布局或軟件代碼?；贏S3933的現有設計可以無縫遷移到SI3933，同時享受成本降低和性能提升的雙重好處。

適用場景：
有源RFID標簽：用于資產跟蹤、倉儲管理
門禁管理系統：校園門禁卡、企業考勤系統
PKE無鑰匙門禁系統：汽車無鑰匙進入、智能門鎖
實時定位系統（RTLS）：人員或設備室內外定位
無線傳感器網絡：低功耗傳感器節點的喚醒管理
操作員識別與訪問控制：安全權限管理
