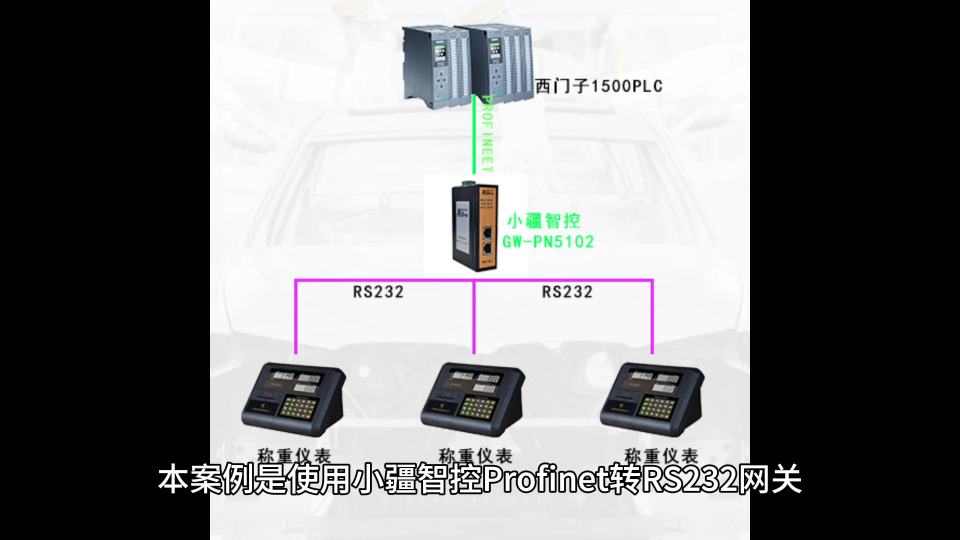

本案例是使用Profinet轉RS232網關連接X(jué)K3190-A33E稱重顯示器的配置案例。

所需設備：西門子1200PLC一臺，Profinet轉RS232網關一臺，XK3190-A33E稱重顯示器一臺。通過RS232轉Profinet網關將稱重儀的數據反饋到西門子PLC。

北京倍訊科技有限公司

使用方法：

1、打開西門子博圖配置軟件，添加PLC;

2、導入Profinet轉RS232網關GSD文件;

3、設置Profinet轉RS232網關IP及設備名稱(本例名稱為GW1設備IP為192.168.20.5);

4、設置Profinet轉RS232網關發送接收數據長度，下載組態到PLC;

5、打開XK3190-A33E稱重顯示器手冊;

6、設置好設備的232總線參數(輸出方式，波特率數據位置等)，注意：網關波特率最高為115200，如需更高波特率請聯系定制。設置Profinet轉RS232網關：設置Profinet轉RS232網關的IP地址及設備名稱(與PLC保持一致);

7、設置Profinet轉RS232網關232參數;

8、Profinet轉RS232網關可設置為主從模式和生產/消費者模式，主從模式需要從站應答方可繼續發送指令，生產消費者模式輸入與輸出互不干擾，物理標準改為232接口模式，網關分為3個232口需要單獨設置可分別帶三臺232設備;

9、設置Profinet轉RS232網關的232參數波特率數據位校驗停止位等。(與連接設備保持一致)，以生產消費者模式為例，添加生產者或者消費者;

10、添加消費者接收設備數據;

11、根據設備手冊得知，儀表有三種發送模;

12、由范例可知儀表發送字節數為12個字節，所以數據長度為12;

13、數據長度設置為12如長度不對那么從站數據長度對應不上則會被Profinet轉RS232網關廢棄，不會發送到PLC，內存映射起始地址對應PLC的I地址IB68.配置完成后下載至網關并重啟后即可使用。同理將發送設置成對應的數據長度，如果從站沒有回復可以把Profinet轉RS232網關換成生產消發送即可。內存映射起始地址1500對應PLC的Q地址起始本例為QB64開始;

14、配置好后將工程下載到Profinet轉RS232網關即可。
