摘要：大型公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占全國城鎮總耗電量的22%，大型公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶和節能重點，做好公共建筑節能工作，對促進和帶動全社會節能工作，實現節能減排目標，落實“轉方式、調結構”重大戰略具有重要意義。本文介紹華嘉胡同0110-633地塊C2商業金融用地項目，采用智能電力儀表及遠傳水表采集現場的各種電參量信號及用水量。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-5000型建筑能耗監測系統實現配電回路用電監測、管理。

關鍵詞：大型公共建筑；能耗監測系統；ACREL-5000；建筑能耗管理系統。

1引言

企業能源利用狀況的科學化管理手段日趨多樣。能耗管理系統可實時監控企業各種能源的詳細使用情況，為企業查找能耗弱點，促進企業管理水平的提高及運營成本的降低，為節能降耗提供直觀科學的依據。大型公共建筑能耗密度高，具有較大的節能空間。華嘉胡同0110-633地塊C2商業金融用地項目作為大型公建類用能大戶，能耗的使用情況一直是客戶關心的重點，本項目安裝ACREL-5000能耗監測系統實時監項目各用能設備的能耗使用情況，為客戶節能降耗提供數據。

3項目概況

華嘉胡同0110-633地塊C2商業金融用地項目位于北京市西城區金融街核心區華嘉胡同與金融大街交叉口東北角，東至金融街E9項目，西臨金融街北至王府倉胡同，南至華嘉胡同。本智能化方案設計主要針對寫字樓部分，位于地塊西側，建筑主要功能為辦公樓及其配套用房，項目總建筑面積80446平方米，其中地上建筑面積52402平方米，地下建筑面積28044平方米。大樓地上13層，地下5層。

4系統架構

根據客戶需求及項目實際情況，本項目設計一套Acrel-5000建筑能耗監測系統，南北樓電表231臺，京源品牌水表100臺，水表是標準MOUDBUS協議。監測的現場設備層儀表的具體分布情況如下：

5系統軟件模塊

5.1 綜合能耗主界面

主頁面顯示該建筑的建筑圖片，建筑基本信息,建筑當月分項用電餅圖和各種能源的消耗量。根據所選的建筑，對其建筑圖片進行加載，可以選擇時間查看建筑能耗情況，選擇建筑或時間后自動刷新，默認為當天。

5.2 支路用能

系統可以統計各支路某段時間內逐日、逐周、逐月、逐季、逐年用能。系統可查看各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，并可以將支路用能顯示合計，以圖表形式顯示。

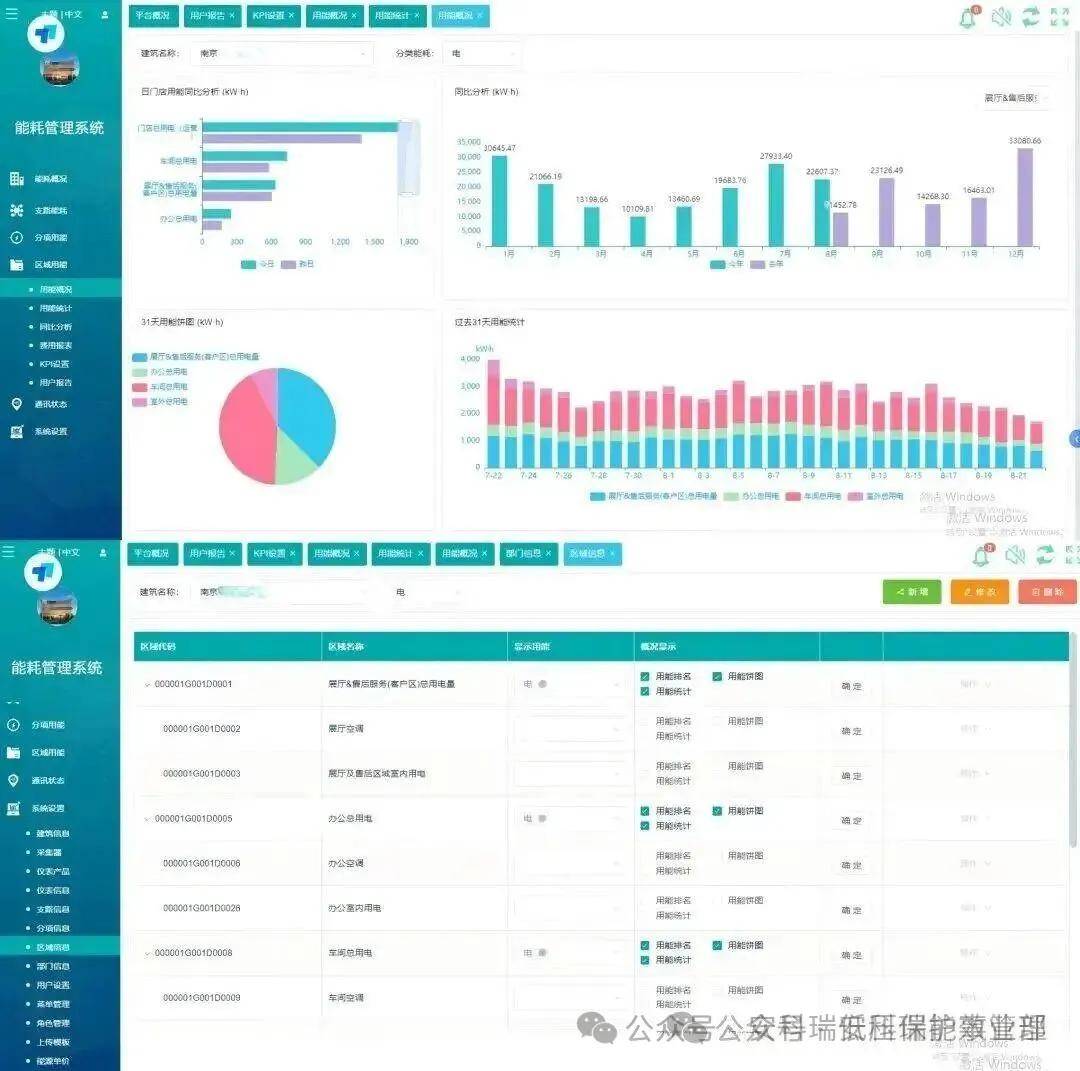

5.3 分項能耗統計

系統可以按照分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖（藍色柱表示今日，綠色柱表示昨日）；用能餅圖顯示各分項過去31天的用能占比；堆積圖顯示各分項過去31天的能耗趨勢；分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。

5.4 分項用能報表

系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能。可查看分項中各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，統計數據可導出至Excel。

5.5 能耗的同比環比分析

系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。統計各支路當年每月用能及去年同期用能；

5.6 用能數據檢查

系統可以統計某段時間內各回路與下級支路的用能差值，超過一定百分比后醒目顯示（紅色區域），確保計量體系的完整性、準確性。

5.7 配置選項

依照相關技術規范配置建筑物的基本信息，例如：建筑功能、建筑面積、空調面積、建筑地址等，其中建筑面積等信息將用能單位面積能耗分析；

配置項目中使用的儀表的類型、型號、生產廠家等基本信息，并添加該型儀表所能提供的監測參數信息，此處配置情況影響能耗統計、分時段用能統計、參數查詢功能；

配置項目中使用到的所有計量?jī)x表，保存計量?jī)x表的地址、變比、對應的采集器、代碼、監測回路的名稱等信息；

配置分項能耗統計時涉及到的計量表計、所占比例、運算方式等信息，可根據項目情況靈活配置，此處配置信息將影響各分類能耗分項用能分析小模塊中的功能；

配置各部門用能對應的計量?jī)x表、運算方式、所占比例以及部門用能計劃，完成此項配置后將啟用部門能耗分析功能模塊；

配置建筑物中某用能區域?qū)?yīng)的計量?jī)x表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊。

6前景展望

根據華嘉胡同0110-633地塊C2商業金融用地項目能耗運行效果分析，建立典型能耗分析模型，統一分析。

對采集數據存儲，并形成可視化圖表：系統采集數據后存儲到數據庫，系統可滿足報表查詢及導出，并且系統可由柱狀圖等形式展現能耗趨勢，給客戶更好的體驗。

診斷出高能耗點：管理人員可通過系統采集數據，正對性的對各個回路同比及環比分析，通過一階段分析可找出高能耗點。

通過能耗分析改進管理運營模式：針對高能耗點，針對性的改進管理運行如：在下班期間通知各個部門關燈、關機器，同時列入績效考核；如發現白天空調溫度不符合規定不按規定時間開關空調等情況，追究公司人員的責任等。通過能耗數據可減低公司運營成本提高利潤。

7結束語

能耗管理系統通過對用戶端電、水、氣、熱(冷)量等所有能耗的集中采集與分析，以直觀的數據和圖表向管理人員或決策層展示各類能源的使用消耗情況，能耗監測系統的意義，便于找出高耗能點或不合理的耗能習慣，有效節約能源，為用戶進一步節能改造或設備升級提供準確的數據支撐。系統功能按日月年份統計能源消耗量并以曲線圖形展現，能耗量的同比、環比分析，便于判斷用能走勢。在建設能耗管理系統后，不但能減輕工作人員的工作負擔，提供工作效率對促進和帶動節能工作，實現節能減排目標具有重要意義。
