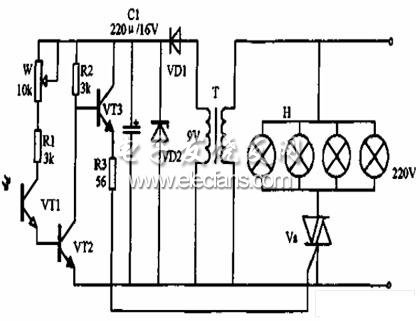

高塔指示燈電路
該電路適用于高層鐵塔安裝的指示燈的自動控制。它結構簡單，便于安裝。當光線照射到VT1的基極，其集電極和發射極兩極間呈低阻，此時晶體管VT2導通，VT3截止，雙向晶閘管VS無觸發信號，指示燈H不亮。夜晚，集電極和發射極呈高阻，VT2截止，VT3導通，并通過R4觸發雙向晶閘管VS導通，指示燈H點亮。
