“ 之前寫了一篇文章關于反激開關電源設計中RCD鉗位電路的原理反激開關電源設計中RCD鉗位電路原理，這兩天正好在調試這個電路，所以今天想出一篇關于RCD電路參數的設計。”

RCD鉗位電路（也稱為RCD緩沖電路或RCD吸收電路）在開關電源（尤其是反激變換器）中廣泛應用，其主要目的是吸收開關管（如MOSFET）關斷時由變壓器漏感產生的電壓尖峰，防止開關管過壓損壞。

計算其鉗位電壓，我們需要理解其工作原理并進行公式推導。

01核心原理

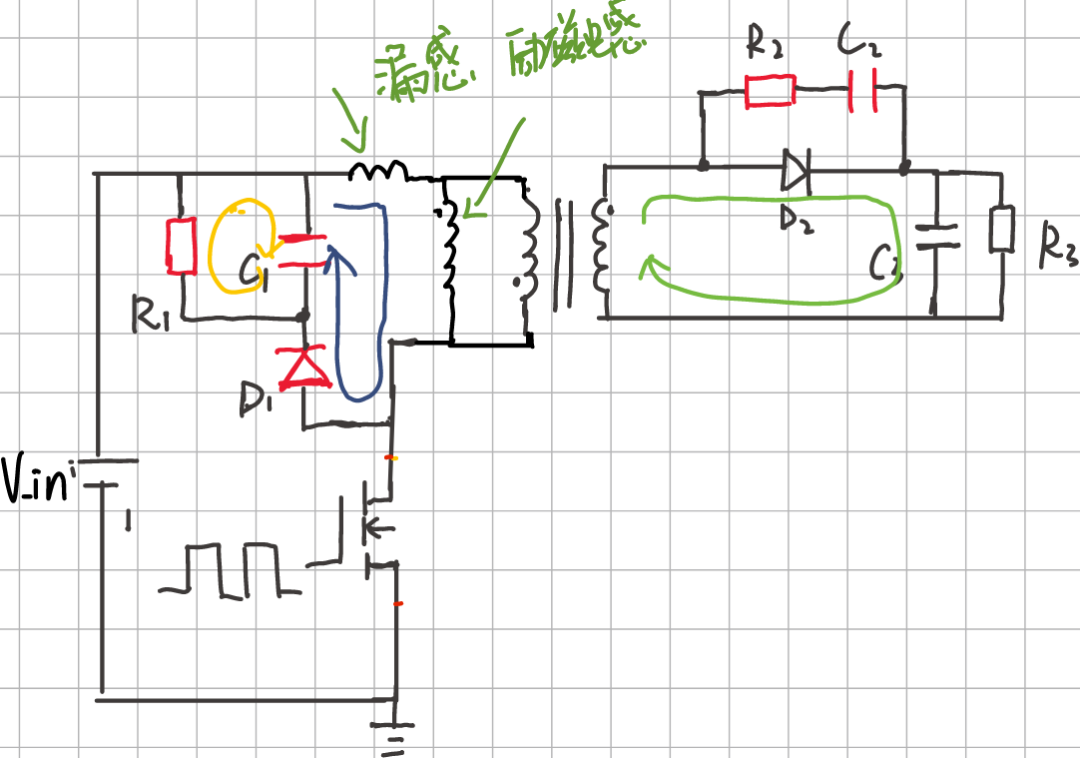

當開關管關斷時，變壓器初級繞組的主電感（勵磁電感）和漏感中儲存的能量需要釋放。

1. 主電感能量：會通過繞組傳遞到次級，為負載供電。

2. 漏感能量：由于漏感不與次級繞組理想耦合，其能量無法傳遞到次級。這部分能量會與電路中的寄生電容產生高頻振蕩，形成一個很高的電壓尖峰，施加在開關管上。

RCD鉗位電路的作用就是為這個漏感能量提供一個低阻抗的釋放路徑，將其消耗在鉗位電阻 R 上，從而將電壓尖峰限制在一個安全的水平。

02鉗位電壓計算公式

步驟1：確定反射電壓 Vor

反射電壓是次級輸出電壓反射到初級側的電壓。

其中：

· Np ：初級繞組匝數

· Ns ：次級繞組匝數

· Vo ：次級輸出電壓

步驟2：確定最大允許的鉗位電壓 V_clamp(max)

這個電壓由開關管的耐壓值 V_ds(max) 決定。通常要留有一定的裕量（例如20%-30%）。

Vclamp（max）≤Vds（max）*Ksafety

其中 Ksafety 是安全系數，通常取 0.8 ~ 0.9。

步驟3：計算鉗位電壓 Vc

鉗位電容 C 兩端的電壓 Vc 為：

Vc=Vclamp-Vin（max）-Vor

在設計中，我們通常使用最惡劣的情況，即最高輸入電壓 Vin(max) ：

Vc=Vclamp（max）-Vin（max）-Vor

步驟4：計算鉗位電阻 R （核心步驟）

根據能量守恒：每個開關周期內，漏感儲存的能量等于被鉗位電阻消耗的能量。

1. 漏感儲存的能量：

其中：

· Lleak ：變壓器初級漏感

· Ipk ：開關管關斷時刻的初級峰值電流

2. 電阻消耗的功率：

3. 能量平衡：每秒消耗的能量（功率）等于每個周期消耗的能量乘以開關頻率 fsw 。

由此得到鉗位電阻 R 的計算公式：

步驟5：計算鉗位電容 C

電容的作用是濾除高頻噪聲并穩定鉗位電壓。其值需要足夠大，以限制電壓紋波 ΔVc （通常設為 Vc 的5%~10%）。

電容儲存的電荷變化量 ΔQ≈C*ΔVc 。這個電荷變化近似等于漏感能量釋放過程中流過二極管的電流對時間的積分，可以近似為 Ipk 與一個短暫時間 Δt 的乘積。一個更簡單的經驗公式是：

或者一個更直觀的經驗法則：確保 R C 的時間常數遠大于開關周期的 3~5 倍。

03設計實例

假設一個反激電源參數：

· 輸入電壓： V_in =500 V DC

· 輸出電壓： V_o = 25V

· 匝比： N_p/N_s = 4（所以 V_or= 4 × 25V = 100V ）

· 開關管耐壓： V_ds(max) = 950V

· 初級漏感： L_leak = 8uH

· 峰值電流： I_pk = 2A

· 開關頻率： f_sw = 63kHz

計算過程：

1. 確定 V_clamp(max) ：

取安全系數為 0.8， V_clamp(max) ≤ 950V × 0.85 ≈800V 。我們?nèi)?V_clamp = 650V 以留更多裕量。

2. 計算 V_c ：

V_c = V_clamp - V_in(max) - V_or = 650V - 500V - 100V = 50V

3. 計算鉗位電阻 R ：

帶入公式R ≈3K

4. 計算鉗位電容 C ：

按時間常數法，取 RC = 3 / f_sw ：

C ≈15nF

總結與關鍵點

· 核心思想：能量守恒。漏感的能量被電阻消耗掉。

· 降低鉗位電壓的方法：

1. 降低變壓器漏感 L_leak（最有效的方法）。

2. 降低峰值電流 I_pk 。

3. 在滿足 V_clamp 要求的前提下，盡量使用較大的 R 值，以降低功耗和提高效率。

最終，理論計算只是一個起點，在實際電路中通常需要通過實驗（觀察示波器上開關管的 V_ds 波形）來微調 R 和 C 的值，以達到最佳的鉗位效果和效率。
