【電子發燒友網/編譯 David】：想一想，你所見過的最不可思議的豐富多彩的顯示模式是什么？現在，蘋果最新視網膜5K版iMac 英特爾27英寸屏橫空出世。請注意，我們不是說1080 p或4 k，我們討論的是5 k-millions和數以百萬計像素的27英寸的顯示。到底這臺價值17988元的iMac，其顯示屏秘密何在？讓我們看看！

第一步 透視視網膜版5K iMac內部：

3.5 GHz 四核Intel Core i5 處理器， 最大可擴展至3.9 GHz；

8 GB （2x4 GB） of 1600 MHz DDR3 RAM；

AMD Radeon R9 M290X 圖形處理器 ，內嵌 2 GB GDDR5 視像記憶存儲空間；

802.11ac Wi-Fi + Bluetooth 4.0；

基于PCIe的 SSD 存儲和 SATA 兩種硬盤驅動方式。

第二步 在iMac背面，發現了一排I/O口和SDXC卡插槽：

耳機插口/光纖數字音頻輸出；

SDXC卡插槽；

四個USB 3.0插口；

兩個Thunderbolt 2.0插口；

Gigabit以太網插口。

第三步 對于那些需要改變內存條的客戶，蘋果試圖提供了更人性化的簡易替換方案。

第四步 開始窺5 k視網膜 iMac內的硬件。

第五步 初現很長，很薄的顯示板。通過該步驟我們可知顯示屏為LG公司制造。

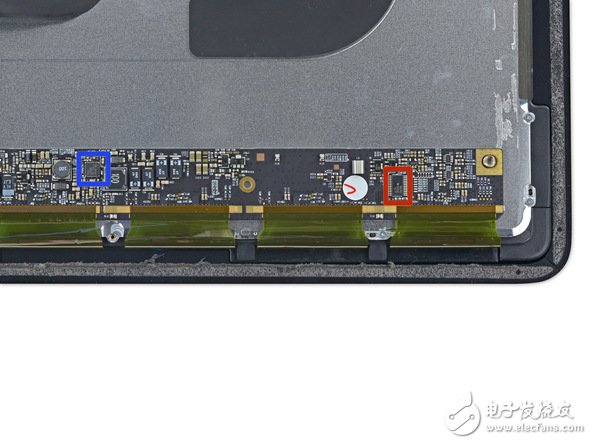

第六步 讓我們看一看這款支持1470萬像素的新iMac顯示屏的硬件構成：

德州儀器NH245 8位雙電源總線收發器；

德州儀器BUF16821程控Gamma-Voltage信號發生器和威科姆公司校準器；

Parade Technologies 公司DP665液晶定時控制器（我們假設這是一個蘋果的修改版本DP663液晶定時控制器）；

德州儀器TPS65270單片雙同步buck調節器；

德州儀器TPS65168高分辨率完全可編程液晶IC。

第七步 要不是新顯示屏，新版iMac 英特爾 27“ 視網膜 5K 顯示器看上去和上一年27” 版本沒啥區別。

當拆解繼續往下，發現了這兩款27英寸顯示屏其不同點所在：為匹配超高像素顯示支持，視網膜版iMac顯示屏數據傳輸線更大些。

第八步 主板下的秘密：都有哪些芯片？

AMD Radeon R9 M290X GPU；

Intel Core i5-4690 處理器；

SK Hynix H5GC2H24BFR 256 MB GDDR5 SGRAM （共256 MB x 8 modules = 2 GB ）；

Delta Electronics 890CF 143003；

Intel NB430029A00200 平臺控制器集線器；

Fairchild Semiconductor DE32GV。

第九步 主板另一面：

Broadcom BCM5776 Gigabit以太網控制器；

Cirrus Logic 4206BCNZ 視頻控制器；

Intel DSL5520 Thunderbolt 2 控制器；

LMF4S1EH 5BBCIG 47A6HPW；

Microchip Technology 1428-7 420BE5A BMY 系統管理總線 （SMBus） 溫度傳感器；

Intersil ISL6327 增強6-Phase PWM控制器。
