按鍵給小巧結構設計帶來挑戰,意法半導體加速計實戰技巧來應對

意法半導體AMG ? 來源:未知 ? 作者:電子大兵 ? 2017-09-05 10:48 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

LIS3DH芯片集成了單擊和雙擊的功能,這給很多應用提供了便利,例如在穿戴設備上,不但減少了布置按鍵給小巧的結構設計帶來的挑戰,對于用戶來說,這種更大自由度的操作方式更是一種愉悅的享受。下面具體介紹下這個功能吧。

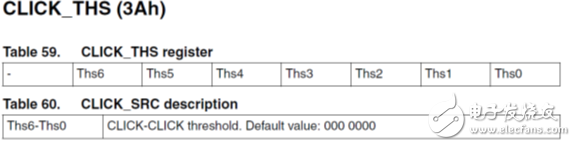

要了解這兩個功能的設置,需先了解下相關的寄存器

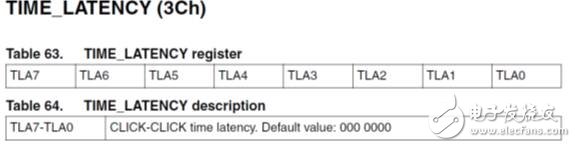

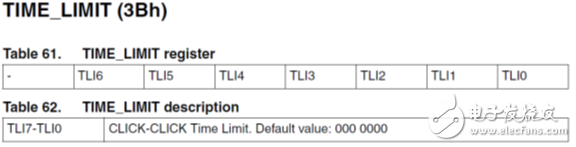

這里有一個閾值設置的寄存器,和三個時間的窗口設置的寄存器(timelimit , time latency, time window. 后面在介紹single click double click 時會講到他們分別的作用。

Single click

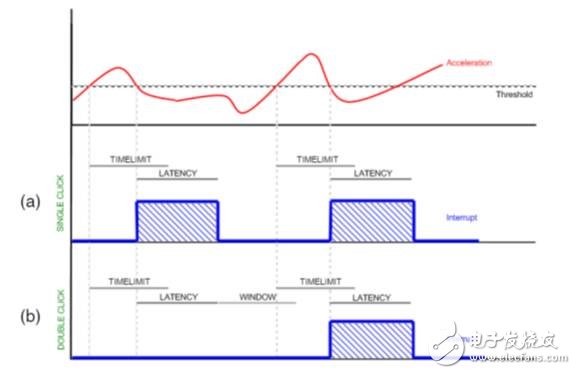

如下圖,sensor通過檢查加速度的變化是否有超出預先定義的閾值,然后在規定的時間內(time limit)又是否小于此閾值來判斷一個single click 的動作,閾值和時間(time limit)就定義了加速的的變化波形。下圖中,a 同時滿足了閾值和時間限制的條件,是一次成功的動作的識別,然后產生了中斷。b只滿足了大于閾值的條件,但在規定時間限制內沒有降到閾值下,所以不滿足識別的條件。

Double click

如下圖,double click實際上是兩個singleclick的識別,但是同時還要滿足另外兩個時間窗口的要求(timelatency , time window.當第一click識別后,在time latency 窗口內,sensor不會做任何識別,在time window 窗口內開始第二click的識別,判斷此時的加速度值是否大于閾值,如果成功識別到第二次click,就會產生一個中斷輸出一個doubleclick 的事件。

實戰技巧:

1)時間窗口的設置,寄存器每個最小的時間單位是LSB=1/ODR(output data rate) , 假設ODR100 HZ,那最小的時間單位就是10ms,假設你要設的時間是t,那對應的寄存器就要設置為X=t/(1/100).

2)閾值的設定是與量程相關的,1LSB= FULL SCALE/128.

3)數據的采集,為了設置合理的時間窗口和閾值,要進行數據的收集,因為不同的應用,結構,材料可能不同,導致最終敲擊的波形會有一些差異,建議收集數據時采用系統能支持的最大采樣頻率,這樣采集的數據才能完整反映實際的波形。如下圖是一個雙擊的波形圖。可以看出波形比較尖銳,latency窗口比timelimit 窗口要明顯的大。

4) 根據設計的要求合理評估識別率與誤觸發率,最終配置合理的參數。
