第七章為面向通用接口的編程，本文內容為7.1 LED 控制接口、7.2 HC595 接口、7.3 蜂鳴器控制接口。

本章導讀

雖然面向接口的編程簡單易懂，但無法做到最大程度上地重用應用程序，這是導致軟件開發成本居高不下的原因之一。而面向通用接口的編程就是基于AMetal 框架的應用程序設計，其核心是制定統一的接口規范，使程序員脫離非核心域的束縛聚焦于核心競爭力。

7.1 LED 控制接口

>>> 7.1.1 LED 通用接口

為了實現跨平臺開發應用軟件，AMetal 提供了操作LED 的通用接口，詳見表7.1。

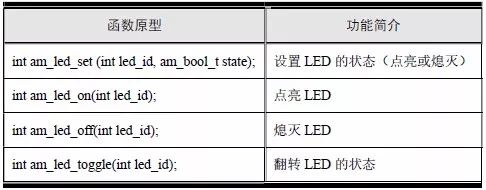

表7.1 LED 通用接口（am_led.h）

1． 設置LED 的狀態

設置LED 狀態的函數原型為：

其中，led_id 為L(zhǎng)ED 編號，AM824-Core 開發板共有兩個LED：LED0 和LED1，其編號分別為0 和1。如果LED 的狀態state 值為AM_TRUE，則點亮LED；反之state 值為AM_FALSE，則熄滅LED，其相應的范例程序詳見程序清單7.1。

程序清單7.1 am_led_set()范例程序

2． 點亮LED

點亮LED 的函數原型為：

其中，led_id 為L(zhǎng)ED 編號，其相應的范例程序詳見程序清單7.2。

程序清單7.2 am_led_on()范例程序

3． 熄滅LED

熄滅LED 的函數原型為：

其中，led_id 為L(zhǎng)ED 編號，其相應的范例程序詳見程序清單7.3。

程序清單7.3 am_led_off()范例程序

4． 翻轉LED 的狀態

翻轉LED 的狀態就是使LED 由點亮狀態轉變?yōu)橄鐮顟B(tài)或由熄滅狀態轉變?yōu)辄c(diǎn)亮狀態。

其函數原型為：

其中，led_id 為L(zhǎng)ED 編號，其相應的范例程序詳見程序清單7.4。

程序清單7.4 am_led_toggle()范例程序

通過LED 通用接口控制AM824-Core 板載的兩個LED，使兩燈交替點亮（2 個LED 的流水燈效果），其相應的范例詳見程序清單7.5。

程序清單7.5 兩個LED 燈交替點亮（LED 流水燈）

>>> 7.1.2 LED 驅動

顯然，如果要想使用通用接口操作LED，則必須為具體的LED 設備提供相應的驅動?；诖?，AMetal 提供了相應的驅動初始化函數。當使用該函數初始化一個LED 實例后，即可使用通用LED 接口操作LED。其函數原型為：

• p_dev 為指向am_led_gpio_dev_t 類型實例的指針；

• p_info 為指向am_led_gpio_info_t 類型實例信息的指針。

1. 實例

定義am_led_gpio_dev_t 類型（am_led_gpio.h）實例如下：

其中，g_led_gpio 為用戶自定義的實例，其地址作為p_dev 的實參傳遞。

2. 實例信息

實例信息主要描述了LED 的相關信息，比如，使用的GPIO 引腳號，LED 為低電平點亮與相應的LED 編號等信息。其類型am_led_gpio_info_t 的定義（am_key_gpio.h）如下：

（1）serv_inf0

serv_info 包含LED 編號信息，其類型am_led_servinfo_t 定義如下：

一個LED 設備可能包含多個LED，start_id 為L(zhǎng)ED 的起始編號，end_id 為L(zhǎng)ED 的結束編號，LED數目為end_id–start_id+1。由于AM824-Core 開發板僅有LED0和LED1兩個LED，因此其起始編號為0，結束編號為1。

（2）p_pins

p_pins 指向存放各個LED 相應引腳號的數組，比如，AM824-Core 開發板的LED0 通過J9 與MCU 的PIO0_20 相連，LED1 通過J10 與MCU 的PIO0_21 相連?；诖?，定義一個存放引腳號的數組。比如：

該數組的地址為p_pins 的值。

（3）active_low

當引腳輸出低電平時，則點亮LED，因此active_low 的值為AM_TRUE。實例信息定義如下：

基于實例和實例信息，即可完成LED 的初始化。比如：

當完成初始化后，即可調用通用LED 接口操作LED0 和LED1。為了便于配置LED（修改實例信息），基于模塊化編程思想，將初始化相關的實例和實例信息等定義存放在LED 配置文件中，通過頭文件引出實例初始化函數接口，源文件和頭文件的程序范例分別詳見程序清單7.6 和程序清單7.7。

程序清單7.6 LED 實例初始化函數實現（am_hwconf_led_gpio.c）

程序清單7.7 LED 實例初始化函數聲明（am_hwconf_led_gpio.h）

后續只需要使用無參數的實例初始化函數，即可完成LED 實例的初始化：

AM824-Core 的LED0 和LED1 作為一種板載資源，在系統啟動時默認進行了初始化操作，因此應用程序無需再調用實例初始化函數，即可直接使用LED0 和LED1。

如果用戶不需要使用LED，為了節省內存空間，可以將工程配置文件（am_prj_config.h）中的AM_CFG_LED_ENABLE 宏值修改為0，裁掉LED 程序，該宏本質上控制了板級初始化函數中的一段程序，詳見程序清單7.8。

程序清單7.8 在板級初始化中裁剪LED 的原理

>>> 7.1.3 MiniPort-LED

MiniPort-LED 模塊由8 個LED 組成的， 當MiniPort-LED 與AM824-Core 的PIO0_8~PIO0_15 相連時，如果GPIO 輸出低電平，則點亮LED。由于MiniPort-LED 也是GPIO 驅動型LED，因此可以使用與板載LED 相同的LED 驅動。其實例定義如下：

為了避免與板載LED 編號沖突，Miniport-LED 應該使用與板載LED 不同的編號，比如，將編號定義為2~9。如果系統不使用板載LED0 和LED1（已將工程配置文件中的AM_CFG_LED_ENABLE 宏值修改為0），僅使用MiniPort-LED，則編號定義為 0~7。其實例信息定義如下：

基于實例和實例信息，即可完成Miniport-LED 的初始化。比如：

當完成初始化后，即可調用通用LED 接口操作LED2~LED9。為了便于配置（修改實例信息）Miniport-LED，基于模塊化編程思想，將初始化相關的實例和實例信息等定義存放在Miniport-LED 的配置文件中，通過頭文件引出實例初始化函數接口，源文件和頭文件的程序范例分別詳見程序清單7.9 和程序清單7.10。

程序清單7.9 Miniport-LED 實例初始化函數實現（am_hwconf_miniport_led.c）

程序清單7.10 MiniPort-LED 實例初始化函數聲明（am_hwconf_miniport_led.h）

后續只需要使用無參數的實例初始化函數，即可完成Miniport-LED 實例的初始化：

當完成初始化后，即可使用通用LED 接口操作LED2~LED9。在AM824-Core 中，MiniPort-LED 作為可選的配板資源，在系統啟動時沒有像板載LED0 和LED1 那樣默認執行初始化操作。如果要使用MiniPort-LED，則必須調用MiniPort-LED 實例初始化函數。

7.2 HC595 接口

>>> 7.2.1 HC595 通用接口

AMetal 提供了一套操作HC595 的通用接口，詳見表7.2。

表7.2 HC595 通用接口（am_hc595.h）

1． HC595 輸出

使能HC595 輸出的函數原型為：

其中，handle 為HC595 的實例句柄，可通過具體的HC595 驅動初始化函數獲得。其類型am_hc595_handle_t（am_hc595.h）定義如下：

未使能時，HC595 的輸出處于高阻狀態，使能后才能正常輸出0 或1，范例程序詳見程序清單7.11。

程序清單7.11 am_hc595_enable()范例程序

其中，hc595_handle 可以通過具體的HC595 驅動獲得，若HC595 使用SPI 驅動，則可以通過如下語句獲得：

該實例初始化函數am_miniport_595_inst_init()會在后面詳細介紹。

2． 禁能HC595 輸出

禁能后HC595 輸出處于高阻狀態，其函數原型為：

其中，handle 為HC595 的實例句柄，范例程序詳見程序清單7.12。

程序清單7.12 am_hc595_disable()范例程序

3． 輸出數據

輸出數據的函數原型為：

其中，handle 為HC595 的實例句柄，p_data 為指向待輸出數據的緩沖區，nbytes 指定了輸出數據的字節數。對于單個HC595，其只能并行輸出8 位數據，即只能輸出單字節數據，其范例程序詳見程序清單7.13。

程序清單7.13 輸出單字節數據的范例程序

當需要并行輸出超過8 位數據時，可以使用多個HC595 級聯，此時即可輸出多字節數據，范例程序詳見程序清單7.14。

程序清單7.14 輸出多字節數據的范例程序

對于MiniPort-HC595，僅包含一個HC595，因此每次只能輸出1 字節數據。

>>> 7.2.2 HC595 驅動

AMetal 已經提供基于SPI 的HC595 的驅動，該驅動提供了一個初始化函數，使用該函數初始化一個HC595 實例后，即可得到一個通用的HC595 實例句柄。其函數原型為：

• p_dev 為指向am_hc595_spi_dev_t 類型實例的指針；

• p_info 為指向am_hc595_spi_info_t 類型實例信息的指針。

1. 實例

定義am_hc595_spi_dev_t 類型（am_hc595_spi.h）實例如下：

其中，g_miniport_595 為用戶自定義的實例，其地址作為p_dev 的實參傳遞。

2. 實例信息

實例信息主要描述了HC595 的相關信息，比如，鎖存引腳、輸出使能引腳以及SPI 速率等，其類型am_hc595_spi_info_t 的定義（am_hc595_spi.h）如下：

其中，pin_lock 指定了HC595 的鎖存引腳，即STR 引腳，該引腳與LPC824 連接的引腳為PIO0_14，因此pin_lock 的值應設置為PIO0_14。

pin_oe 指定了HC595 的輸出使能引腳，該引腳未與LPC824 連接，固定為低電平，因此pin_oe 的值應設置為-1。

clk_speed 指定了SPI 的速率，可根據實際需要設定，若HC595 的輸出用于驅動LED 或數碼管等設備，則對速率要求并不高，可設置為 300000（300KHz）。

lsb_first 決定了一個8 位數據在輸出時，輸出位的順序，若該值為AM_TRUE，則表明最低位先輸出，最高位后輸出，若該值為AM_FALSE，則表明最低位后輸出，最高位先輸出，最先輸出的位決定了HC595 輸出端Q7 的電平，最后輸出的位決定了HC595 輸出端Q0的電平。如設置為AM_TRUE，當后續發現輸出順序與期望輸出的順序相反時，可再將該值修改為AM_FALSE?；谝陨闲畔?，實例信息可以定義如下：

3. SPI 句柄handle

若使用LPC824 的SPI0 驅動HC595 輸出，則通過LPC82x 的SPI0 實例初始化函數am_lpc82x_spi0_inst_init()獲得SPI 句柄。即：

SPI 句柄即可直接作為handle 的實參傳遞。

3. 實例句柄

HC595 初始化函數am_hc595_spi_init ()的返回值即為HC595 實例的句柄，其作為HC595通用接口第一個參數（handle）的實參。其類型am_hc595_handle_t（am_hc595.h）定義如下：

若返回值為NULL，說明初始化失??；若返回值不為NULL，說明返回了有效的handle。

基于模塊化編程思想，將初始化相關的實例和實例信息等定義存放在對應的配置文件中，通過頭文件引出實例初始化函數接口，源文件和頭文件的程序范例分別詳見程序清單7.15和程序清單7.16。

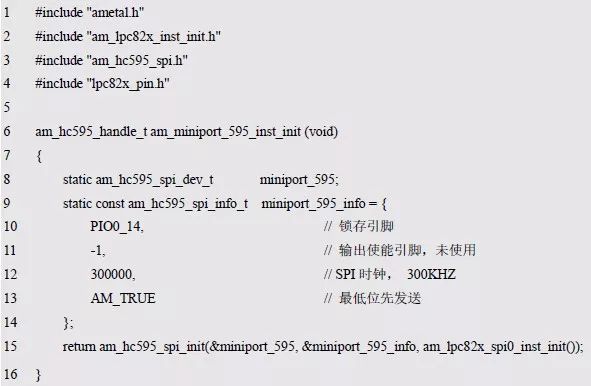

程序清單7.15 實例初始化函數范例程序（am_hwconf_miniport_595.c）

程序清單7.16 實例初始化函數接口（am_hwconf_miniport_595.h）

后續只需要使用無參數的實例初始化函數，即可獲取到HC595 的實例句柄：

當直接使用AM824-Core 與MiniPort-LED連接時，使用8 個GPIO 控制8 個LED，得益于MiniPort 接口的靈活性。當GPIO 資源不足時，可以在AM824-Core 與MiniPort-LED 之間增加MiniPort-595，使用595 的輸出控制LED，達到節省引腳的目的。

當將MiniPort-595 和MiniPort-LED 連接后，等效的原理圖詳見圖7.1。

圖7.1 MiniPort-595+MiniPort-LED

通過控制HC595的輸出，可以達到控制LED 點亮和熄滅的效果，范例詳見程序清單7.17。

程序清單7.17 74HC595 驅動LED 的范例程序

由此可見，通用接口的好處就是屏蔽了底層的差異性，使得無論底層硬件怎么變化，應用程序都可以使用同一套接口操作LED。顯然，無論是使用GPIO 直接驅動MiniPort-LED還是使用HC595 驅動MiniPort-LED，對于用戶來說，都可以使用標準接口訪問。AMeatl 提供了使用HC595 控制LED 的驅動，使用初始化函數完成相應實例的初始化后，即可使用通用接口操作LED。

>>> 7.2.3 使用HC595 驅動LED

AMetal 已經提供了使用HC595 控制LED 的驅動，該驅動提供了一個初始化函數，使用該函數初始化一個LED 實例后，即可使用通用LED 接口操作LED。其函數原型為：

• p_dev 為指向am_led_hc595_dev_t 類型實例的指針；

• p_info 為指向am_led_hc595_info_t 類型實例信息的指針。

1. 實例

定義am_led_hc595_dev_t 類型（am_led_hc595.h）實例如下：

其中，g_miniport_led_595 為用戶自定義的實例，其地址作為p_dev 的實參傳遞。

2. 實例信息

實例信息主要描述了HC595 驅動LED 的相關信息，比如，LED 是否低電平點亮，對應的LED 編號等信息。其類型am_led_hc595_info_t 的定義（am_led_hc595.h）如下：

（1）serv_info

serv_info 包含了通用接口訪問LED 的編號信息，當使用HC595 驅動時，編號信息可以保持不變，同樣為2~9。

（2）hc595_num

hc595_num 表示HC595 的個數，顯然一個HC595 只能輸出8 位數據，因此最多控制8個LED。當需要控制的LED 數目超過8 個時，則需要使用多個HC595 級聯。對于MiniPort-LED，其僅僅只有8 個LED，恰好使用一個HC595 控制8 個LED，因此hc595_num的值應設置為1。

（3）p_buf

p_buf 是指向一個大小為hc595_num 的緩沖區的指針，用于緩存各個595 當前的輸出值。由于hc595_num 的值設置為1，因此緩存的大小也為1，緩存定義如下：

其中，g_miniport_led_595_buf 為緩存首地址，即可作為p_buf 的值。

基于以上信息，實例信息定義如下：

3. HC595 句柄handle

若使用Miniport-595 的輸出控制MiniPort-LED，則應通過MiniPort-595 的實例初始化函數am_miniport_595_inst_init()獲得HC595 的句柄。即：

HC595 句柄即可直接作為handle 的實參傳遞，基于實例、實例信息和HC595 句柄，即可完成LED 實例的初始化：

由于HC595 是LED 的另一種驅動方式，因此將其新增到am_hwconf_miniport_led.c 文件中。為了便于使用，將實例初始化函數的聲明新增到am_hwconf_miniport_led.h 文件中，詳見程序清單7.18 和程序清單7.19。

程序清單7.18 實例初始化函數范例程序（am_hwconf_miniport_led.c）

程序清單7.19 am_hwconf_miniport_led.h 文件更新

后續只需要使用無參數的實例初始化函數，即可完成Miniport-LED 實例的初始化：

當完成初始化后，即可調用通用LED 接口操作LED~LED9。MiniPort-LED 有兩種驅動方式：GPIO 驅動和HC595 驅動，當使用MiniPort-LED 時，應該根據實際情況選擇對應的實例初始化函數。但無論何種驅動方式，在完成初始化后，對于應用程序來說都是調用通用LED 接口操作LED2~LED9。

7.3 蜂鳴器控制接口

>>> 7.3.1 蜂鳴器通用接口

為了實現跨平臺開發應用軟件，AMetal 提供了操作蜂鳴器的通用接口，詳見表7.3。

表7.3 蜂鳴器通用接口（am_buzzer.h）

1． 打開蜂鳴器

打開蜂鳴器的函數原型為：

打開蜂鳴器，使蜂鳴器開始鳴叫的范例程序詳見程序清單7.20。

程序清單7.20 am_buzzer_on()范例程序

2． 關閉蜂鳴器

關閉蜂鳴器的函數原型為：

關閉蜂鳴器，使蜂鳴器停止鳴叫的范例程序詳見程序清單7.21。

程序清單7.21 am_buzzer_off()范例程序

3． 蜂鳴器鳴叫指定時間（同步）

該函數用于打開蜂鳴器，使蜂鳴器鳴叫指定時間后自動關閉，該函數會一直等到蜂鳴器鳴叫結束后返回。其函數原型為：

使蜂鳴器鳴叫50 毫秒（“嘀”一聲）的范例程序詳見程序清單7.22。

程序清單7.22 am_buzzer_beep()范例程序

注意，由于該函數會一直等到蜂鳴器鳴叫結束后才會返回，因此主程序調用該函數后，會阻塞50ms。

4． 蜂鳴器鳴叫指定時間（異步）

該函數用于打開蜂鳴器，使蜂鳴器鳴叫指定時間后自動關閉，與am_buzzer_beep()函數不同的是，該函數會立即返回，不會等待蜂鳴器鳴叫結束。其函數原型為：

使蜂鳴器鳴叫50 毫秒（“嘀”一聲）的范例程序詳見程序清單7.23。

程序清單7.23 am_buzzer_beep_async()范例程序

注意，由于該函數不會等待蜂鳴器鳴叫結束，因此，主程序調用該函數后，會立即返回，不會被阻塞。顯然，要使應用程序可以使用通用接口操作蜂鳴器，就需要為具體的蜂鳴器設備提供相應的驅動。

>>> 7.3.2 無源蜂鳴器驅動

無源蜂鳴器內部沒有震蕩源，需要外部使用一定頻率的方波信號驅動才能發聲。AMetal已經提供了無源蜂鳴器的驅動，直接輸出PWM 驅動無源蜂鳴器發聲。其函數原型為：

其中，pwm_handle 為標準的PWM 服務句柄，chan 為PWM 通道號，duty_ns 為和period_ns分別指定了輸出PWM 波形的脈寬和周期，決定了蜂鳴器鳴叫的響度和頻率。AM824-Core板載了一個無源蜂鳴器。只要短接J7_1 與J7_2，則蜂鳴器接入PIO0_24。

LPC82x 能夠提供PWM 輸出功能的外設是SCT（State Configurable Timer），AMetal 提供了對應的實例初始化函數，其原型為：

若需使用SCT 輸出PWM，只需調用其對應的實例初始化函數即可獲取標準的PWM 服務句柄：

獲取的PWM 服務句柄即可作為am_buzzer_pwm_init()函數pwm_handle 的實參傳遞，當SCT 用作PWM 功能時，支持6 個通道，即可同時輸出6 路PWM，各通道對應的I/O 口詳見表7.4。

表7.4 各通道對應的IO 口

由于無源蜂鳴器使用的引腳為PIO0_24，其對應的通道為1，因此，chan 參數的值應設置為1。duty_ns 為和period_ns 分別指定了輸出PWM波形的脈寬和周期，若頻率設置為2500Hz，則對應的周期時間為：400000ns（1000000000 / 2500），占空比通常為50%（脈寬時間為周期時間的一半），即脈寬時間為：200000ns。實際中，可以根據實際發聲效果修改脈寬時間和周期時間。

基于對各個參數的分析，即可調用am_buzzer_pwm_init()完成無源蜂鳴器的初始化：

無源蜂鳴器作為一種板載資源，在系統啟動時已經默認進行了初始化操作，因此應用程序無需再手動調用無源蜂鳴器初始化函數，就可以直接使用通用接口操作蜂鳴器。

若用戶不需要使用蜂鳴器，為了節省內存空間，可以將工程配置文件（am_prj_config.h）中的AM_CFG_BUZZER_ENABLE 宏值修改為0，以裁剪掉蜂鳴器，該宏本質上控制了板級初始化函數中的一段程序，詳見程序清單7.24。

程序清單7.24 在板級初始化中裁剪蜂鳴器的原理

注：板級初始化函數在系統啟動時自動調用，初始化完畢后才會進入應用程序入口，即am_main()。

---
