引言

射頻收發系統需要一個高精度、低相位噪聲的頻率參考源。在實際的應用中，頻率參考源一般都采用振蕩器來實現，高精度低相位噪聲的晶體振蕩器具有十分明顯的優勢。而為了節約成本，提高頻率綜合器輸入基準時鐘的相位噪聲性能，實現射頻收發系統的單芯片化，把晶體振蕩器除晶體之外的部分都集成到片上就成了大勢所趨。

本文采用SMIC0.18μm工藝設計了一種20MHz的晶體振蕩器。該晶體振蕩器由振蕩主電路、振蕩幅度控制電路兩部分組成，具有較好的相位噪聲性能和較低的功耗。除石英晶體外，振蕩器電路全部集成在片上實現，可以作為整個射頻芯片的高精度頻率源。

1 電路原理及設計

1.1 石英晶的模型和原理

本文采用的諧振晶體是石英晶體。按一定的方向?qū)⑹⑶谐珊鼙〉木?，再將晶片兩個表面拋光涂銀并引出管腳加以封裝，就制成了石英晶體。這種石英晶體薄片受到外加交變電場的作用時會產生機械振動，當交變電場的頻率與石英晶體的固有頻率相同時，振動便變得很強烈，這就是晶體諧振特性的反映。石英晶體的電子模型如圖1所示，是串并聯的LRC電路，其阻抗表達式為：

RsLsCs組成串聯諧振支路，決定了串聯諧振頻率，串聯電阻Rs模擬晶體的等效電阻，Cp是晶體兩塊平板之間的電容，也包括了封裝電容和焊接電容。

本文采用的20M晶體模型為：Ls=6.3mH，Cs=10fF，Rs=40Ω，Cp=5pF。

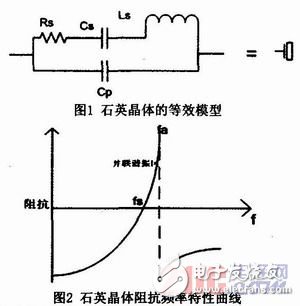

圖1石英晶體的等效模型

圖2表示的是晶體的頻率特性，可以看到該晶體存在著串聯諧振和并聯諧振兩個諧振點，在振蕩時晶體就工作在這兩個諧振點之間，表現為電感特性。

1.2 晶體振蕩器的基本原理

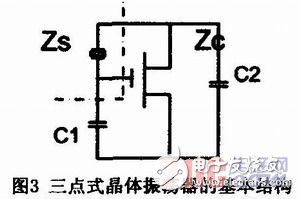

晶體振蕩器的實現方式有很多種，最常見的是三點式結構，如圖3。

根據巴克豪森準則，采用負阻模型來分析振蕩的啟動條件：一個振蕩器如果要起振，所有的阻抗之和必須小于等于0。對于晶體振蕩器來說，工作在振蕩頻率時，除晶體之外的其余電路必須表現為一個負阻以補償晶體的串聯電阻Rs。

Zs表示的是晶體的串聯支路的阻抗，Zc為其余電路阻抗之和，滿足振蕩的臨界狀態為：Zs+Zc=0，

由此可以得到能起振的gm的最小值。

根據晶體接入點偏置點的不同，晶體振蕩器可以分為皮爾斯（Pierce）振蕩器、科爾皮茲（Colpitts）振蕩器、桑托斯（Santos）振蕩器三種結構。本文設計的晶體振蕩器采用的是Santos結構。Santos結構中晶體從主振蕩管的柵端接入，由于是單端接入，所以可以節約引腳，另外Santos結構也比較容易起振。

1.3 具體電路設計

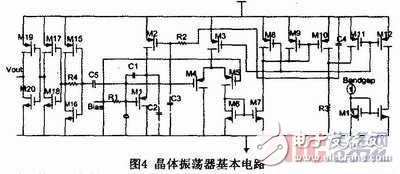

本晶體振蕩器的基本電路如圖4所示。

振蕩器的核心振蕩電路由M1、M2、C1、C2以及石英晶體組成。晶體管M1作為振蕩主管，M2管作為偏置電流源，振蕩器的輸出在M1管的柵端。為了得到比較理想的頻率偏移，C1、C2都取得比較大，分別為5p、10p。利用上節提到的負阻抗模型，對該電路進行分析，可得：

當振蕩器起振之后，振蕩波形幅度會不斷增大，一直到振蕩器件出現飽和為止。這期間可能會引起MOS管的擊穿，因此需要設計一個振幅控制電路。本文設計的振幅控制電路由M3～M14組成。M4、M5是一對非對稱差分管，M4的寬長比遠大于M5，M3是它們的偏置電流源。由于直流偏置一樣，這樣在起振的時候M5的電流遠小于M4，M8可以提供該電流，此時M9、M10關斷只有很小的亞閾值電流。R3的電流只由M11、M12、M13、M14以及帶隙基準組成的電流鏡提供，M2的柵源電壓VSG2=VDD-R3I11，所以M2能夠提供較大的電流，使振蕩器在較大的正反饋增益下迅速起振。

在起振之后輸出電壓振幅不斷增大，M4、M5的反向交流電流也按尺寸比例分配，使通過兩者的平均電流不斷接近，當振蕩幅度達到一定大小時，兩個管子平分M3的電流。此時M8不足以提供M5的電流，M9就進入飽和態導通補足所需的電流，同樣M10也導通，所以流過R3的電流增大變?yōu)镮10+I11，M2的柵源電壓變小，從而M2的電流下降，振蕩器趨于穩定，輸出幅度穩定下來。R3和C4決定振幅控制電路的時間常數，它的值太小會引入幅度波動，太大則會使響應過慢，需要進行折衷考慮。

相位噪聲是晶體振蕩器最重要的指標，它直接影響鎖相環回路的工作性能，決定了芯片對射頻信號接收與處理靈敏度，甚至決定了整個電路能否正常工作。通過仿真和分析可知，振蕩器電路的主要噪聲源是電流鏡M11、M12、M13、M14的閃爍噪聲，通過影響M2的柵源電壓，把噪聲傳遞到主振蕩電路，從而影響振蕩輸出的相位噪聲。因此本文提出在M2的柵端添加一個由R2、C3組成的RC濾波器，濾掉振幅控制電路的噪聲，顯著地提高相位噪聲指標。選取R2、C3的值時，要綜合考慮濾波器的帶寬及電阻電容的面積。

晶振的輸出緩沖級由隔直電容C5、自偏置結構R4、M15、M16、以及M17、M18、M19、M20組成的反相器鏈構成，可以得到全擺幅的方波輸出。

2 電路版圖及仿真

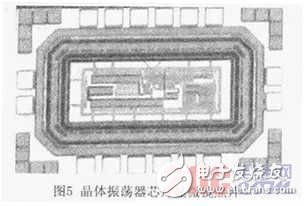

電路使用SMIC 0.18μm工藝實現，圖5是該電路芯片的顯微鏡照片，面積約為550×185μm。

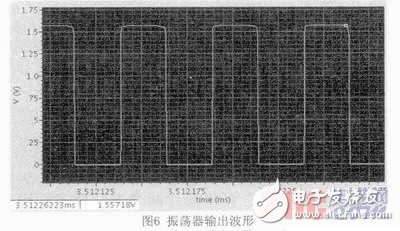

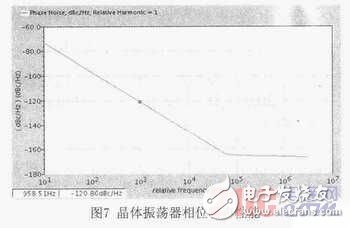

利用Cadence Spectre軟件工具對晶體振蕩器進行仿真，其輸出波形如圖6所示的方波，峰峰值為1.56V，起振時間約為0.6ms。圖7表示的是振蕩器的相位噪聲性能，在偏離中心頻率1kHz、10kHz、1MHz處的相位噪聲分別為：-121dBc/Hz、-145dBc/Hz、165dBc/Hz。

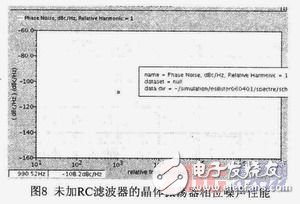

對加RC濾波器之前的晶體振蕩器進行仿真，起振時間振蕩幅度都基本沒有改變。但其相位噪聲性能如圖8所示，在偏離中心頻率1kHz、10kHz、1MHz處的相位噪聲分別為：-110dBc/Hz、-127dBc/Hz、-143dBc/Hz。

可見，濾波器顯著提高了晶體振蕩器的相位噪聲性能，達到了設計的目的。

3 結論

本文使用SMIC 0.18μm工藝，設計了一種20MHz單端晶體振蕩器，除石英晶體外所有電路都集成在片上。從仿真結果分析，本文設計的晶體振蕩器頻率精度高，相位噪聲優良，啟動時間短，面積也較小，滿足集成射頻電路的應用要求。
