今天主要介紹的時序概念是時序庫lib，全稱liberty library format(以? lib結尾)，

用于描述物理單元的時序和功耗信息的重要庫文件。lib庫是最基本的時序庫，通常文件很大，分為兩個部分，

第一部分定義了物理單元庫的基本屬性，它包括：

1）單元庫名稱，文件版本，產生日期及單元的PVT環境等。

2）定義電壓，電流，電容，時間等基本單位。

3 ) 定義電路傳輸時間和信號轉換時間的電壓百分比。

我們來看一個基本的lib時序庫：

library(xxx18) { #庫名稱

delay_model : table_lookup; #采用查表延時模型計算延時

revision : 1.0; #庫的版本

date : "Sat Mar 2 15:37:50 2012"; #庫的創建時間

time_unit : "1ns"; #定義時間基本單位

voltage_unit : "1V"; #定義電壓基本單位

current_unit : "1uA"; #定義電流基本單位

pulling_resistance_unit : "1kohm"; #定義電阻基本單位

leakage_power_unit : "1pW"; #定義功耗基本單位

capacitive_load_unit (1.0,pf); #定義負載基本單位

nom_process : 1; #定義時序庫工藝

nom_temperature : -40; #定義時序庫溫度

nom_voltage : 0.72; #定義時序庫電壓

operating_conditions(fast) { #定義互連線模型

process : 1;

temperature : -40;

voltage : 0.72;

tree_type : balanced_tree

}

/* threshold definitions */

slew_lower_threshold_pct_fall : 10.0; #定義信號轉換模型

slew_upper_threshold_pct_fall : 90.0;

slew_lower_threshold_pct_rise : 10.0;

slew_upper_threshold_pct_rise : 90.0;

input_threshold_pct_fall : 50.0; #定義延遲模型

input_threshold_pct_rise : 50.0;

output_threshold_pct_fall : 50.0;

output_threshold_pct_rise : 50.0;

第二部分是每個單元的具體信息，包括單元的延遲時間，泄漏功耗，內部功耗等。它們以lookup table的形式來表示，這里一個非常重要的概念就是lookup table，它是一種三維數據查找表，整個lib文件都是通過該種查找方式來得到所需要的信息。例如延遲時間作為輸出信號負載（output load）和輸入信號轉換時間(input transition)的函數列表。

我們來看一個look up table的查找方式：

lu_table_template(delay_template_2x2){

variable_1：total_output_net_capacitance；

variable_2：input_net_transition;

index 1("1000.0，1001.0");

index _2( " 1000.0, 1001.0" ) ;

}

rise_transition (delay_template_2x2) {

index_l( "0.01，0.4532" ) ;

index_2( "0.01，1.2" );

values ("0 .131455 , 0.131036 " , \

"4.19211，4.13413") ;

}

上訴語句定義了一個名字叫為delay_template_2x2的lookup table，可以理解為一個模板，有兩個變量variable_1和variable_2組成。variable_1代表total_output_net_capacitance，variable_2代表input_net_transition。每個變量是兩個斷點組成。lookup table的名字是任意的，而變量可以是一個，兩個或三個，每個斷點的數量一般沒有限制。

lookup table的第二部分則描述了具體哪個功能調用了上述模板，rise_transition描述的是單元輸出信號的上升時間。它調用的就是由lu_table_template 定義的名為delay_template_2x2的模板。rise_transiton 中 index_1和 index_2是與上升時間相關的兩個變量，如果想知道它們分別代表哪個一個變量就需要到delay_template_2x2的模板中查找，這里我們知道index_1代表輸出pin的連線負載電容，index_2代表輸入信號transition。

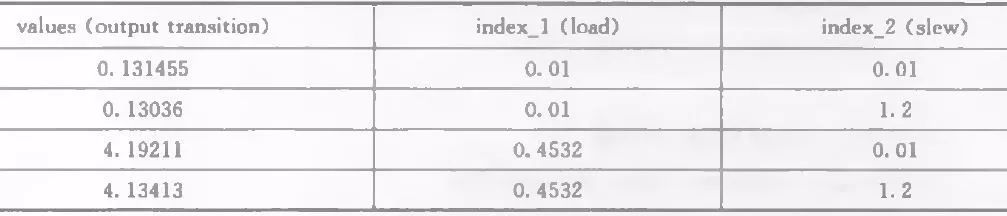

values與index可以表達為value=f(index_1，index_2)。當輸出端線負載為0. 01，輸入斜率為0. 01時，輸出上升時間為0.131455。當輸出線負載為0.01，輸人斜率為1 .2時，輸出上升時間為0.13036。同理，當輸出端線負載為0.4532，輸入斜率分別為0.01和1.2 時，對應另外兩個上升時間。如下圖所示：

接著在cell描述部分，我們會看到以下內容：

cell (BUFX1) {

cell_footprint : buf; #定義引腳名稱，進行優化時具有相同引腳名稱的單元才可以交換

area : 13.305600; #定義單元面積大小

pin(A) {

direction : input; #定義端口A為輸入端口

capacitance : 0.002357; #定義端口A的電容

}

pin(Y) {

direction : output; #定義端口Y為輸出端口

capacitance : 0.0; #定義端口Y的電容

function : "A"; #定義端口Y是同A的操作

internal_power() { #定義單元內部功耗

related_pin : "A"; #定義相關輸入信號

rise_power(energy_template_5x5) { #定義端口Y上升所消耗的功耗

index_1 ("0.025, 0.08, 0.3, 0.7, 1.2");

index_2 ("0.00035, 0.021, 0.0385, 0.084, 0.147");

values ( \

"0.013041, 0.010646, 0.010132, 0.008511, 0.006121", \

"0.015728, 0.012869, 0.012227, 0.010567, 0.008178", \

"0.023086, 0.020760, 0.019879, 0.017596, 0.014946", \

文件太長，只截取部分，rise_power的index_1和index_2的內容可以在文件前面的lookup table模板中查找得到，該cell的剩余其他時序和功耗參數也是類似描述，不一一解釋了。
