一、 硬件消抖 ：

按鍵防抖電路控制電路

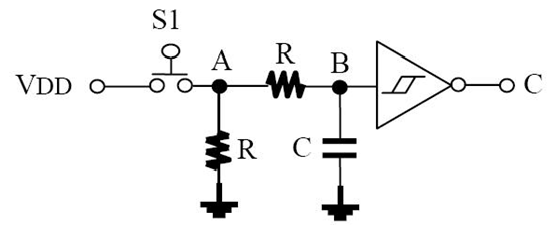

所示利用RC 積分電路來達成雜波的濾除與波形修整的電路(如圖1 )。

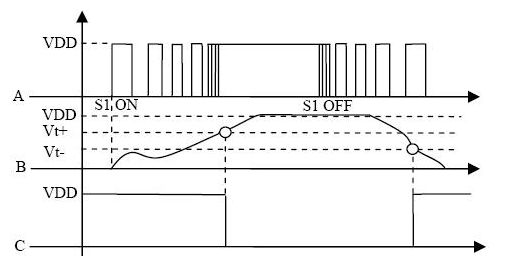

在S1 ON 的瞬間由于接觸彈跳的關系，會使A 點電壓呈現高速的斷續現象，再S1 OFF時亦然，詳（如圖2所示），然而由于電容兩端電壓需由電壓經電阻慢慢充電才會上升，使得B 點電位緩步上升情形：S1 OFF 時亦然，電容電壓經R 放電，使B 點電壓緩緩下降。此一變化，經史密特反相修整后，可得一標準負脈波輸出，如波形圖C 點所示。

用其他的各類觸發器，鎖存器亦可達到消抖效果。

二、 軟件消抖 ：

通過軟件延時10ms達到消除抖動的效果，不加文字贅述。

三、 按鍵電路 ：

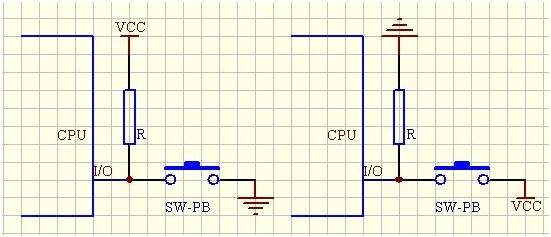

獨立按鍵

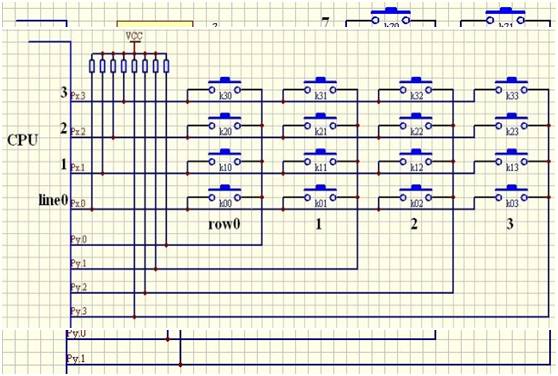

矩陣按鍵

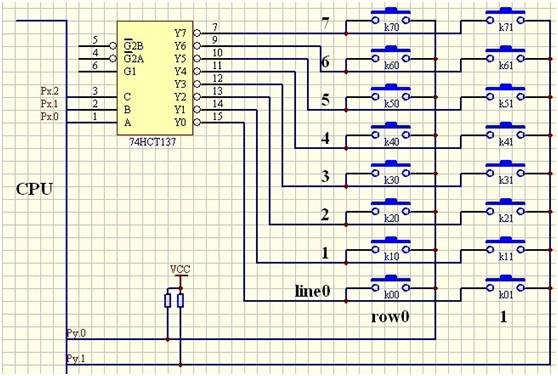

譯碼按鍵

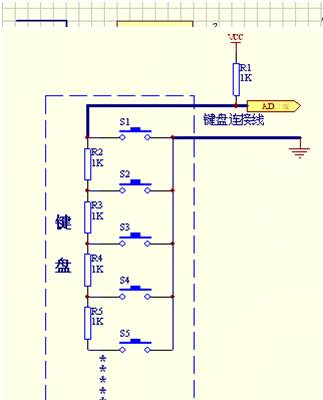

AD模擬按鍵

鎖定按鍵
