香港數碼品牌MOMAX摩米士近日發布了一款非常KAWAII的移動電源，殼體上呆萌的日本秋田犬涂裝十分可愛，并且配置了MOMAX自行研發的“1-TAKE”雙盲插輸出口使用起來也非常方便，小編已經拿到這款移動電源，接下來進行詳細拆解看看里面是否如外表一樣可愛的。

開箱篇：

外包裝使用透明吸塑包裝，直接可以看到移動電源產品樣子。

包裝背面也印有一個非常cute的秋田犬。

背面各種詳細參數，型號：IP61、容量：9000mAh / 3.6V、輸入：5V2.0A(MAX)、輸出：5V2.4A(MAX)、總輸出：5V3.4A(MAX)。

側面帶有MOMAX原裝行貨防偽標簽。

開箱物品一覽，移動電源本體x1、MOMAX Go-Link MicroUSB短線x1、說明書小冊子3本。

產品正反面殼體上都印有日本呆萌的秋田犬，十分可愛。

移動電源側面是MicroUSB輸入接口，在邊角地方帶有一個掛繩孔。

掛繩孔真正用法是系上MOMAX GO-Link短線，簡易插拔帽可以分離使用很方便。

另一側放置了電量激活按鈕，腰線做了內凹設計更易按壓。

電量LED平時屬于隱藏狀態，按下電量激活按鈕后，會在殼體上透光顯示出來，小編制作了一張GIF可以看到這LED所處的地方。

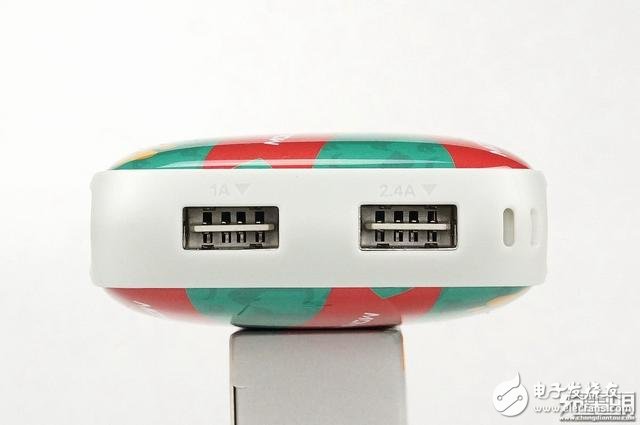

MOMAX秋田犬帶有兩個USB-A輸出口，面板上標注了左邊是1A輸出接口，右邊是2.4A輸出接口。有一個非常特別的是這種USB接口是MOMAX自行研發的“1-TAKE”雙面盲插母座，支持?jǐn)?shù)據線正反面插入都可以正常使用。

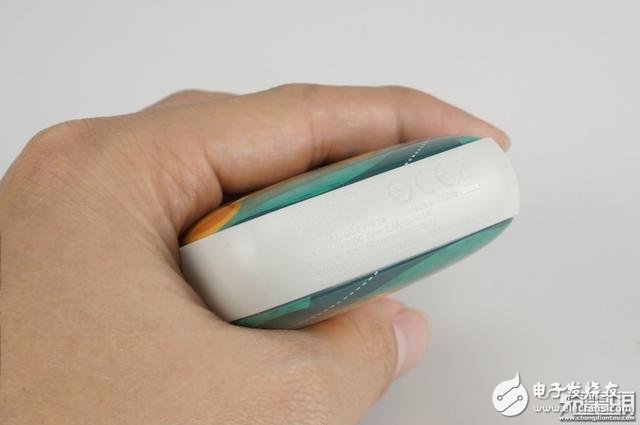

底部腰線上凹印著銘牌參數，型號：IP61、輸入：5V2A、輸出：5V2.4A / 5V1A、電池容量：9000mAh(32.4Wh)、額定輸出容量：5200mAh(28Wh)，登機所需要的信息一應俱全不用擔心安檢問題。

拆解篇：

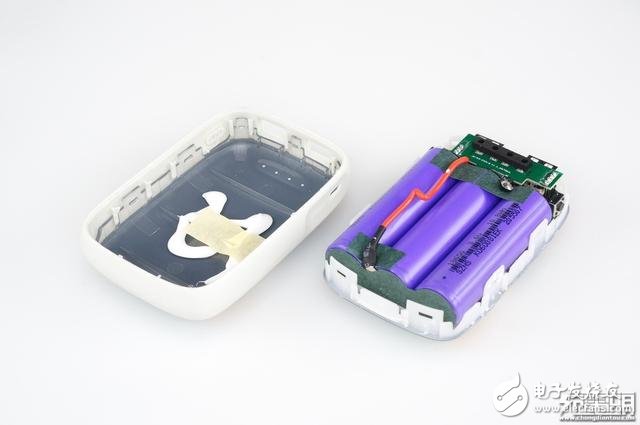

MOMAX秋田犬移動電源合蓋方式采用巧妙的上下殼體內卡口互相卡死，搭配中框突出限位柱作固定，雖然并未使用常見的超聲波焊接，但這種復雜的扣緊方式比超聲波焊接更加牢固，且更加抗摔。

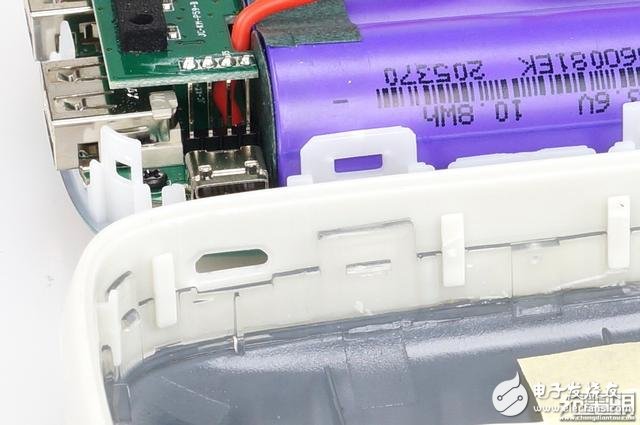

殼體采用ABS+PC材質制作，韌性與耐磨性都能很好地兼顧，仔細看卡口與限位裝配后可以非常巧妙的扣緊。

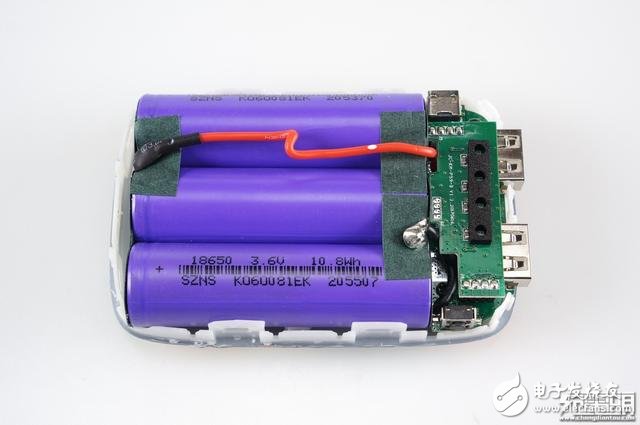

電池組使用了3節深圳卓能生產的高壓高密度18650并聯而成，噴碼：18650 3.6V 10.8Wh SZNS。

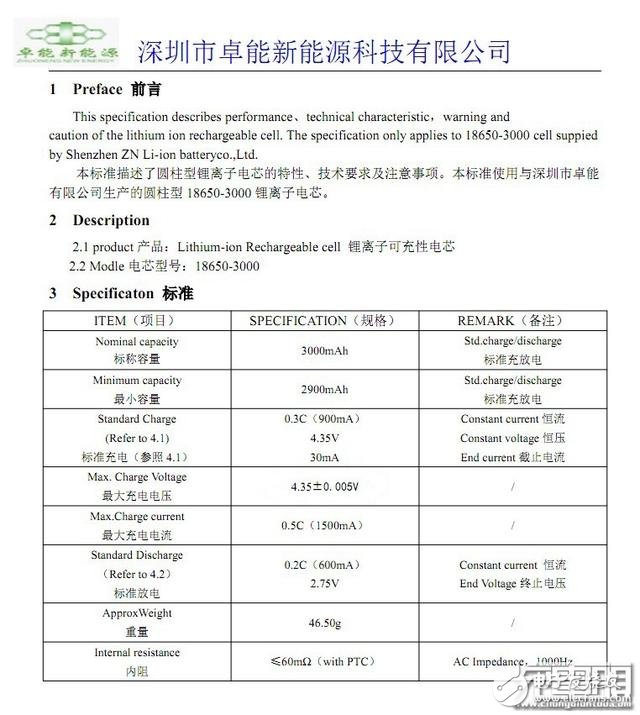

深圳卓能電芯信息，標稱容量：3000mAh、最大充電電壓：4.35V、最大充電電流：0.5C(1.5A)、標準放電：0.2C(600mAh)2.75V。

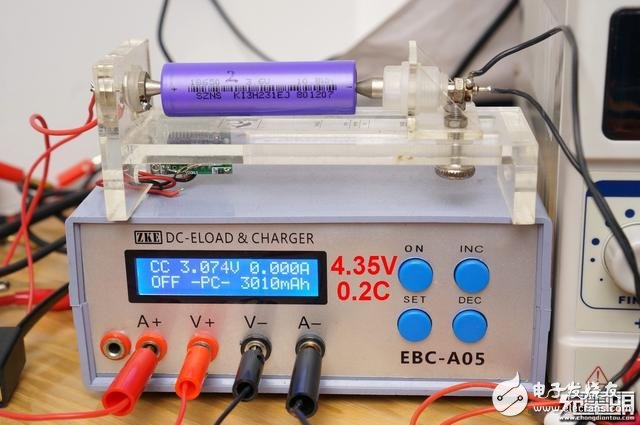

以國標0.2C對電芯進行4.35V-2.75V放電，放出容量為3010mAh，能量：10.96Wh、均壓：3.64V，完全符合官方標稱值。

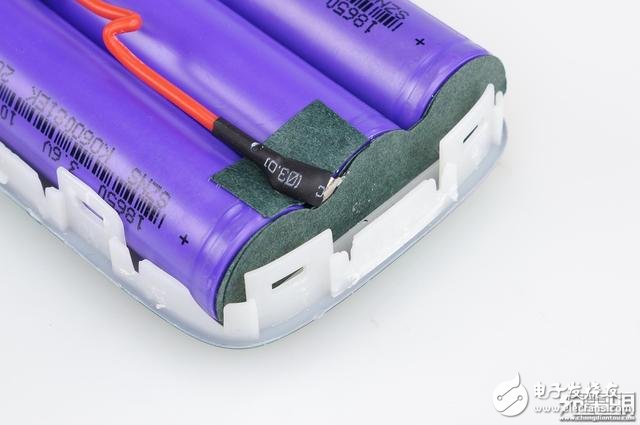

電池組正極正確使用了青稞紙進行絕緣隔離，先使用青稞紙粘附到電池再點焊鎳帶，最后在上面再貼上一層青稞紙。在拐角上也帶有青稞紙避免負極鋼殼與正極鎳帶接觸，并且飛線位置帶有熱縮套保護，考慮的十分周全。

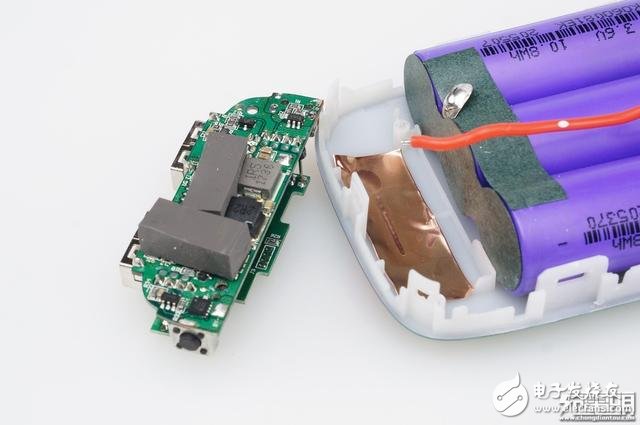

分離出PCB，可以看到PCB底部高熱部分貼上了聚合物導熱硅膠，把熱量傳遞到外殼上的銅箔進行散熱。

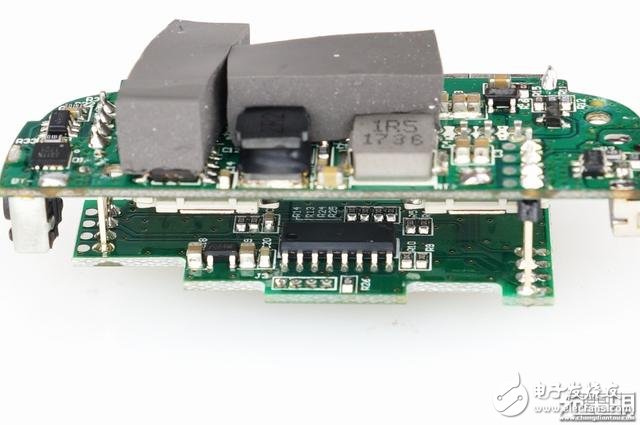

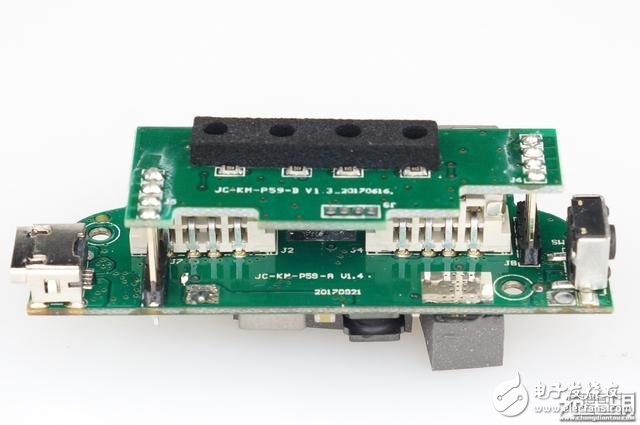

兩片PCB通過排針相連，下面那片PCB是無標單片機。

4顆LED電量指示燈使用了海綿遮光隔離，避免串光影響誤判。

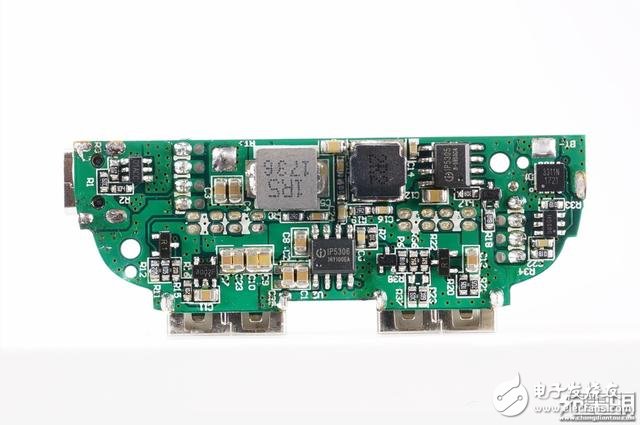

PCB正面一覽。

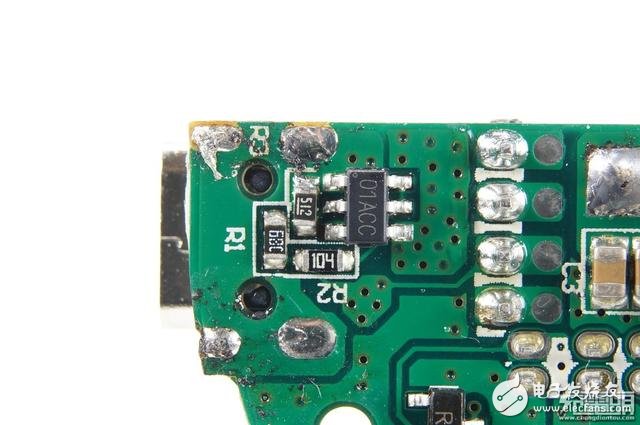

絲印01ACC。

2.4A輸出口使用了一顆3002F智能識別IC。

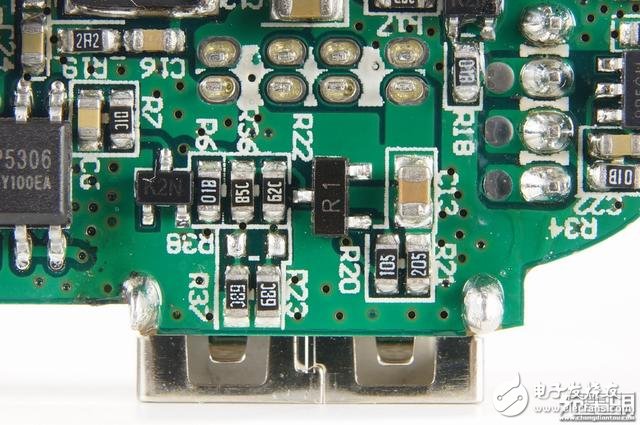

1A輸出口使用了分壓電阻進行識別。

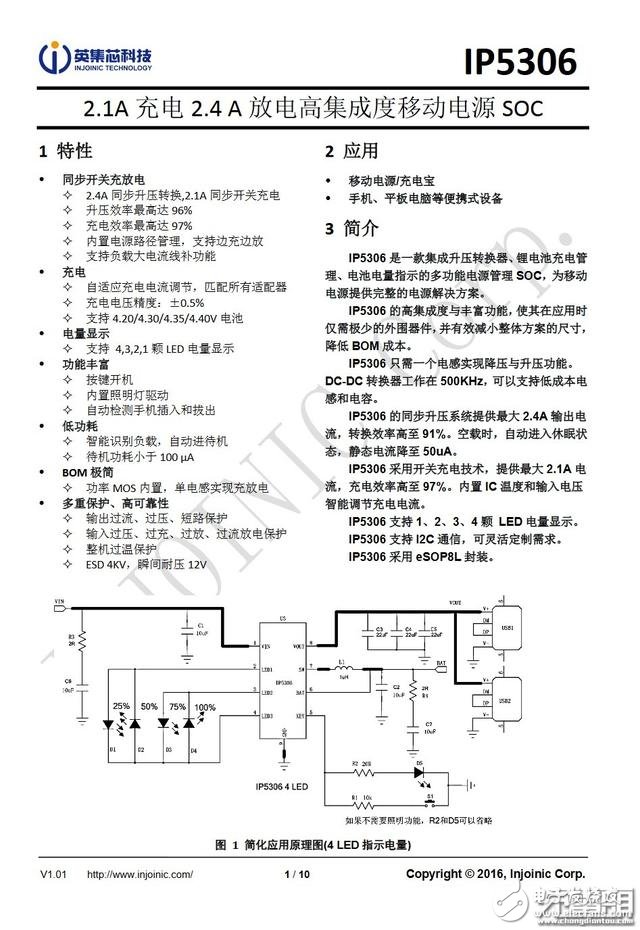

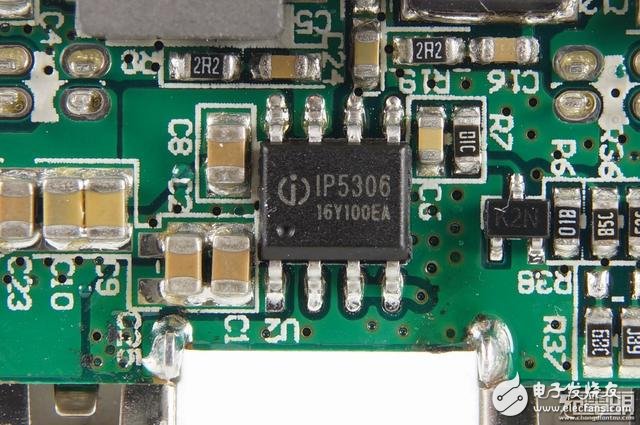

2.4A輸出口使用了英集芯IP5306高集成同步SOC，支持2.4A同步升壓轉換，2.1A同步開關充電，升壓效率高達96%，充電效率高達97%。

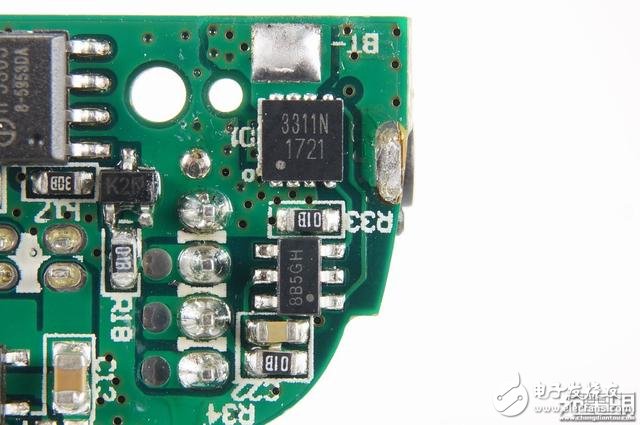

電池組保護板部分。

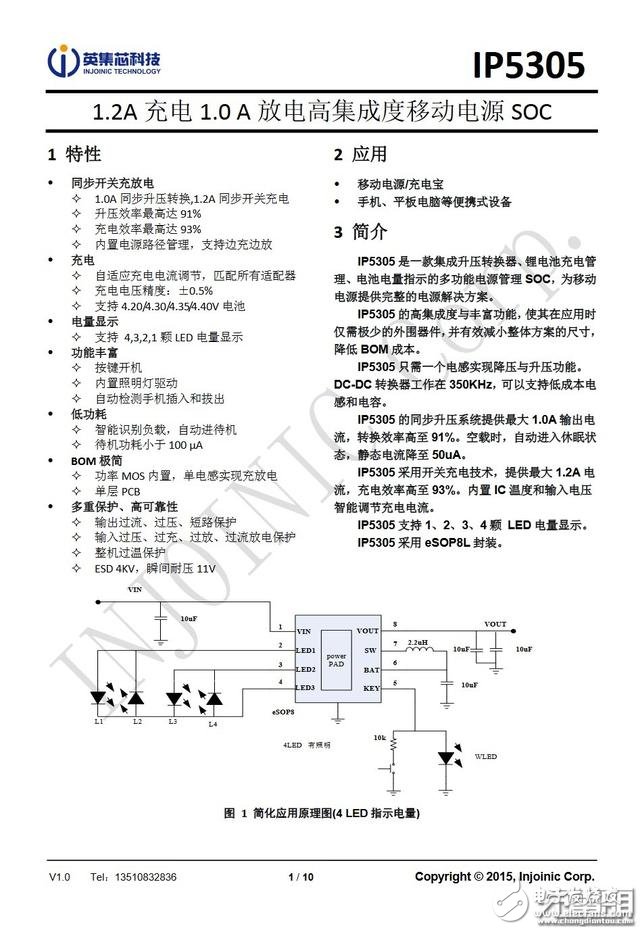

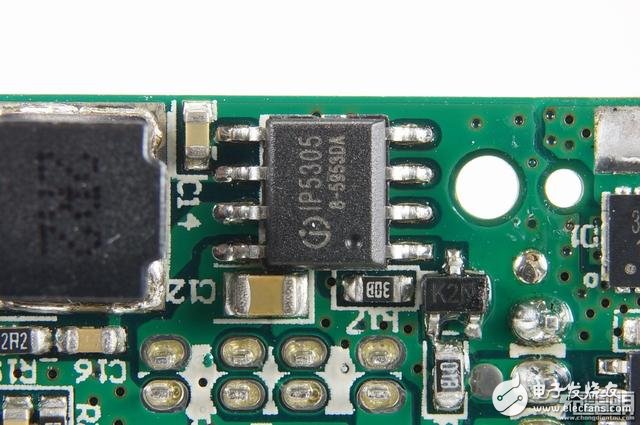

1A輸出口使用了英集芯IP5305高集成同步SOC，支持1A同步升壓轉換，1.2A同步開關充電，升壓效率高達91%，充電效率高達93%。

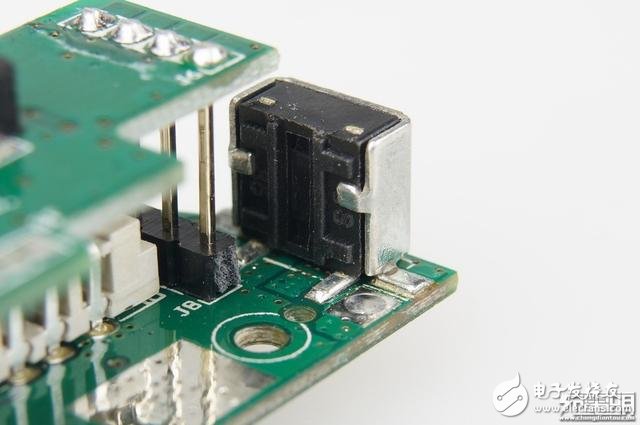

開關按鈕使用了牢固耐用的立式器件，比普通貼片按鈕耐用多了。

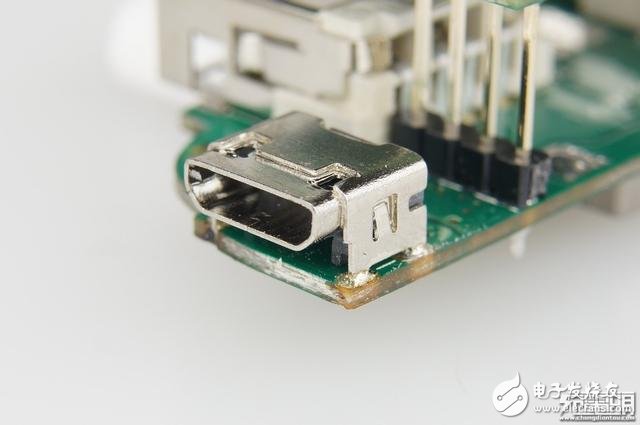

銅質MicroUSB母座也是非常少見的型號，包殼過孔焊接抗插拔扭曲避免焊盤脫焊，十分耐操。

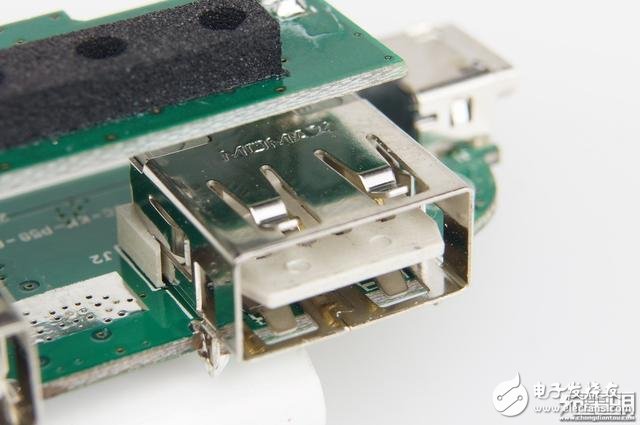

MOMAX自行研發的“1-TAKE”雙面盲插銅質USB-A母座，質量也是非常不錯。

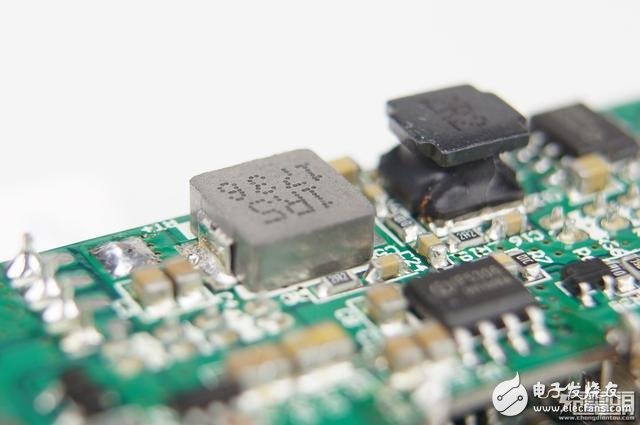

雙電感雙路獨立。

測試篇：

測試篇使用工具是來自專注于充電領域的ChargerLAB所研發的POWER-Z系列工具，使用POWER-Z FL001對MOMAX秋田犬1A輸出口進行識別輪詢，屏幕顯示1A輸出口是APPLE 1A分壓電阻模式。

測試2.4A輸出口，POWER-Z屏幕上顯示是APPLE 2.4A輸出模式，該輸出口使用了智能識別芯片。

邊充邊放模式測試，在對移動電源充電時候，2.4A輸出口沒有邊充邊放功能。

在對移動電源充電時候，1A輸出口可以提供邊充邊放功能，最大可以提供1.3A輸出，超過后會降低電壓自適應匹配，不用擔心被拉爆造成保護無法輸出。

使用POWER-Z KM001進行帶載能力檢測，屏幕會顯示整個帶載過程，可以看到1A輸出口具備1.3A輸出能力，超過輸出后會降低電壓自適應匹配，不用擔心被拉爆造成保護無法輸出。

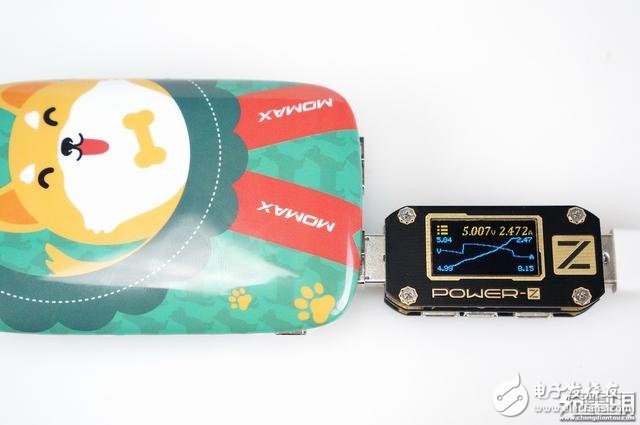

2.4A口帶載能力檢測，屏幕上顯示2.4A口最大可以提供2.4A+的輸出，并且從屏幕上的曲線上可以看到輸出超過0.8A后會開啟線損補償功能，讓輸出電壓全程保持5V以上，帶有線損補償功能的充電器比較常見，移動電源里很少看到帶有這種功能，大電流設備受電能力更好。

總結：

MOMAX IP61秋田犬移動電源拆解結束，圓潤飽滿的設計上帶有一個呆萌的日本秋田犬，這個可愛的外表使用堅韌耐磨的ABS+PC制作而成的，再通過模內鑲件注塑工藝做出秋田犬涂裝，長久使用也不用擔心圖案掉漆脫落，殼體是內外卡口加限位柱的方式裝配，比起常見的超聲波焊接更加牢固，殼體邊角設置了一個掛繩孔，贈送的GO-Link MicroUSB短線可以很方便地系在這個掛繩孔上攜帶。

內部電池組使用3節深圳卓能18650并聯而成，單節容量3000mAh滿電電壓4.35V，3并一共就是9000mAh 32.4Wh，屬于國產高壓高密度電芯。在接口方面，配備了兩個MOMAX自行研發的“1-TAKE”雙面盲插USB-A輸出口，輸入使用常見的MicroUSB輸入接口，母座器件皆為銅材質，質量上非常不錯。方案上使用了英集芯IP5305+IP5306雙路全獨立同步整流方案，支持2.4A+1.0A輸出，2.4A口支持線損補償功能、1A輸出口支持邊充邊放功能，同時充電場景對應起來更為舒心。MOMAX秋田犬集呆萌可愛于一身，使用上方便易用，做工優良長久耐用，值得購入。
