為拆瘋 極致美拍再升級 vivo X9s拆解：拆解難度中等·內部布局緊湊合理·保護元件豐富

為拆瘋 極致美拍再升級 vivo X9s拆解：拆解難度中等·內部布局緊湊合理·保護元件豐富

拆解所用到的主要工具有：螺絲刀（Pentalobe、十字兩種刀頭）、吸盤、撬片、鑷子等。

在正式開始拆機之前，我們需要先把卡托取出，并將手機關機。

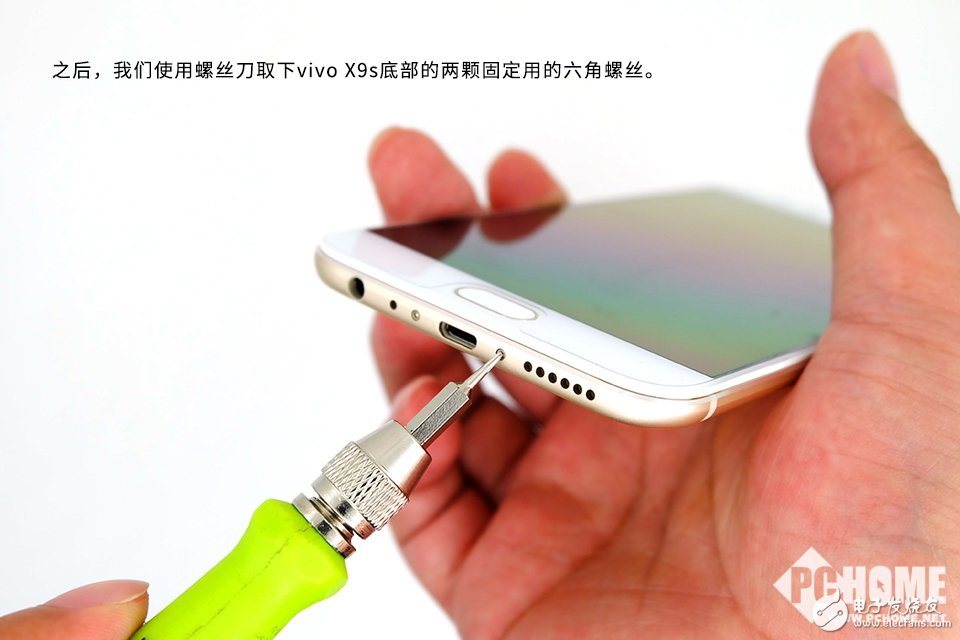

之后，我們使用螺絲刀取下vivo X9s底部的兩顆固定用的六角螺絲。

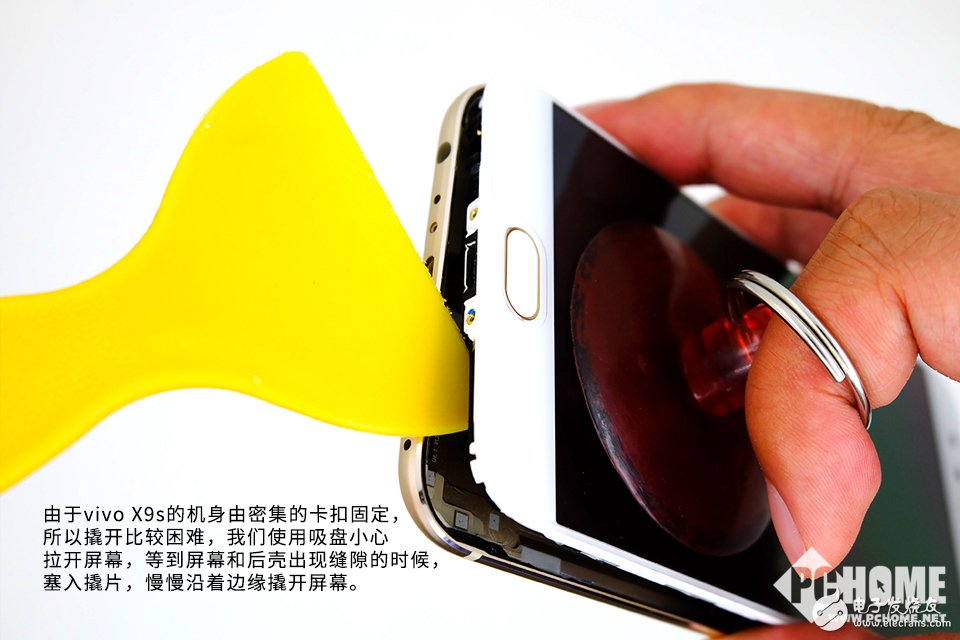

由于vivo X9s的機身由密集的卡扣固定，所以撬開比較困難，我們使用吸盤小心拉開屏幕，等到屏幕和后殼出現縫隙的時候，塞入撬片，慢慢沿著邊緣撬開屏幕。

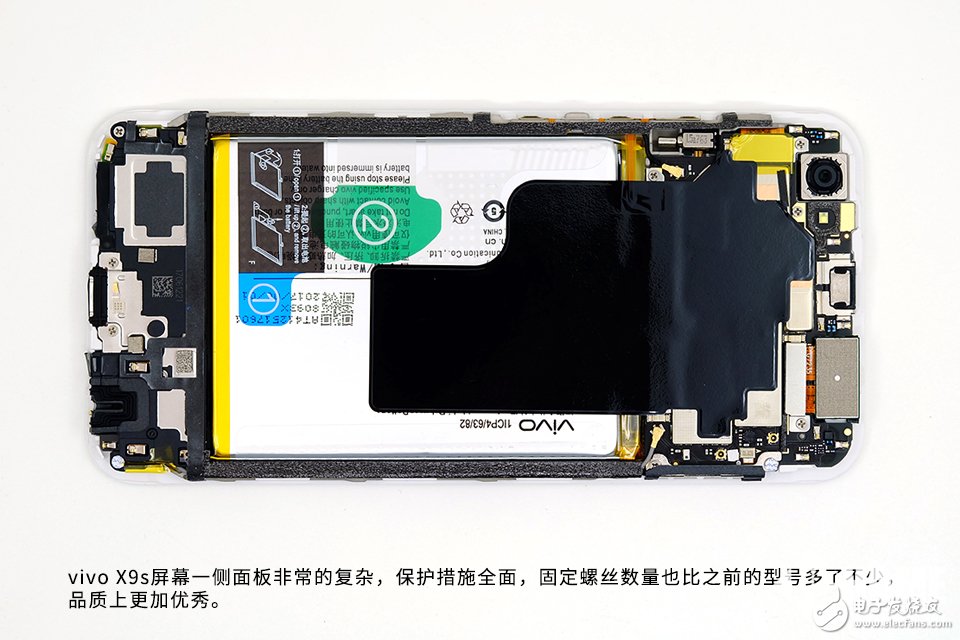

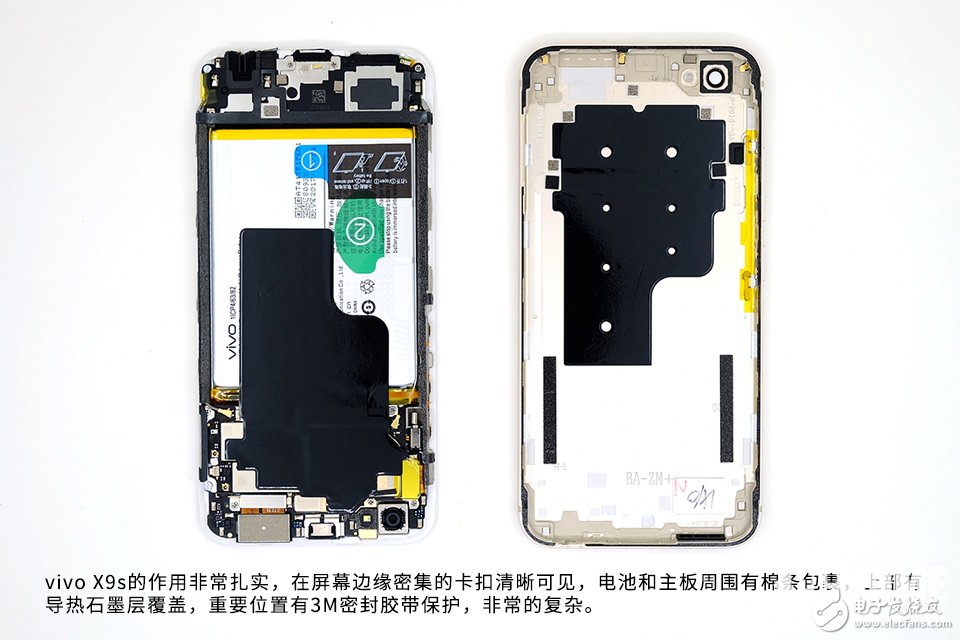

vivo X9s的作用非常扎實，在屏幕邊緣密集的卡扣清晰可見，電池和主板周?chē)忻迼l包裹，上部有導熱石墨層覆蓋，重要位置有3M密封膠帶保護，非常的復雜。

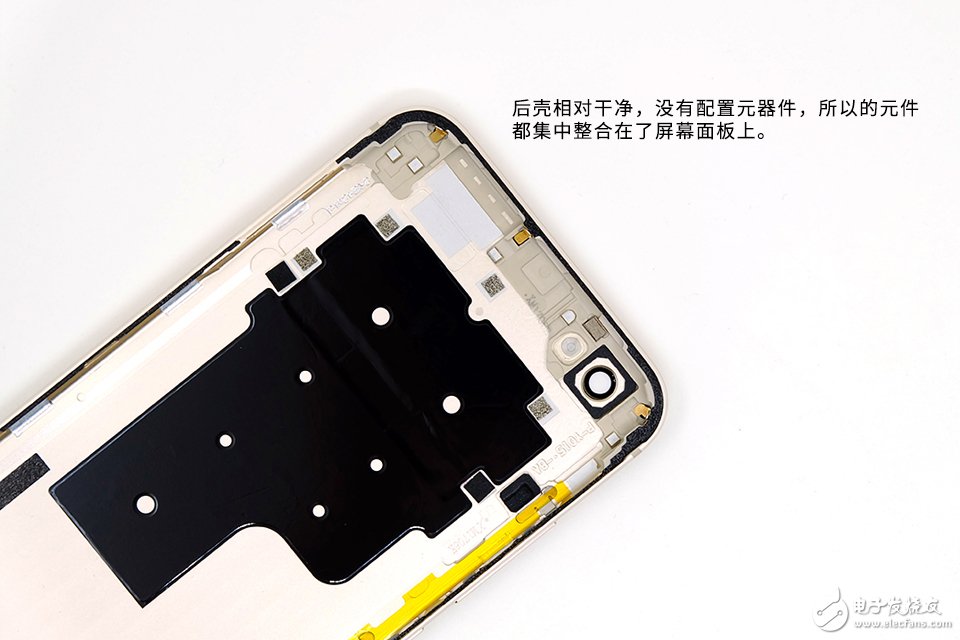

后殼相對干凈，沒有配置元器件，所以的元件都集中整合在了屏幕面板上。

后殼相對干凈，沒有配置元器件，所以的元件都集中整合在了屏幕面板上。

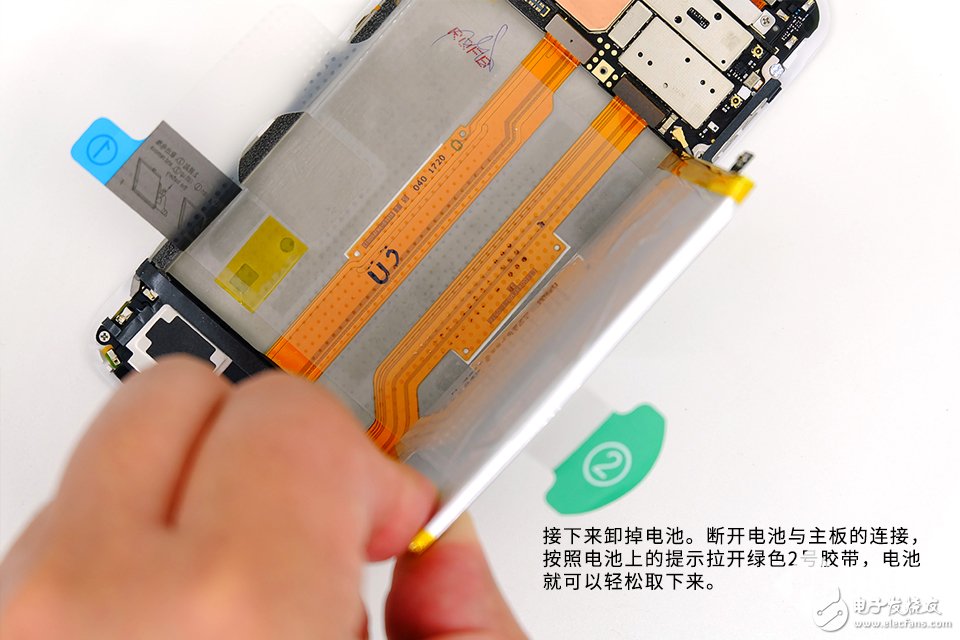

接下來卸掉電池。斷開電池與主板的連接，按照電池上的提示拉開綠色2號膠帶，電池就可以輕松取下來。

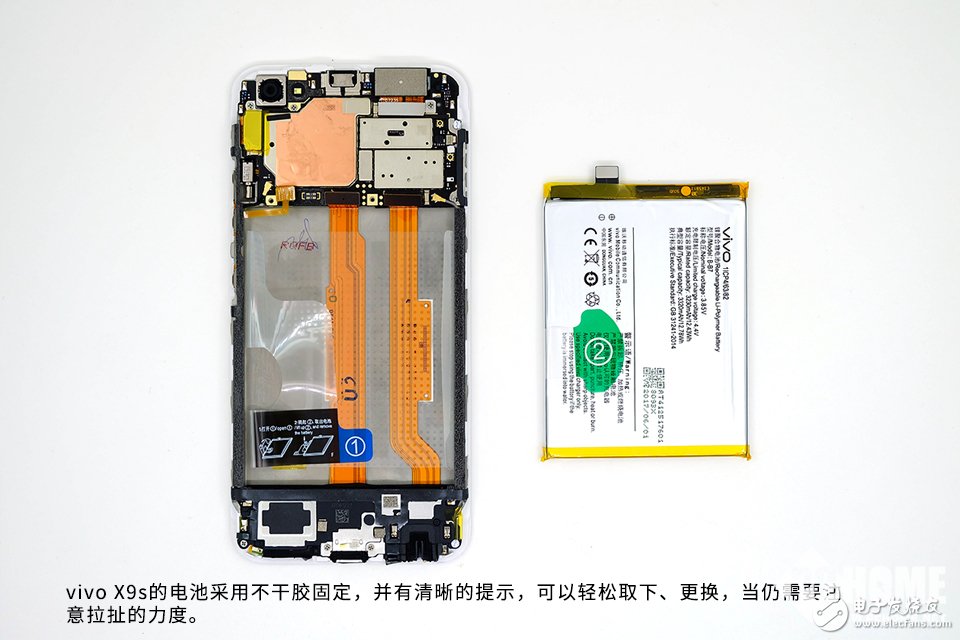

vivo X9s的電池采用不干膠固定，并有清晰的提示，可以輕松取下、更換，當仍需要注意拉扯的力度。

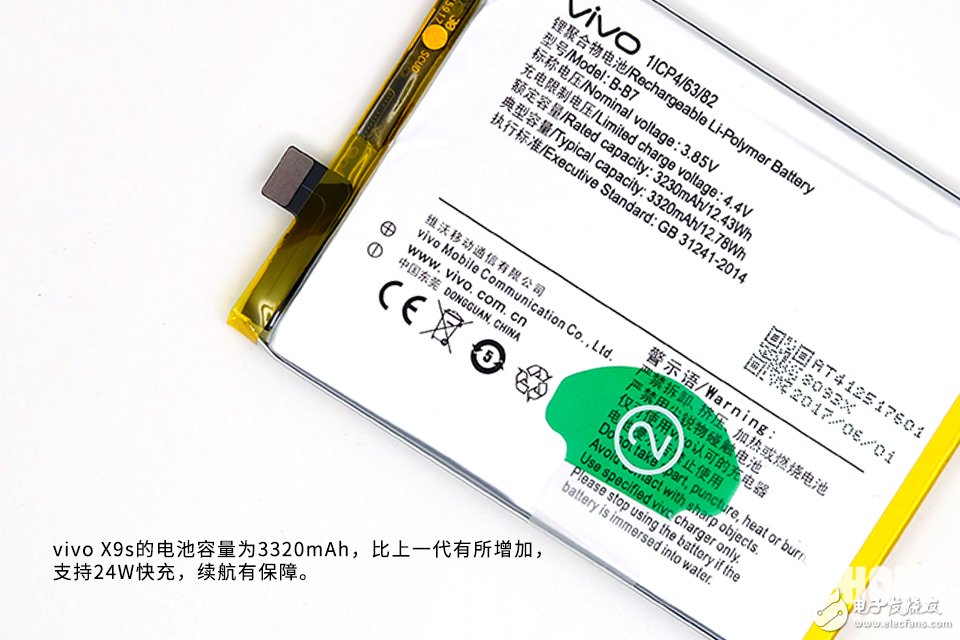

vivo X9s的電池容量為3320mAh，比上一代有所增加，支持24W快充，續航有保障。

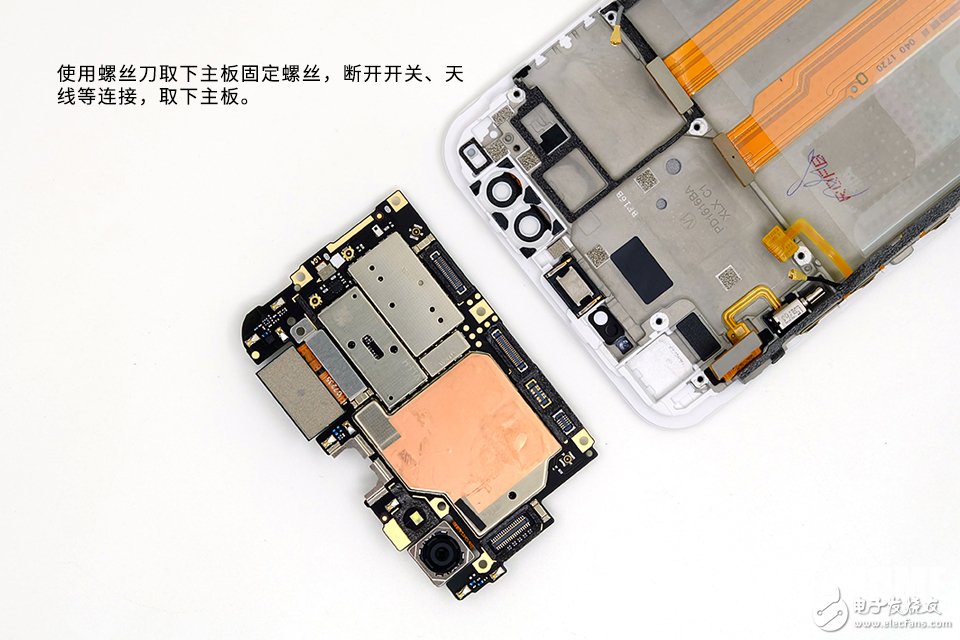

使用螺絲刀取下主板固定螺絲，斷開開關、天線等連接，取下主板。

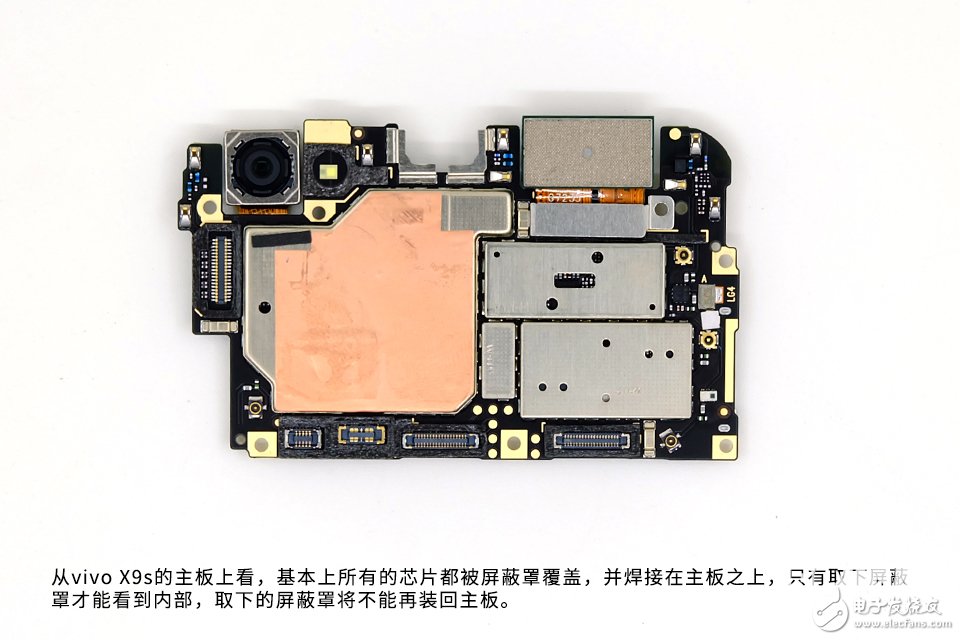

從vivo X9s的主板上看，基本上所有的芯片都被屏蔽罩覆蓋，并焊接在主板之上，只有取下屏蔽罩才能看到內部，取下的屏蔽罩將不能再裝回主板。

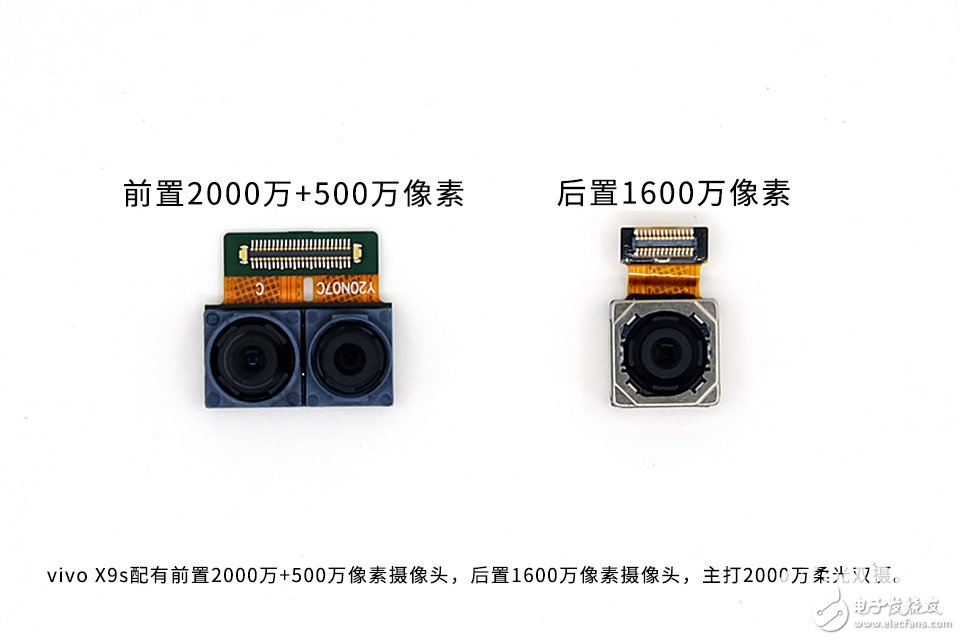

vivo X9s配有前置2000萬+500萬像素?cái)z像頭，后置1600萬像素?cái)z像頭，主打2000萬柔光雙攝。

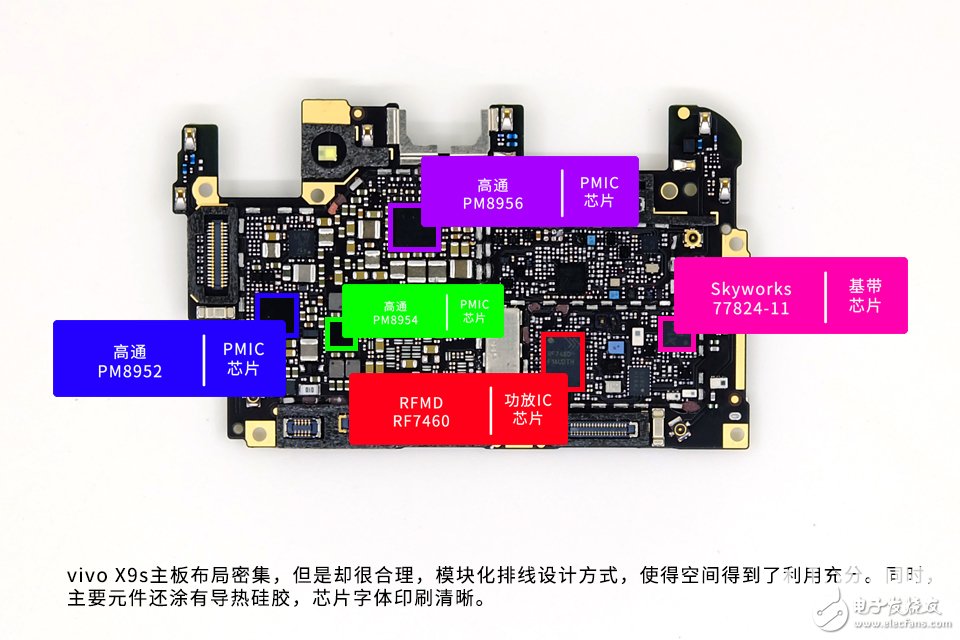

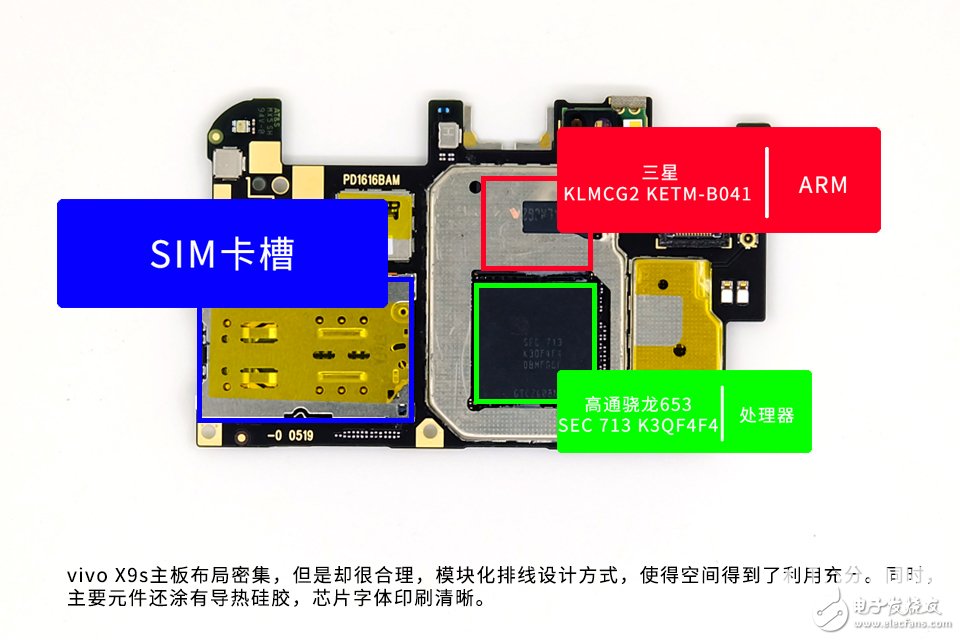

vivo X9s主板布局密集，但是卻很合理，模塊化排線設計方式，使得空間得到了利用充分。同時，主要元件還涂有導熱硅膠，芯片字體印刷清晰。

vivo X9s主板布局密集，但是卻很合理，模塊化排線設計方式，使得空間得到了利用充分。同時，主要元件還涂有導熱硅膠，芯片字體印刷清晰。

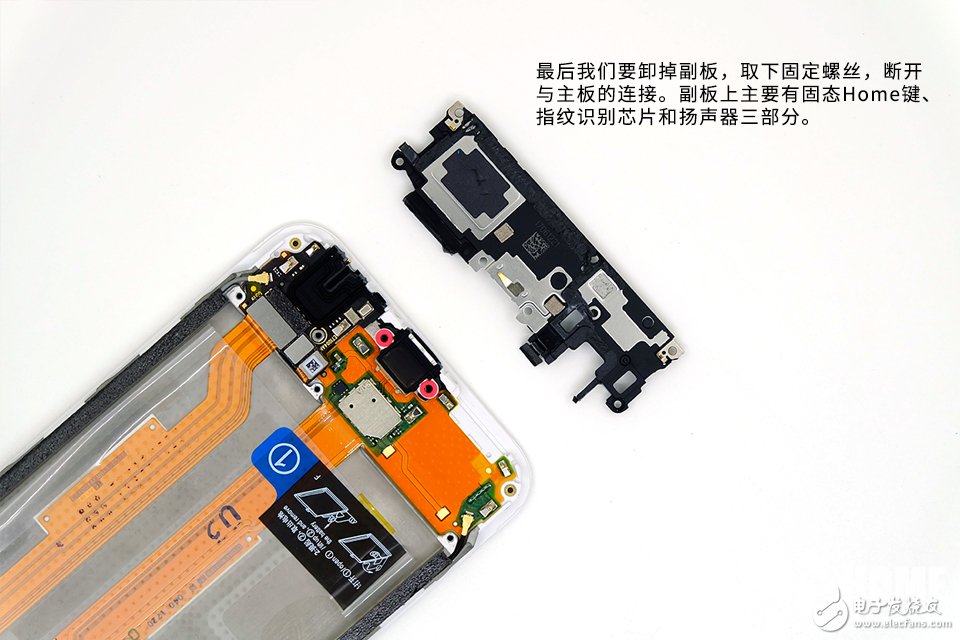

最后我們要卸掉副板，取下固定螺絲，斷開與主板的連接。副板上主要有固態Home鍵、指紋識別芯片和揚聲器三部分。

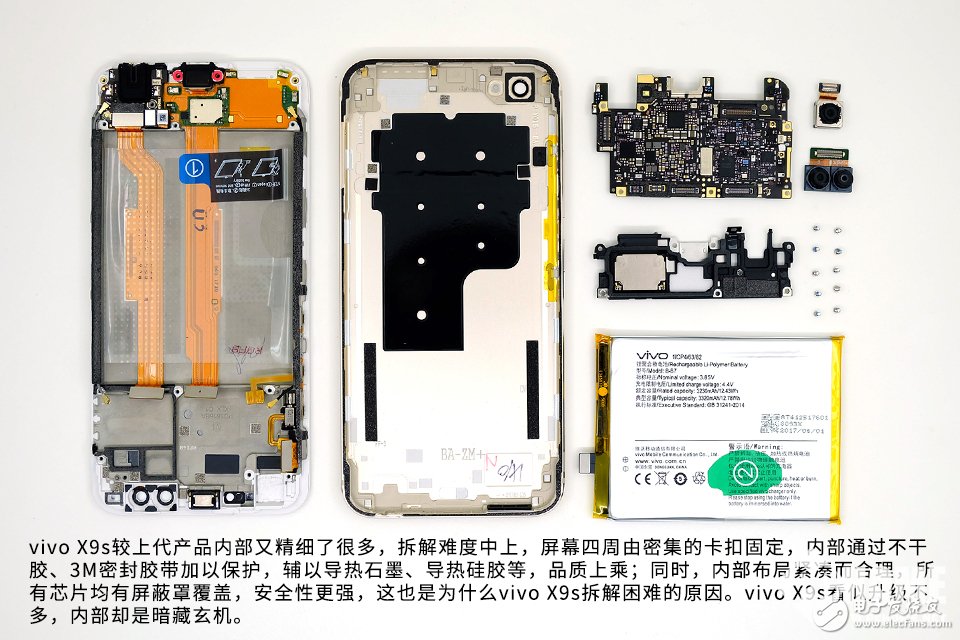

vivo X9s較上代產品內部又精細了很多，拆解難度中上，屏幕四周由密集的卡扣固定，內部通過不干膠、3M密封膠帶加以保護，輔以導熱石墨、導熱硅膠等，品質上乘；同時，內部布局緊湊而合理，所有芯片均有屏蔽罩覆蓋，安全性更強，這也是為什么vivo X9s拆解困難的原因。vivo X9s看似升級不多，內部卻是暗藏玄機。
