1.分布式光纖測溫介紹

需求分析

**電阻**：當電流通過導體時，會產生焦耳熱，導致導體溫度升高。電阻越大，電流越大，溫升越明顯。電力電纜、母線槽等輸送電能的設備，都會受到這種影響。

**化學反應**：當物質之間發生化學反應時，會產生或吸收熱量，導致物質溫度變化。化學反應的類型、速率、條件等，都會影響溫度的變化。油氣管道等輸送可燃物質的設備，都會受到這種影響。

**摩擦**：當物體之間發生相對運動時，會產生摩擦力，導致物體表面溫度升高。摩擦力越大，運動速度越快，溫升越明顯。輸煤管道等輸送固體物料的設備，都會受到這種影響。

分布式光纖測溫原理

激光器產生大功率的光脈沖，當激光在光纖中發生散射后，攜帶有溫度信息的拉曼散射光將返回到光路耦合器中，光路耦合器不但可以將光脈沖直接耦合至傳感光纖，而且還可以將散射回來的不同于發射波長的拉曼散射光耦合至分光器。分光器由兩個不同中心波長的光濾波器組成，分別濾出斯托克斯光和反斯托克斯光，兩路光信號經過接收機進行光電轉換和放大，然后由數據采集單元進行高速數據采樣并轉換為數字量，最后經過對信號進一步處理，用于溫度的計算。

分布式光纖測溫應用場景

分布式光纖測溫--電力電纜測溫 應用示意圖

分布式光纖測溫--配電母線槽測溫 應用示意圖

分布式光纖測溫--管道泄露倉儲溫度監測 應用示意圖

分布式光纖測溫主機裝置技術指標

分布式光纖測溫系統的功能

·報警功能：定溫報警、區域溫差報警、溫升過快報警、斷纖報警、裝置異常等報警

·可視化顯示功能：顯示全程分區圖、溫度分布曲線以及重點監測點的溫度隨時間變化曲線

·查詢功能：歷史數據的查詢、顯示；可在系統圖上直接查詢設備信息、運行參數、統計信息等

·分析功能：歷史趨勢顯示，對未來趨勢進行評估，提供檢修參考信息

分布式光纖測溫系統的優點

·實時性：系統對待測區域的溫度進行7×24小時實時監控，及時發現并定位溫度異常點，做到早期預警

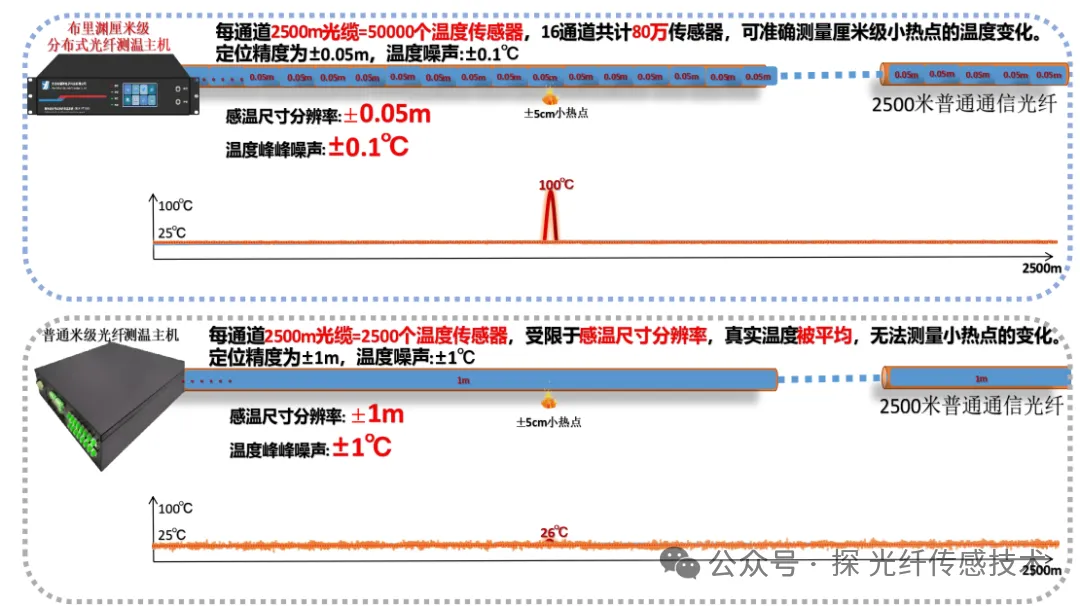

·分布式：系統為分布式測溫，提供連續的動態監測信號，可以實時測量到被監測物體每隔1米（5厘米）各點的溫度變化
·先進性：光纖本身既做信號傳輸，也用于溫度探測，即通信、傳感一體化，通過采用不同的外護套材料，系統可以適應各種環境
·準確性：系統的測溫精度高，最高可以達到±0.05℃， 定位精度最高0.05m
·靈活性：各種功能設定由系統主機上的應用軟件來實現，可設置多級溫值報警，并且可以根據環境不同進行修正；每個報警分區可單獨編程，并可按照用戶要求進行設計
·擴展性：系統可以對多路光纖進行同時測量，根據實際需要，選擇多路設備，有4、8、12、16路可以選擇
·兼容性：系統支持以太網口、RS485接口，向終端用戶控制系統提供分區、溫度及報警信息
·壽命長：鎧裝感溫電纜在不受外力破壞的前提下，使用壽命可達25年
·使用簡易：系統提供可視化界面，界面簡單、簡潔，不會給客戶帶來額外的管理費用
·本質安全：系統具有本質安全，防爆、抗強電磁干擾、防雷擊等特點
