前言

隨著快充技術的廣泛應用，以往小家電的慢充模式已經滿足不了人們對充電速度的要求，因此商家紛紛對小家電應用了誘騙取電快充協議芯片 例如（XSP16H)，有了快充的支持小家電的充電速度有了很大的提升，節省了很多的充電時間，給生活帶來了很多便利。

XSP16H應用卷發棒

在卷發棒設備中，可以應用XSP16H芯片給卷發棒快速充電。也可以加單片機通過UART串口控制XSP16H電壓檔位,選擇充電電壓。

XSP16H應用于小風扇

XSP16H芯片可以應用于手持無線小風扇中，小風扇需長時間使用耗電快，XSP16H芯片可以為小風扇快速充滿電以便使用。也可以加入單片機通過UART串口控制XSP16H電壓檔位來控制風扇的速度。

XSP16H應用于掃地機器人

XSP16H芯片可以應用于掃地機器人中，掃地機器人需要長時間工作耗電快，XSP16H芯片可為其快速充滿電，保證掃地機器人的工作效率?？傊琗SP16H協議芯片不止可應用小家電領域，還可以應用于醫療設備領域、智能家居領域、電動工具領域、美容儀器領域等。

匯銘達推出的XSP16H芯片簡介

匯銘達推出的XSP16H芯片支持 UART 串口發送電壓/電流消息可供外部 MCU 讀取， 以便適應不同的負載。 芯片集成 USB Power Delivery PD3.1 快充協議、 PD2.0/3.0 協議、 QC2.0/3.0 協議、 華為 FCP 協議和三星 AFC協議的 Type-C 多功能受電端 sink 快充取電芯片

特性

UART 串口發送電壓/電流消息

支持多種快充協議， 支持熱切換電壓檔位

可通過 I/O 動態切換電壓或固定請求電壓

支持電壓向下兼容模式， 和多協議切換

采用QFN_16 3*3封裝

支持電壓檔位

支持 PD3.0 協議： Max

支x持 PD3.1： 5V、 9V、 12V、 15V、 20V、 28V

支持 PD 協議:5V、 9V、 12V、 15V、 20V

支持 QC 協議:5V、 9V、 12V、 20V

支持三星 AFC 協議:5V、 9V

支持華為協議:5V、 9V、 12V

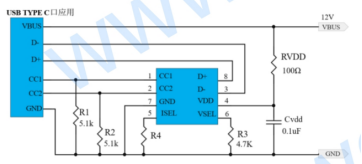

參考設計圖

線路簡單、外圍元器件少

芯片選型表

審核編輯 黃宇
