概述
XSP25 是 Type-C 受電端多功能快充取電芯片。 支持 UART 串口發送電壓/電流消息， 供外部 MCU 讀取， 以便適應不同的負載。 芯片帶 EN 使能功能， 當輸入電壓大于設置電壓，芯片關閉輸出保護后端電路。芯片集成 USB PD2.0/3.0 協議、QC2.0/3.0 協議FCP/SSCP 超級快充、三星 AFC 協 議和 BC1.2 協議，支持從充電器/車充/充電寶等電源上取電給產品供電，支持最大 20V5A 100W 快速充電

應用場景
小家電、 筋膜槍、 吸塵器、 卷發器
智能家居、 藍牙音響產品
鋰電池快速充電產品等

功能特性
UART 串口發送電壓/電流消息
支持多種快充協議， 支持電壓向下兼容模式
可通過 I/O 動態切換或固定請求電壓
帶 EN 使能控制輸出和保護

支持多種快充協議
集成 PD2.0/3.0 快充協議
集成 FCP/SSCP 超級快充協議
集成三星 AFC 快充協議
集成 QC2.0/QC3.0 快充協議
自動檢測 CC 引腳， 支持 Type-C 正反插

動態切換電壓檔位
PD 協議： 5V、 9V、 12V、 15V、 20V
QC 協議： 5V、 9V、 12V、 20V
SSCP 協議： 5V4.5A、 10V、 11V、 20V
FCP 協議： 5V、 9V、 12V
三星 AFC 協議： 5V、 9V

發送的數據結構

串口 UART 設置

UART 串口波特率 115200， 發送的是 8 位十六進制數據。
計算方法： 電壓數據直接把十六進制轉換成十進制即可， 電流數據轉換十進制后再除以 10。
數據是連續重復發送， 數據結構： 數據包頭+電壓+電流。 當動態切換電壓檔位之后， 發送的是切換電壓后的數據。

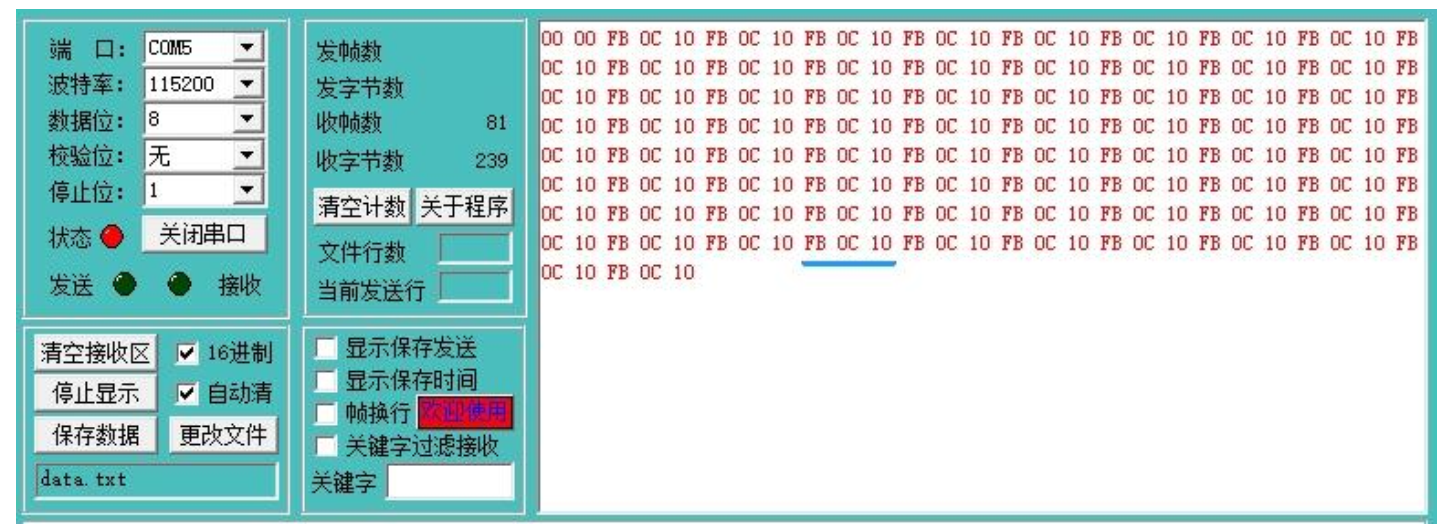

如上圖： 0xFB 為數據頭， 0x0C 為電壓 12V， 0x10 為電流 1.6A
