產品型號：VKD104CR

產品品牌：永嘉微電/VINKA

封裝形式：SOP8

產品年份：新年份

VKD104CR具有2個觸摸按鍵，可用來檢測外部觸摸按鍵上人手的觸摸動作。該芯片具有較高的集成度，僅需極少的外部組件便可實現觸摸按鍵的檢測。 提供了2路直接輸出功能。芯片內部采用特殊的集成電路，可減少按鍵檢測錯誤的發生。 此觸摸芯片具有自動校準功能，低待機電流，抗電壓波動等特性，為各種2觸摸按鍵+IO輸出的應用提供了一種簡單而又有效的實現方法。Z145+141

特點

? 工作電壓 2.4-5.5V

? 待機電流2 .5uA/3.0V

? 工作電流13uA/3.0V

? 內置穩壓電路用于觸摸檢測

? Q.2.8.8.5.2.1.8.9.6.6

? 觸摸輸出響應時間： 工作模式 60mS 待機模式160mS

? CMOS輸出，支持多鍵

? 通過AHLB腳選擇輸出電平：0->輸出高有效，1->輸出低有效

? 通過TOG腳選擇輸出模式：0->直接輸出，1->鎖存輸出

? 無觸摸8S進入待機模式

? 沈.生.1.3.5.5.4.7.4.4.7.0.3

? 各觸摸通道單獨接對地小電容微調靈敏度（0-50pF）

? 上電0.5S內為穩定時間，禁止觸摸

? 上電后8S內自校準周期為1S，8S無觸摸后自校準周期為4S

? 封裝SOP8(150mil)(4.9mm x 3.9mm PP=1.27mm)

——————————————————————————————————————————————————

觸摸觸控IC系列簡介如下：

標準觸控IC-電池供電系列：

VKD223EB --- 工作電壓/電流：2.0V-5.5V/5uA-3V 感應通道數：1 通訊接口

最長響應時間快速模式60mS，低功耗模式220ms 封裝：SOT23-6

VKD223B --- 工作電壓/電流：2.0V-5.5V/5uA-3V 感應通道數：1 通訊接口

最長響應時間快速模式60mS，低功耗模式220ms 封裝：SOT23-6

VKD233DB --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：SOT23-6

通訊接口：直接輸出，鎖存輸出 低功耗模式電流2.5uA-3V

VKD233DH ---工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：SOT23-6

通訊接口：直接輸出，鎖存輸出 有效鍵最長時間檢測16S

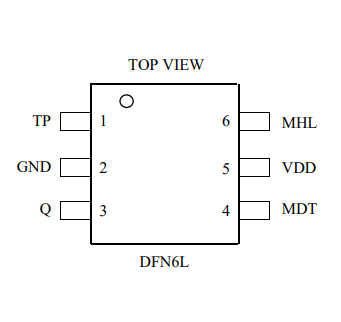

VKD233DS --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）

通訊接口：直接輸出，鎖存輸出 低功耗模式電流2.5uA-3V

VKD233DR --- 工作電壓/電流：2.4V-5.5V/1.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）

通訊接口：直接輸出，鎖存輸出 低功耗模式電流1.5uA-3V

VKD233DG --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）

通訊接口：直接輸出，鎖存輸出 低功耗模式電流2.5uA-3V

VKD233DQ --- 工作電壓/電流：2.4V-5.5V/5uA-3V 1感應按鍵 封裝：SOT23-6

通訊接口：直接輸出，鎖存輸出 低功耗模式電流5uA-3V

VKD233DM --- 工作電壓/電流：2.4V-5.5V/5uA-3V 1感應按鍵 封裝：SOT23-6 （開漏輸出）

通訊接口：開漏輸出，鎖存輸出 低功耗模式電流5uA-3V

VKD232C --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 感應通道數：2 封裝：SOT23-6
