概述

捷米特（北京）科技有限公司產品已廣泛應用在工控、電力、環保、水文、能源等行業領域，為客戶提供穩定、可靠、易用的工業產品。捷米特?fù)碛泻诵募夹g(shù)，擁有多項專利和軟件，即可以為客戶提供標準的捷米特 JM-ECTM-CCLKIE網關產品，可以根據需求定制化開發，滿足特殊場合的功能需求。

捷米特JM-ECTM-CCLKIE 網關產品可以通過各種數據接口和工業領域的儀表、PLC、計量設備等產品連接，實時采集這些設備中的運行數據、狀態數據等信息，并把采集的數據進行整合、運算等操作后傳輸?shù)狡渌O(shè)備或者云平臺。

在某知名汽車制造工廠擁有一條已經投入運行的生產線，該生產線基于三菱FX5U系列CCLINK IEFB通訊網絡協議，控制著多臺SV660N匯川伺服馬達和其他相關設備。然而，隨著生產需求的提升和技術的發展，工廠決定引入速度更快、實時性更高的EtherCAT系統來進一步優化生產線。

解決方案

為了實現從CC-link IEFB到EtherCAT的平穩過渡，工廠決定采用一款therCAT主站轉CC-link IEFB從站協議JM-ECTM-CCLKIE網關。這款網關設備能夠同時連接EtherCAT從站和CC-link IEFB主站，實現兩種協議之間的無縫通信。

具體來說，當CC-link IEFB主站發送指令給協議網關時，網關會將這些指令轉換為EtherCAT從站可以理解的格式，并將其發送到相應的匯川伺服馬達。同樣地，當匯川伺服馬達通過EtherCAT發送狀態信息時，協議網關會將這些信息轉換為CC-link IEFB網絡可以理解的格式，并將其發送回主站。

實施過程

采用捷米特網關配置與集成:首先，JM-ECTM-CCLKIE網關設備被配置并集成到現有的生產線中。網關的EtherCAT接口連接到工廠新引入的EtherCAT從站，而CC-link IEFB口則連接到原有的CC-link IEFB主站網絡。

在汽車制造工廠項目中，引入這樣的協議網關可以實現以下好處:

1.提高生產效率:通過引入速度更快的EtherCAT系統，生產線上的匯川伺服馬達可以更快速、更準確地執行指令，從而提高生產效率。

2.降低維護成本:通過使用協議網關，工廠可以避免對原有CC-link IEFB網絡進行大規模改造或替換，從而降低維護成本。

3.增強靈活性:協議網關允許工廠在保持對原有設備控制的同時，引入新的EtherCAT設備，從而增強生產線的靈活性和可擴展性總之，通過引入?yún)f(xié)議網關實現EtherCAT主站與CC-link IEFB從站之間的協議轉換，汽車制造工廠項目可以充分利用EtherCAT系統的優勢，提高生產效率、降低維護成本，并增強生產線的靈活性和可擴展性。

系統架構

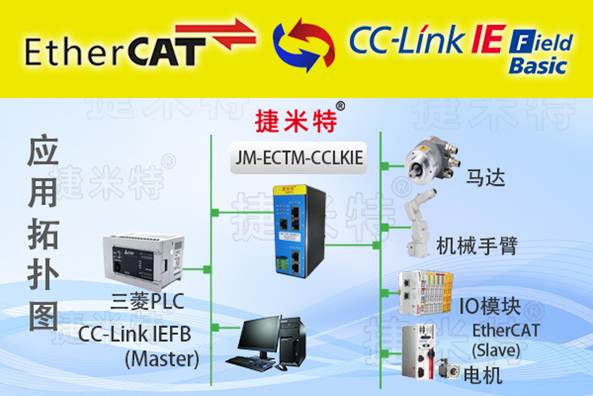

捷米特網關可內嵌多種設備驅動（可選，以所拍商品包含協議為準，并非包含全部協議）采集對應的終端設備數據，并可把采集的數據發送給其他設備或者云平臺。系統的連接架構如下：

配置方法

捷米特JM-ECTM-CCLKIE網關IP地址

首先VS軟件和JM-ECTM-CCLKIE網關成功連通后才能修改網關IP。

如果是兩個網口的設備，電腦需要連接到JM-ECTM-CCLKIE網關上的網口使用網口對JM-ECTM-CCLKIE網關IP進行修改。兩個網口的IP地址不能設置在同一個網段。

在VS軟件上點擊菜單“工具”-“配置網絡”，在彈出的對話框中輸入新的JM-ECTM-CCLKIE網關IP地址，然后點擊“設置”。
修改JM-ECTM-CCLKIE 網關 IP需要VS軟件已經和JM-ECTM-CCLKIE網關可以能正常通信的情況下進行。

修改JM-ECTM-CCLKIE網關串口參數

點擊工程名稱（1），在窗口的右面修改對應的串口參數。修改完成后點擊（3）保存。修改采集設備的相關參數

在VS軟件上增加完各種采集后，如果采集設備的參數有變化，可以在VS軟件上進行修改。點擊“采集設備”

（1），在右面的設備名稱上雙擊（2），在彈出的對話框上修改對應的參數。

和設備相關的參數都可以在設備屬性上進行修改，如設備地址、IP、端口、采集時間間隔、超時時間、重試次數、浮點數的字節順序等等。

獲取cat設備的點位信息

Cat設備IN口通過網線連接到電腦，關閉電腦上的其他網口

關閉軟件

運行C:ProgramFilesStudioRuntimebin>EtherCATSlaveInfo.exe。如果沒有獲取到設備信息，則重新安裝npcap軟件。

4.

選中和所連接網口對應的device，

C:ProgramFilesBOXStudioRuntimebin>EtherCATSlaveInfo.exe

DeviceNPF_{E8BAD55C-B9A8-439D-9A1F-52A78912EC64}-map

會顯示cat設備的map信息。

Slave:1 //設備IDName:VATvacuumvalveOutputsize:184bitsInputsize:200bitsState:4 Delay:0[ns]HasDC:1

DCParentport:0Activeports:1.0.0.0Configuredaddress:1001 Man:00000549ID:02010616Rev:00010001SM0A:1000L:128F:00010036Type:1

SM1A:1080L:128F:00010032Type:2SM2A:1100L:23F:00010074Type:3SM3A:1d00L:25F:00010030Type:4

FMMU0Ls:00000000Ll:23Lsb:0Leb:7Ps:1100Psb:0Ty:02Act:01FMMU1Ls:00000017Ll:25Lsb:0Leb:7Ps:1d00Psb:0Ty:01Act: 01FMMUfunc0:11:22:33:0

MBXlengthwr:128rd:128MBXprotocols:0c CoEdetails:2fFoEdetails:01EoEdetails:00SoEdetails:00Ebuscurrent:0[mA] onlyLRD/LWR:0

PDOmappingaccordingtoCoE:

SM2outputs //outputs是點位類型

addrb index:subbitldata_type name [0x0000.0]0x2300:0x020x20REAL32 TargetPressure

[0x0004.0]0x2200:0x020x20REAL32 TargetPosition//TargetPosition是點位名稱，

[0x0004.0]是地址，REAL32是數據類型float

[0x0008.0]0x2401:0x140x20REAL32PressureInputDigitalSensor1[0x000C.0]0x2402:0x140x20REAL32PressureInputDigital Sensor2[0x0010.0]0x2002:0x000x08INTEGER8ControlMode

[0x0011.0]0x2F00:0x060x10UNSIGNED16 GeneralControlSetpoint[0x0013.0]0x2F00:0x070x20REAL32 PressureRampTime

SM3inputs //inputs是點位類型

addrb index:subbitldata_typename

[0x0017.0]0x2300:0x010x20REAL32 ActualPressure[0x001B.0]0x2401:0x180x20REAL32

PressureSensor1[0x001F.0]0x2402:0x180x20REAL32 PressureSensor2 [0x0023.0]0x2200:0x010x20REAL32 ActualPosition//ActualPosition 是點位名稱，

[0x0023.0]是地址，設置到網關中是 0x23-0x17=12（網關中填寫 10進制）

[0x0027.0]0x2002:0x000x08INTEGER8ControlMode[0x0028.0]0x2030:0x030x10UNSIGNED16 ErrorNumber[0x002A.0]0x2F00:0x0D0x10UNSIGNED16 GeneralStatus[0x002C.0]0x2F00:0x0E0x10UNSIGNED16

GeneralWarnings[0x002E.0]0x2F00:0x0F0x10UNSIGNED16 ExtendedWarnings

Endslaveinfo,closesocketEndprogram

設置網關采集EtherCAT數據

1. 安裝軟件。打開軟件后，點擊新建工程。

2.

3. 點擊“新建設備”，驅動類型選擇如下。

4.

5. 輸入設備地址：

6.

7. 添加TargetPosition標簽。寫數據給EtherCAT設備

8.

9. 添加ActualPosition標簽，讀取EtherCAT設備數據。

10.

配置完成后點擊菜單“下載”，把工程下載到網關里。

點擊菜單“查看數據”，查看網關采集到的數據。

轉換成CC-link IEFB協議

1，點擊菜單，服務-CCLinkIEFieldBasic。啟用設置成Yes。

2.把要轉換的變量添加到對應的分類中。

3，設置完成后，點擊“下載”，把工程下載到網關中。

4，其他設備就可以通過CC-link IEFB協議讀取網關的數據。

三菱FX5UPLC 連接網關的CClinkIE 功能

1，網關的網口接到PLC的CCLinkeIE接口，不能接其他接口。

2，電腦上打開“GXWorks2”軟件。

3，新建PLC的工程，或者打開已有工程。點擊plc參數。

4，依次點擊“內置以太網端口設置”-“CC-LinkIEFBasic設置”

5，依次操作如下1，2，3處的設置，然后點擊“網絡配置設置”

6，點擊“連接設備自動檢測”就可以獲取到網關的信息，如網關的IP地址，起始點的設置。如果沒有
7，搜索到網關信息，先檢查一下網關和 PLC是否已經連接。也可以點擊 4處，手動添加.

8，在上圖的模塊上點擊右鍵，選擇“在線”-“反映從站的通信設置”。在彈出的對換框中選擇“是”。

9，關閉以上窗口。點擊“設置結束”，不能點“取消”，否則設置不生效。

10，完成以上設置后，點擊菜單“在線”-“PLC寫入”，將組態下載到PLC中。下載完成后，PLC斷電重啟，才能生效。

11，輸入此前設置的軟元件名，查看網關里的數據。

測試

12，如果有PLC等進行測試，無需再進行如下測試。

13，打開CCLinkMasterSimulator測試軟件包。

14，雙擊CCLinkMasterSimulator.exe。選擇網關連接的網卡序號。

15，把MasterParameter.csv文件拖到箭頭指向的地方，然后回車。

16，顯示界面如下，輸入5

17，顯示采集的數據
