原裝WT3000E高精度功率分析儀回收處理
WT3000E是橫河功率分析儀系列產品中精度最高的一款。WT系列的各型號的設計用以滿足各行業廣闊范圍的用戶的功率測試需求。WT300 WT500系列是生產線應用中非常流行又廣受好評的高性價比產品。
WT3000E可以極大滿足您的測試需求：
高精度和寬頻率范圍
基本功率精度
±(讀數的0.01% +量程的0.03%)
測量帶寬
DC, 0.1 Hz~1 MHz
低功率因數誤差
cos?=0時，功率因數的影響
S的0.03%
S 是視在功率的讀值
? 是電壓和電流的相位角
電流量程
直流輸入
0.5/1/2/5/10/20/30 [A] or 5/10/20/50/100/200/500 [mA], 1/2 [A]
*可以同時安裝30A和2A輸入單元
外部輸入
50m/100m/200m/500m/1/2/5/10 [V]*
電壓量程
15/30/60/100/150/300/600/1000 [V]*
* 峰值因數3時的電壓量程和電流量程。
```
連續大共模電壓(50/60 Hz)，電壓輸入端子1000 [Vrms]，電流輸入端子1000 [Vrms]（可測量的大允許電壓），600Vms（EN61010-2-030標準的額定電壓）
數據更新率：50 ms ~ 20 sec
有效輸入范圍：1% ~ 130%
兩臺主機同步測量
審核編輯 黃宇
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
功率分析儀
+關注
關注
3文章
339瀏覽量
24556
發布評論請先 登錄
相關推薦
熱點推薦
如何選擇合適的功率分析儀
在電力電子、能源管理、電機控制及眾多工業領域中，功率分析儀作為測量、記錄和分析電功率及其相關參數的關鍵工具，其重要性不言而喻。選擇合適的功率

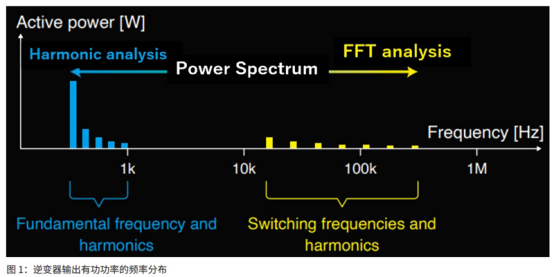

PW8001 高精度功率分析儀功率譜分析 (PSA) 功能可確定變頻器電機損耗
