上篇文章我們了解了有功功率>視在功率的原理，這篇我們來分享下解決方案。

對于這種工況(大電壓/小電流)怎樣才能精準測量呢?推薦采用儀器本體測量，即電流直接串聯的方式(如下圖)

大電壓小電流時，可采用圖4電流表內接的方式，以避免電壓表分流的影響。

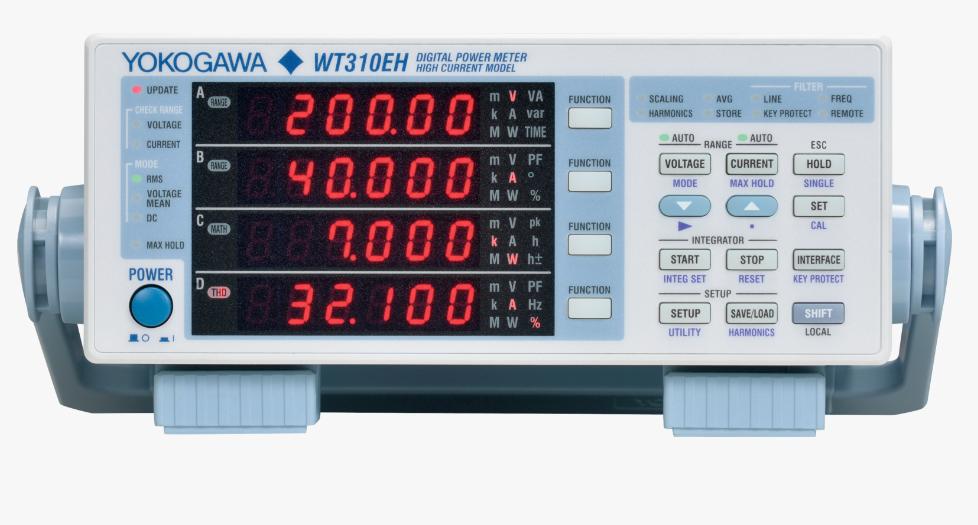

橫河功率計WT310E有5mA~20A大范圍量程，支持測量毫瓦級的待機功耗以及最大23A電流測試，能滿足大部分家電以及小功率電源的全程動態測量。此外，橫河功率分析儀WT5000的5A模塊最小5mA量程，有效輸入1%(50μA)，0.03%精度可以勝任更高的測試需求。

目前很多測試滿載電流超過50A，都會用到高精度的零磁通傳感器(如CT60、CT200等)，此類傳感器具有萬分級的精度和較高的交流信號測量帶寬，但對于1A以下信號的直接測量也不能達到理想的效果。那么可否用CT測量1A以下小電流呢?我們建議采用多繞匝的方式有效地提高CT測量小電流的精度。

舉個簡單的例子：測試電流500mA，如果導線足夠長，可以在CT環上繞匝10圈，就等同于測量5A的效果，將原800:1衰減比設置為80:1，采用此方法可以有效擴展固定衰減比CT的測量范圍。當然采用此法測量時，要確保實測電流x繞匝數≤CT最大可測量電流。

目前有些工程師對于測試這種小電流也會采用示波器用的可變比例的霍爾電流探頭，雖然有些霍爾電流探頭有很高的帶寬、μA級的電流分辨率和可變衰減比例(萬倍動態測量范圍)，但對于功率測量來說是不推薦的，因?yàn)榛魻栃碗娏魈筋^精度一般在1%～3%左右，這個誤差對于普遍千分級精度的功率測量來說是無法接受的?，F(xiàn)在的電源產品設計要求和瓶頸越來越高，效率提高0.1%都極其困難，1%以上的誤差對于測試工程師來說簡直就是災難。

綜上所述：對于功率測量，沒有一款儀器是萬能的，即使再高端的儀器也不能覆蓋所有的測量范圍，我們可以通過不同傳感器及測試技巧擴展測量范圍。

對于測試中出現的數據異常等表象，我們可以通過對儀器了解以及測試回路的分析，透過現象看本質，從而做到“見怪不怪”。
