電壓、電流的測量

交流的電壓、電流測量的方式
電壓、電流測量時可以改變測量模式。有功功率測量與測量模式的設定無關。

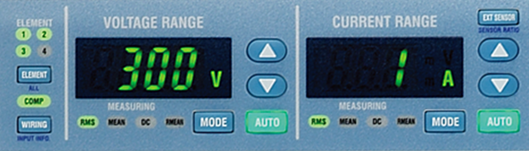

WT3000(E)需要手動切換電壓、電流測量的模式

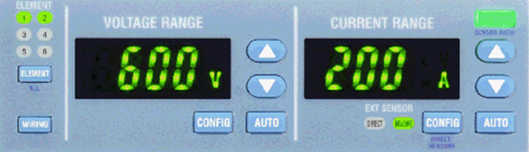

WT1800E和WT5000已經取消了測量模式選擇鍵，可以同時顯示不同模式的數值

WT3000E

WT1800E

電壓及電流的測量方式

電壓及電流的測量方式(模式)共有5種：RMS，MEAN，RMEAN，DC，AC

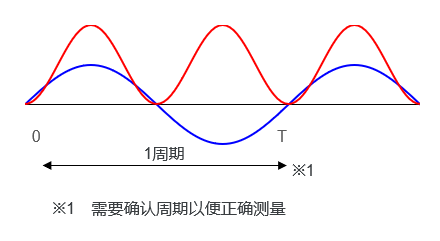

1. RMS(真有效值)：
產生與向電阻元件施加直流電時的功耗相等能量的交流值。
(例如，1Vrms與1Vdc可以產生相同的能量。)

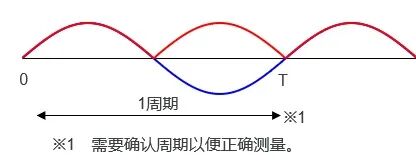

2. MEAN(校正到真有效值的整流平均值):
輸入正弦波時，可以獲得與RMS相同值的廉價測量方法。
測量波形絕對值的平均值，換算成有效值表示。
對于正弦波，與RMS方式為相同值；對于失真波形，則為不同值。

注意：MEAN的含義并非單純的平均值。MEAN在英語中意為平均值，在示波器上通常指單純平均值。

3. RMEAN(整流平均值)：
沒有系數乘以MEAN值的測量模式。

4. DC(簡單平均值)：
測量區間的單純平均值。

5. AC(交流分量)：
從真實有效值的平方減去直流分量的平方所得值的根。僅交流分量的值

峰值因數

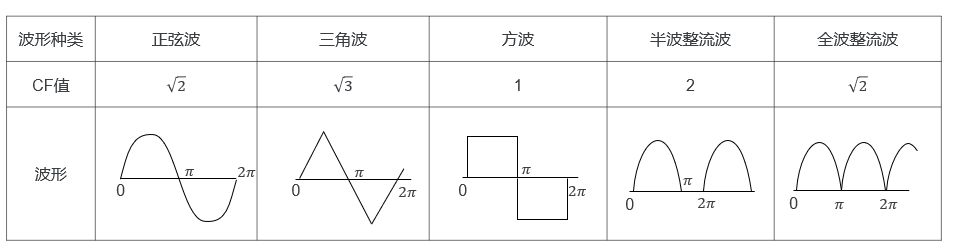

峰值因數(CF：Crest Factor)：波形的峰值與有效值之比。也被稱為峰值因數。峰值因數=峰值/有效值

測量?jī)x器側（功率計等）的峰值因數有2種表示方式：

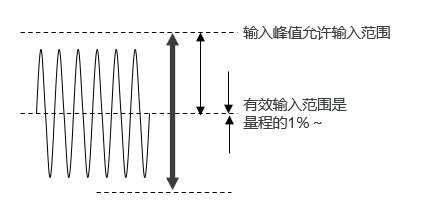

1. 最小有效輸入時，允許峰值的規格。WT為CF=300
由于WT的最小有效輸入為額定量程的1％，
因此150V量程的1％將為1.5V。
此外，150V量程的峰值為450Vpk。
因此，峰值因數＝450V÷1.5V＝300。

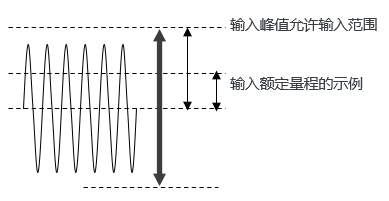

2. 額定輸入量程時，允許峰值的規格。
WT為CF3或CF6時150V量程峰值的規定的表示方式。
CF3表示可以輸入額定量程多少倍的峰值。
即，150V量程的峰值可以輸入450Vpk以內的值。
測量?jī)x器（WT）的峰值因數規格值為"CF3"時，如果選擇了2Arms量程，則允許6Apeak以內。
