射頻VI功率計，VI Power Sensor
射頻VI功率計（VI Power Sensor）是一款實時監測射頻電源信號的電壓、電流、功率、反射和阻抗等參數的儀器，具有1%的極高的精度和多種功能。可用于射頻電源和自動匹配器及等離子體的相關測試。射頻VI功率計配備L29的接口，并可以轉接N等多重不同形式的接口。
支持13.56MHz、27.12MHz、40.68MHz頻率信號的測量
支持大功率射頻信號的測量，最高功率可達12kW
經過高精度的校準，可精確測量50歐及非50歐的負載
可實時顯示射頻信號的正向功率、反射功率、電壓、電流、負載阻抗等參數的曲線
實時模式最小采樣周期可達20us，最大采樣周期可達1s
高速模式最小采樣周期可達1us，可觀察脈沖信號、電弧放電時信號的變化細節
可實時在史密斯圓圖顯示阻抗值及變化軌跡，精度可媲美離線矢量網絡分析儀
具備Ethnet網絡接口和RS485通信接口，便于系統集成

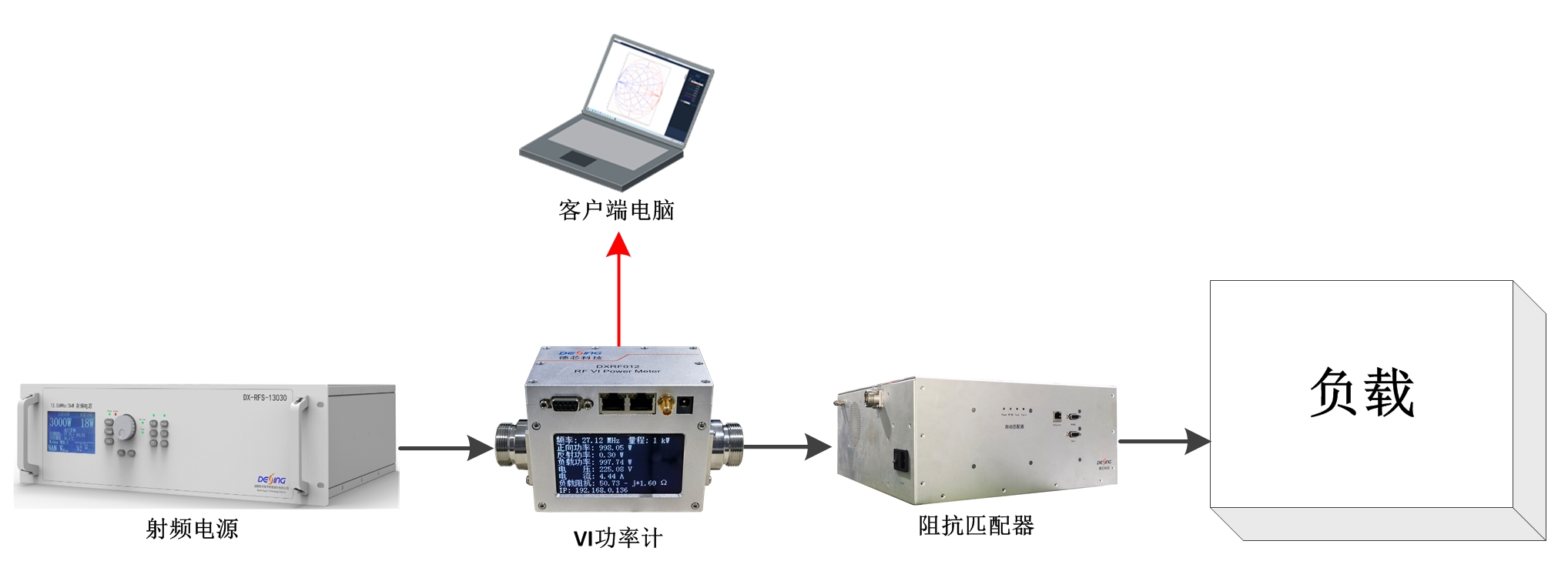

應用方式
