DeviceNet是一種用在自動化技術的現場總線標準，由美國的Allen-Bradley公司在1994年開發。DeviceNet使用控制器局域網絡（CAN）為其底層的通訊協定，其應用層有針對不同設備所定義的行規（profile）。主要的應用包括資訊交換、安全設備及大型控制系統。在美國的市場占有率較高。

DeviceNet通訊協定是由美國的Alen-Bradley公司(后來被羅克韋爾自動化公司合并)所開發，以Bosch公司開發的控制器局域網絡(CAN)為其通訊協定的基礎。DeviceNet移植了來自ControINet(另一個由Allen-Bradley公司開發的通訊協定)的技術，再配合控制器局域網絡的使用，因此其成本較傳統以RS-485為基礎的通訊協定要低，但又可以有較好的強健性。

為了要推展DeviceNet在世界各地的使用，洛克威爾公司決定將此技術分享給其他廠商。后來DeviceNet通訊協定是由位在美國的獨立組織開放DeviceNet廠商協會(ODVA)管理。ODVA維護DeviceNet的規格、也提供一致化測試)，確保廠商的產品符合DeviceNet通訊協定的規格。

后來ODVA將DeviceNet通訊和其他相關的通訊協定整合成通用工業協定(CIP)，其中包括以下的通訊協定

EtherNetIP(其N為大寫，此處的IP不是網際協議，為“IndustrialProtocol”的簡稱)

ControlNet

DeviceNet

CompoNet

技術簡介

1定義OSI模型七層架構中的物理層、數據鏈路層及應用層1

2網絡中除了信號外，也包括電源，支援網絡自供電機能(一般用在小型的設備中，如光電監測器、限位開關或近接開關等)

3允許三種比特率:125kbits、250kbits及500kbits，不同比特率下的主干線長度和比特率成反比網絡中可以使用扁平電纜9

5單一網絡中最多可以有64個節點，節點地址(在DeviceNet中稱為MACID)由0到63

6有重復節點地址偵測的功能>支援主站-從站(master-slave)及端對端(peer-to-peer)通訊架構，不過大部分的設備是在前者的網絡架構下運作8允許單一網絡中多重主站的功能

7可以在高噪聲的環境下使用

二、應用場景與優勢及協議轉換

1.?工業設備互聯?

o廣泛用于連接驅動器、傳感器、執行器、變頻器等設備，通過減少硬接線降低成本，提升系統靈活性34。

o典型應用包括煙草生產線標識設備的數據傳輸（通過ModbusTCP轉DeviceNet網關實現跨協議通信）1。

2.?網絡配置與擴展?

o支持扁平電纜和總線拓撲結構，支線長度需根據傳輸速率調整（如500kbps時支線最長6米）35。

o通過DeviceNet掃描儀或主站模塊（如ABB機器人DSQC1095板）實現PLC與多設備的高效通信8。

3、協議轉換

DeviceNet總線設備經常要與其它設備進行通訊，那么就需要用到協議轉換模塊。那么它都能哪些協議互通呢？

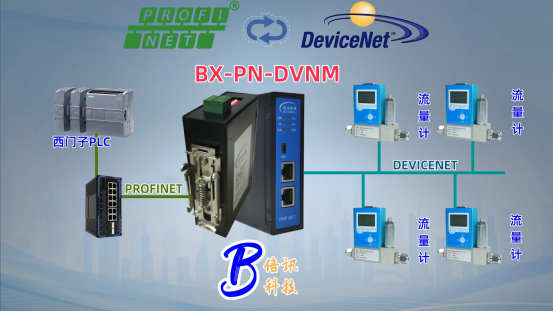

DeviceNet總線協議轉換的拓撲結構

三、實際應用注意事項

·?屏蔽線處理?：需確保屏蔽線可靠接地，以減少信號干擾5。

·?電源分配?：網絡總電流不超過8A，需合理規劃供電方案3。

·?節點地址管理?：避免MACID沖突，可通過配置工具實時監測網絡狀態68。

DeviceNet作為一種成熟的工業現場總線技術，為工業自動化系統提供了可靠、高效、低成本的通信解決方案，在工業領域中發揮著重要的作用。
