在智慧水務的發展進程中，污水泵站的智能化管理是關鍵環節。污水泵站內的PLC設備掌控著泵站運行的各類關鍵數據，但這些數據往往分散且格式多樣，難以直接融入水務平臺進行統一管理和分析。

本文提出一種通過工業網關（以御控網關為例）實現污水泵站PLC數據對接水務平臺的方案。該方案借助網關強大的協議轉換、數據采集與解析能力，將PLC中的數據準確、高效地傳輸至水務平臺，為水務部門提供全面的泵站運行信息，助力實現污水泵站的智能化運維與管理。

一、引言

污水泵站作為城市污水處理系統的重要組成部分，承擔著收集、提升和輸送污水的重要任務。泵站內的PLC（可編程邏輯控制器）設備負責監控和控制泵站的各項運行參數，如水位、流量、設備運行狀態等。然而，傳統的污水泵站管理模式存在數據分散、信息孤島等問題，導致水務部門難以實時、全面地掌握泵站運行狀況，無法及時做出科學決策。

水務平臺作為智慧水務的核心系統，集成了各類水務設施的運行數據和管理功能。將污水泵站的PLC數據對接到水務平臺，能夠?qū)崿F(xiàn)數據的集中管理和分析，為泵站的優化運行、故障預警和科學調度提供有力支持。

御控工業網關作為連接PLC與水務平臺的橋梁，具有協議轉換、數據采集、邊緣計算等功能，能夠有效解決不同設備之間的通信障礙，實現數據的順暢傳輸。

二、污水泵站PLC數據特點與對接需求

數據特點

多樣性：污水泵站的PLC數據涵蓋了水位、流量、壓力、設備運行狀態（如水泵啟停、閥門開度）等多種類型，數據格式和單位各不相同。

實時性：部分?jǐn)?shù)據如水位、流量等需要實時監測，以便及時調整泵站的運行參數，確保污水處理的效率和安全。

可靠性：泵站運行數據對于泵站的穩定運行至關重要，數據傳輸必須準確可靠，避免因數據錯誤或丟失導致決策失誤。

對接需求

協議轉換：不同品牌和型號的PLC可能采用不同的通信協議，如Modbus、Profinet、EtherNet/IP等，御控網關能夠支持多種協議，實現與PLC的無縫對接。

數據采集與解析：御控網關能夠按照預設的規則采集PLC中的數據，并對采集到的數據進行解析，將其轉換為水務平臺能夠識別的格式。

數據傳輸：將解析后的數據通過有線（如以太網）或無線（如4G）方式穩定、可靠地傳輸至水務平臺。

邊緣計算：在御控網關端實現一定的邊緣計算功能，如數據過濾、聚合和簡單分析，減少不必要的數據傳輸，提高數據處理效率。

三、基于御控網關的對接方案架構

整體架構

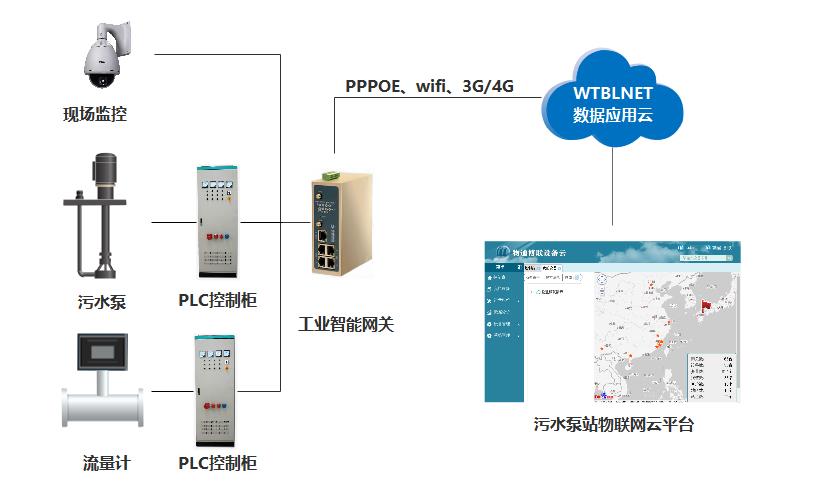

本方案采用分層架構設計，主要由污水泵站PLC設備層、工業網關層和水務平臺層組成。

污水泵站PLC設備層：包含泵站內的各類PLC設備，負責采集和控制泵站的運行參數。

御控工業網關層：作為核心層，實現與PLC的通信、數據采集、協議轉換、數據解析和邊緣計算等功能，并將處理后的數據傳輸至水務平臺。

水務平臺層：接收來自御控網關的數據，進行存儲、分析和展示，為水務部門提供泵站運行監控、故障預警、調度決策等功能。

四、工業網關選型與配置

網關選型

選擇具備以下特點的工業網關：

多協議支持：支持常見的PLC通信協議，如Modbus RTU/TCP、Profinet、EtherNet/IP等，能夠兼容不同品牌和型號的PLC。

高性能處理能力：具備強大的數據處理能力，能夠快速采集、解析和傳輸數據，滿足實時性要求。

可靠性高：采用工業級設計，具備良好的抗干擾能力和環境適應性，能夠在污水泵站惡劣的環境下穩定運行。

邊緣計算功能：支持在網關端進行數據過濾、聚合和簡單分析，減少數據傳輸量，提高系統效率。

易于管理和維護：提供友好的管理界面，方便進行網關的配置、監控和維護。

御控網關配置

御控網絡配置：設置網關的網絡參數，如IP地址、子網掩碼、網關等，確保御控網關能夠與水務平臺建立穩定的網絡連接。

PLC通信配置：根據泵站內PLC的品牌和型號，配置相應的通信協議、通信端口、寄存器地址等參數，實現與PLC的通信。

數據采集規則配置：定義需要采集的PLC數據點，設置采集頻率、數據格式等規則，確保采集到所需的數據。

數據解析規則配置：配置數據解析規則，將采集到的二進制或十六進制數據轉換為水務平臺能夠識別的十進制數據，并進行單位轉換。

五、數據采集、解析與上傳流程

數據采集

御控工業網關按照配置的規則定期輪詢PLC中的寄存器地址，采集所需的運行參數數據。例如，采集水位傳感器的模擬量數據、水泵的運行狀態數字量數據等。

數據解析

采集到的原始數據可能存在格式不統一、數據冗余等問題，需要進行解析處理。御控網關根據預設的解析規則，將二進制或十六進制數據轉換為十進制數據，并進行單位轉換。例如，將水位傳感器的電壓值轉換為實際的水位高度（單位：米）。

邊緣計算

在御控網關端進行邊緣計算，對解析后的數據進行預處理。例如，對采集到的數據進行濾波處理，去除噪聲數據；對數據進行聚合計算，如計算某一時段內的平均流量等。通過邊緣計算，減少不必要的數據傳輸，提高數據傳輸效率和系統響應速度。

數據上傳

經過解析和邊緣計算處理后的數據，御控網關將其按照與水務平臺約定的數據接口格式進行封裝，并通過以太網、4G等通信方式將數據上傳至水務平臺。在數據上傳過程中，采用數據加密技術，保障數據的安全性和完整性。

六、水務平臺功能實現

實時監控

水務平臺接收來自御控網關的數據后，實時展示污水泵站的運行狀態，包括水位、流量、設備運行狀態等信息。通過直觀的界面，水務人員可以隨時了解泵站的運行情況。

故障預警

基于采集到的數據，水務平臺設置故障預警規則。當數據出現異常時，如水位過高、設備運行故障等，平臺及時發出預警信息，通知相關人員進行處理。預警方式包括系統彈窗、短信通知、郵件通知等。

數據分析與報表生成

水務平臺對采集到的歷史數據進行分析，生成各類報表和圖表，如水位變化趨勢圖、流量統計報表等。通過數據分析，幫助水務部門了解泵站的運行規律，為泵站的優化運行和調度決策提供依據。

遠程控制

在授權的情況下，水務人員可以通過水務平臺對污水泵站的設備進行遠程控制，如啟動或停止水泵、調整閥門開度等，實現泵站的遠程運維管理。

七、方案優勢與應用價值

方案優勢

兼容性強：支持多種品牌和型號的PLC，能夠適應不同污水泵站的設備環境。

實時性高：通過御控工業網關實現數據的實時采集和上傳，確保水務平臺能夠及時掌握泵站的運行情況。

可靠性高：御控工業網關具備高可靠性和穩定性，能夠在惡劣的工業環境下穩定運行，保障數據的準確傳輸。

智能化程度高：結合邊緣計算和水務平臺的數據分析功能，實現泵站的智能化運維和管理。

應用價值

提高運維效率：通過實時監控和故障預警，能夠及時發現和處理泵站故障，減少停機時間，提高運維效率。

降低運維成本：實現遠程控制和智能化管理，減少人工巡檢和維護成本。

提升管理水平：為水務部門提供全面的泵站運行信息，輔助決策制定，提升水務管理水平。

八、結論

通過御控工業網關實現污水泵站PLC數據對接水務平臺是一種高效、可行的解決方案。

該方案能夠解決不同品牌和型號PLC之間的通信障礙，實現數據的集中管理和分析，為污水泵站的智能化運維和管理提供有力支持。

在實際應用中，根據污水泵站的具體情況和需求，選擇合適的御控工業網關型號，并進行合理的配置和集成開發，以確保系統的穩定性和可靠性。隨著智慧水務的不斷發展，基于御控網關的數據對接方案將在城市污水處理領域發揮越來越重要的作用。
