在工業自動化領域，運動控制器與傳感器之間的協議兼容性是系統集成中的關鍵挑戰。某智能裝備制造企業采用EtherCAT協議的運動控制器作為主站，需驅動基于CANopen協議的分布式傳感器網絡。通過部署CANopen轉EtherCAT網關實現EtherCAT轉CANopen通信，成功解決了跨協議設備互聯難題，顯著提升了系統實時性與數據交互效率。

案例背景-該企業生產線的核心設備主要包括兩大類：主站設備采用支持CiA402驅動配置的EtherCAT總線運動控制器，其主要職能是對12軸伺服系統執行同步控制；從站設備則由集成了編碼器、溫度傳感器、壓力傳感器等多種傳感器的CANopen協議傳感器網絡構成。

通信需求分析—運動控制器必須實時獲取傳感器數據，其周期需滿足1毫秒或更短。同時，傳感器需能夠接收主站下發的控制指令，例如采樣頻率的調整。此外，系統應支持至多126個CANopen從站節點的擴展。然而，傳統方案存在若干問題：EtherCAT與CANopen協議的不兼容性導致二者無法直接通信；獨立協議棧的應用導致數據同步延遲達到5毫秒或以上；多協議設備混合組網的成本增加超過30%。針對上述問題，本文提出了一種解決方案—CANopen轉EtherCAT網關。

技術特性分析—CANopen轉EtherCAT網關采用雙協議棧架構，其中EtherCAT作為從站接入主站網絡，支持PDO映射與SDO配置；CANopen則作為主站管理傳感器網絡，兼容CiA301標準。核心參數包括：輸入/輸出數據長度為500字節（EtherCAT）與500字節（CANopen）之間的雙向映射；支持512個TPDO/RPDO映射；波特率范圍為10k至1Mbps，并支持定制；工作溫度范圍為-45℃至85℃，符合工業級防護標準。

通信架構設計，系統拓?fù)洳捎谩癊therCAT環形網絡+CANopen總線”的混合架構，具體為：EtherCAT主站與CANopen轉EtherCAT網關之間，以及網關與CANopen傳感器網絡之間的通信鏈路。

指示燈狀態說明—OK燈常亮表示EtherCAT通信正常；RUN燈常亮表示CANopen網絡就緒；ERR燈熄滅表示無配置錯誤。

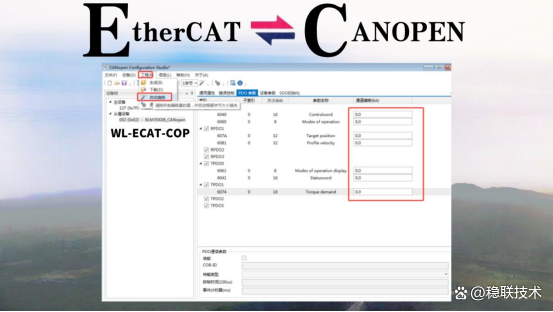

軟件配置階段—在EtherCAT從站配置方面，使用TwinCAT軟件導入ESI文件，自動生成PDO映射表。示例配置包括xml格式的傳感器溫度值控制字。在CANopen主站配置方面，通過GW_Canopen_Builder工具導入EDS文件，完成節點參數配置。關鍵設置包括波特率為500kbps，心跳時間為100ms。PDO映射示例包括TPDO1：0x6040（控制字）→0x1600（CANopen索引）；RPDO1：0x6064（位置實際值）←0x1A00（CANopen索引）。

實施效果評估—性能提升顯著，實時性方面，數據傳輸延遲從5毫秒降至120微秒；同步精度方面，多軸運動誤差控制在±10微秒以內；帶寬利用率方面，EtherCAT側達到92%，CANopen側達到85%。成本優化方面，協議轉換模塊成本降低40%，維護工時減少60%（得益于統一配置界面），故障診斷效率提升3倍（集成日志記錄功能）。

在機器人關節控制中—EtherCAT主站向伺服驅動器發送位置指令，而CANopen編碼器則實時反饋角度至主站。在環境監測系統中，溫度/壓力傳感器通過CANopen上傳數據，網關將數據打包為EtherCAT PDO供HMI顯示。

通過部署CANopen轉EtherCAT網關實現EtherCAT轉CANopen通信，該企業成功構建了跨協議的工業物聯網系統。案例表明，基于協議轉換網關的混合組網方案可顯著降低系統集成復雜度，同時滿足高實時性、高可靠性的工業應用需求。未來，隨著EtherCAT與CANopen融合技術的進一步發展，此類解決方案將在智能制造、機器人等領域發揮更大價值。
