傾佳電子推廣基于SiC碳化硅的125kW工商業儲能PCS解決方案：效率躍升1%

隨著全球工商業儲能市場向高功率密度、高效率方向快速演進，傳統IGBT方案已難以滿足新一代儲能變流器（PCS）的嚴苛需求。傾佳電子攜手行業領先合作伙伴基本半導體（BASiC Semiconductor），推廣基于SiC碳化硅功率模塊的125kW工商業儲能PCS整體解決方案，以革命性技術突破行業瓶頸。

傳統IGBT方案的痛點

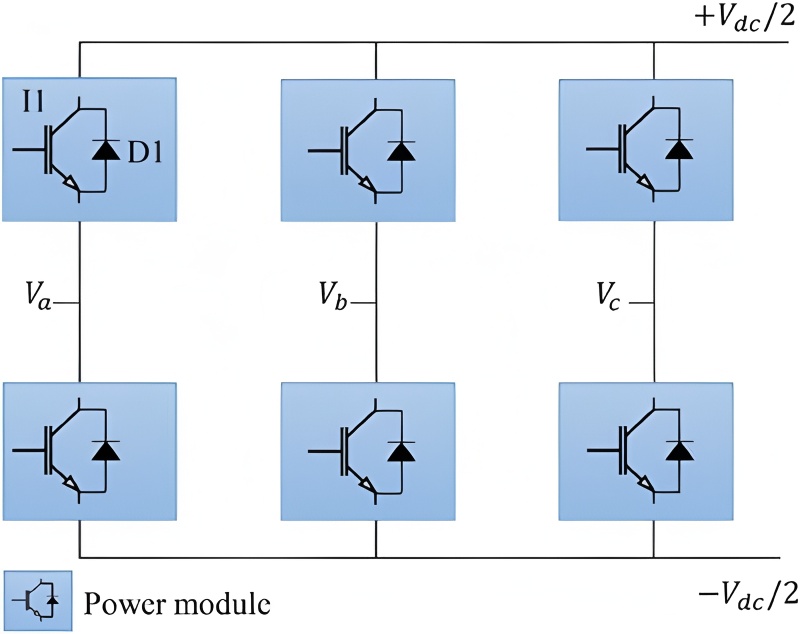

當前主流125kW PCS多采用T型三電平IGBT拓?fù)洌嬖诿黠@局限：

效率瓶頸：額定工況效率普遍低于98%

體積龐大：占用空間大

散熱壓力：高溫下開關損耗增加，制約過載能力

傾佳電子SiC碳化硅功率模塊解決方案的核心突破

通過采用基本半導體BMF240R12E2G3 SiC MOSFET模塊（1200V/5.5mΩ）為核心器件，傾佳電子實現三大升級：

1?? 效率躍升1%，功率密度提升25%

在32kHz開關頻率、125kW滿載工況下，模塊效率達99.04%（不含電抗器）

整機體積縮減對比IGBT方案縮小28%

得益于SiC器件耐高溫特性（結溫175℃），散熱設計更精簡

仿真數據佐證：80℃散熱器溫度下，1.2倍過載（150kW）時模塊最高結溫僅142.1℃，總損耗300.2W，遠優于傳統方案。

2?? 獨創技術應對電網浪涌風險

模塊采用芯片內嵌SiC SBD二極管技術：

體二極管壓降（VSD）低至1.35V（競品普遍＞4.5V）

電網異常時浪涌電流導通損耗降低70%

抗反向恢復波動能力提升14倍（1000小時后Ron波動＜3%）

3?? 負溫度開關特性顛覆行業認知

Eon損耗隨溫度升高而下降：

125℃時開通損耗比25℃降低15-20%

高溫重載工況效率不降反升，完美匹配PCS硬開關拓?fù)湫枨?/p>

競品（如I）Eon隨溫度上升而惡化

全棧技術賦能系統級創新

傾佳電子提供從功率器件到驅動控制的完整解決方案：

子系統 關鍵技術方案 核心優勢

主功率模塊BMF240R12E2G3 SiC半橋模塊5.5mΩ超低導通電阻，支持32-40kHz高頻運行

驅動方案BTD5350MCWR隔離驅動芯片 + 米勒鉗位技術抑制SiC誤開通風險，dv/dt耐受性提升50%

輔助電源1700V SiC MOSFET（B2M600170H）反激拓?fù)漭斎肽蛪?000V，輸出功率50W

客戶價值：全生命周期降本增效

?初始成本降低5%：1MW/2MWh系統僅需8臺一體柜

?投資回報周期縮短：效率提升帶來額外發電收益

?維護成本下降：Si3N4陶瓷基板經1000次溫度沖擊無分層，壽命提升3倍

傾佳電子——SiC碳化硅功率半導體賦能零碳未來

作為基本半導體一級代理商，傾佳電子提供：

定制化PCS設計：適配T型三電平/半橋兩電平拓?fù)?/p>

聯合仿真支持：結溫/損耗多工況仿真報告輸出

驅動板整合方案：米勒鉗位/軟關斷/故障協調全保護

立即聯系我們
獲取125kW SiC工商業儲能PCS碳化硅功率模塊解決方案白皮書及樣機測試支持，共同開啟工商業儲能高效時代！

傾佳電子
電話：傾佳電子楊茜 微信&手機：132 6666 3313
郵箱：sunsanna@changer-tech.com
聲明：性能數據基于仿真及第三方實測，實際應用需結合系統設計驗證
