傾佳電子市場需求與先進技術的融合：工商業儲能、PCS拓?fù)浼疤蓟钁?yīng)用綜合分析報告

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

第一部分：全球工商業儲能市場發展態勢與核心驅動力

傾佳電子旨在闡明推動工商業（C&I）儲能市場高速增長的宏觀經濟與政策背景，為后續章節深入探討電力電子技術創新奠定市場需求基礎。

1.1 市場發展軌跡與核心增長驅動力

全球儲能市場正經歷前所未有的擴張期。多方市場分析報告預測，在2025至2032年間，全球儲能市場將以約14%至15%的復合年均增長率（CAGR）持續高速增長。具體到工商業儲能領域，市場規模預計將從2024年的約150億美元增長至2032年的超過443億美元，顯示出強勁的增長潛力 。

這一增長趨勢并非孤立現象，而是由一系列深刻且相互關聯的因素驅動。首要驅動力源于全球能源結構向可再生能源的根本性轉型。太陽能和風能等間歇性能源的大規模并網，對電網的穩定性與可靠性提出了嚴峻挑戰。儲能系統通過在發電高峰期儲存多余能量，在低谷期釋放，成為平抑波動、保障電網安全的關鍵技術 。

對于工商業用戶而言，部署儲能系統的動機則更為直接和多樣化。首先，經濟效益是核心考量。通過“削峰填谷”策略，即在電價低谷時充電，在電價高峰時放電，企業能夠顯著降低峰值電價帶來的高昂電費，實現能源成本的有效管理 。其次，電力可靠性對于制造業、數據中心、醫療保健等關鍵行業至關重要。儲能系統可作為不間斷電源（UPS），在電網故障時提供關鍵負載的備用電力，保障生產和運營的連續性，避免因斷電造成的巨大經濟損失 。最后，隨著全球?qū)ζ髽I(yè)環境、社會和治理（ESG）責任要求的日益提高，部署儲能系統以最大化本地可再生能源（如屋頂光伏）的自用率，減少碳足跡，已成為企業實現可持續發展目標的重要途徑 。

市場的這些核心需求——降低成本、提升可靠性、整合可再生能源——最終都對儲能系統的核心部件，即儲能變流器（PCS），提出了明確的技術要求。為了最大化投資回報率（ROI），儲能系統的全周期往返效率必須盡可能高，因?yàn)槊恳粋€(gè)百分點的效率損失都直接轉化為運營周期內的經濟損失。同時，工商業設施內的物理空間往往有限且成本高昂，因此，更小的系統占地面積（即更高的功率密度）構成了顯著的競爭優勢 。這些對高效率和高功率密度的追求，形成了強大的市場“拉力”，推動著PCS乃至半導體層面從傳統技術向更先進的拓?fù)浼軜?gòu)和以碳化硅（SiC）為代表的寬禁帶半導體材料進行技術迭代。

1.2 演進中的商業模式：從硬件銷售到能源服務

工商業儲能市場正在從傳統的設備采購模式，向更為靈活和復雜的能源服務模式演進。其中，“儲能即服務”（Energy Storage as a Service, ESaaS）模式日益受到關注。在該模式下，用戶無需承擔高昂的初始資本支出，而是通過簽訂服務協議來獲取儲能系統帶來的效益，服務商負責系統的投資、建設和運營 。

與此同時，將分散的工商業儲能資產通過先進的控制與通信技術聚合起來，形成“虛擬電廠”（Virtual Power Plant, VPP），正成為一種創新的商業模式。VPP能夠統一參與電網的輔助服務市場，如調頻、備用容量等，從而為業主開辟新的收入來源 。

這些新興商業模式的出現，不僅降低了儲能技術的應用門檻，也對技術本身提出了更高的要求。ESaaS和VPP運營商需要的是高效、高可靠、可遠程監控，并且能夠?qū)﹄娋W(wǎng)調度指令做出快速、精準響應的儲能系統。由能源管理系統（EMS）進行智能決策、由PCS忠實執行的系統“智慧”，成為了價值創造的核心 。

這種轉變深刻地提升了PCS在價值鏈中的地位。它不再僅僅是一個簡單的電能轉換設備，而是轉變?yōu)橐粋€(gè)創收資產的“中樞神經系統”。這種角色的升級，為在PCS中采用如碳化硅器件等更先進、成本更高的技術提供了充分的商業合理性。因?yàn)橛蒘iC技術帶來的性能提升，如更快的響應速度、更高的轉換效率和更強的系統可靠性，能夠直接轉化為在輔助服務市場中更強的盈利能力和更優的長期運營收益，從而在系統全生命周期內實現更高的投資回報。

1.3 全球主要市場政策框架對比

全球主要經濟體通過各具特色的政策工具，共同推動著儲能市場的快速發展，但其路徑差異對技術選型和供應鏈策略產生了深遠影響。

美國：以《通貨膨脹削減法案》（IRA）為核心，為獨立儲能項目提供了豐厚的投資稅收抵免（ITC），極大地激發了市場活力。然而，法案中新增的“受關注外國實體”（FEOC）限制條款，以及對來自中國的關鍵部件（如電池）可能征收的高額關稅，給供應鏈的穩定性和成本控制帶來了顯著的不確定性 。

歐洲：在《歐洲綠色協議》的宏觀指引下，歐盟及其成員國致力于解決電網瓶頸和可再生能源消納問題。其政策工具箱涵蓋了直接投資補貼、稅收優惠以及容量市場、輔助服務等市場化機制，旨在通過多維度激勵措施引導儲能部署 。

中國：采用了一種自上而下的強力推動模式。政府強制要求新建的大型風能和太陽能發電項目必須按一定比例配置儲能容量。這一“強制配儲”政策以前所未有的規模和速度催生了巨大的市場需求，使中國迅速成為全球最大、增長最快的儲能市場，并極大地推動了產業鏈成本的下降 。

這種政策格局的差異化，為儲能系統的技術發展和供應鏈布局帶來了復雜的挑戰與機遇。美國的政策導向明確鼓勵本土制造和非中國供應鏈，這可能在短期內推高系統成本，但長期有助于培育本土產業生態。中國的規?；袌?chǎng)則持續驅動成本優化，使其在全球供應鏈中占據成本優勢地位 。歐洲對電網服務的側重，則偏好能夠通過技術優勢在多元化市場機制中獲取最大收益的高性能儲能系統。

在此背景下，技術本身成為了一種有效的對沖策略。系統集成商和項目開發商不能再過度依賴單一的低成本供應鏈，而必須構建更具韌性的多元化供應體系。這使得那些能夠提供決定性性能優勢的先進技術變得尤為重要，因?yàn)檫@種優勢可以有效抵消因關稅或供應鏈轉移帶來的成本上升。例如，一個性能卓越且來源不受FEOC限制的SiC功率模塊，在當前美國市場環境下，就具備了超越其物料成本的戰略價值。一個美國開發商在面臨高額關稅時，可以選擇采購來自非受限地區（如基本半導體等公司在中國的非受限生產基地）的SiC器件，雖然初始采購成本可能較高，但憑借SiC帶來的更高效率和功率密度，結合ITC稅收抵免，最終仍能確保項目的整體經濟性，成功利用技術創新穿越了復雜的政策迷霧 。

表1：全球工商業儲能市場規模預測匯總 (2025-2032年)

注：不同報告的統計口徑（全市場 vs. C&I細分市場）和方法論存在差異，但均指向強勁的增長趨勢。

第二部分：儲能系統的架構核心：PCS拓?fù)浼夹g(shù)路線

在明確了市場需求之后，本章節將深入探討儲能系統的技術核心——PCS的內部架構，詳細解析不同逆變器拓?fù)涞墓こ虣?quán)衡。

2.1 基本原理：逆變器在電池儲能系統（BESS）中的作用

PCS是連接電池與電網/負載之間的關鍵橋梁，其核心是電力電子逆變器。它的主要功能是實現電能的雙向變換：在充電時，將電網的交流電（AC）轉換為直流電（DC）為電池充電；在放電時，將電池的直流電（DC）轉換成符合電網標準的交流電（AC）供給負載或反饋至電網 。因此，逆變器拓?fù)浣Y(jié)構的選擇，是PCS設計中至關重要的決策，它從根本上決定了系統的效率、輸出電能質量（以諧波失真度衡量）、物理尺寸、可靠性及最終成本。

2.2 傳統主力架構：兩電平電壓源逆變器（2L-VSC）

兩電平電壓源逆變器（2L-VSC）是目前工業應用中最為成熟、結構最簡單、成本最低的拓?fù)浣Y(jié)構 。其每個橋臂通過開關動作，在輸出端產生兩個電壓電平（通常為直流母線電壓的正負一半，即+V_{dc}/2 和-V_{dc}/2），從而合成階梯狀的交流電壓波形 。

其核心優勢在于元器件數量少，控制邏輯相對簡單。然而，其固有缺陷也十分突出。首先，輸出波形含有大量的諧波，總諧波失真（THD）較高，必須配置體積龐大、成本高昂且會引入額外損耗的輸出濾波器才能滿足并網要求。其次，拓?fù)渲械墓β书_關器件（如IGBT或MOSFET）在關斷時需要承受整個直流母線電壓，這導致了巨大的開關損耗，尤其是在高開關頻率下。這一特性迫使設計者陷入兩難的權衡：要么選擇較低的開關頻率以降低開關損耗，但這會進一步增大濾波器的體積和成本；要么接受高開關損耗以減小濾波器，但這會嚴重犧牲系統效率 。

2.3 邁向更高性能：三電平（3L）架構的演進

為了突破兩電平拓?fù)湓诟吖β?、高電壓?yīng)用中的瓶頸，三電平架構應運而生。三電平拓?fù)渫ㄟ^(guò)引入一個中間電位點（通常是直流母線的中性點），使得每個橋臂的輸出能夠在三個電平（+Vdc?/2、0和-V_{dc}/2）之間切換 。

相較于兩電平，三電平輸出的電壓波形更接近理想的正弦波，諧波含量顯著降低。這一改進帶來了多重優勢：首先，大幅減小了輸出濾波器的尺寸、重量和成本；其次，每個主開關器件承受的電壓應力降低為母線電壓的一半，從而顯著降低了開關損耗；最后，更低的電壓階躍（dv/dt）也減少了電磁干擾（EMI） 。從兩電平到三電平的演進，是旨在提升效率和電能質量的戰略性選擇。它允許PCS在更高的開關頻率下運行，從而進一步縮小電感、電容等無源元件的體積，最終實現功率密度的提升 。以下是幾種主流的三電平拓?fù)洌?

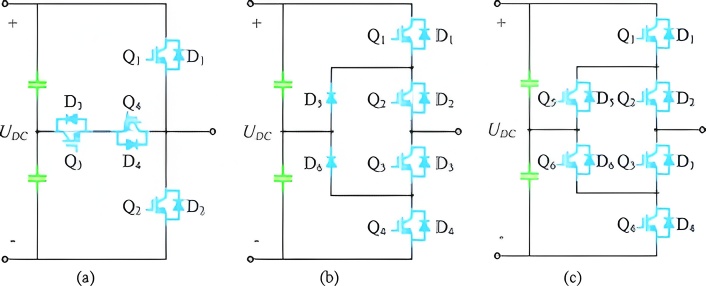

2.3.1 中點鉗位型（NPC）

中點鉗位型（Neutral-Point Clamped, NPC）是最經典的三電平拓?fù)?。它通過在每個橋臂中增加兩個鉗位二極管，將輸出端鉗位到直流母線的中性點，從而產生零電平 。這種結構巧妙地將主開關器件的電壓應力減半，使其在歷史上成為中高壓變流器的首選。然而，NPC拓?fù)涞囊粋€(gè)主要缺點是功率器件之間的損耗分布不均衡，特別是內管（靠近中點的開關）和外管（靠近直流母線兩端的開關）的導通損耗差異較大，這給熱設計和系統長期可靠性帶來了挑戰 。

2.3.2 T型中點鉗位型（TNPC）

T型中點鉗位型（T-Type NPC, TNPC）是對傳統NPC拓?fù)涞默F(xiàn)代化改進，效率更高。它用一個雙向開關（通常由兩個背靠背的IGBT或MOSFET構成）替代了NPC中的兩個鉗位二極管，用于連接輸出端與中性點 。當逆變器輸出零電平時，電流流經這個導通電阻極低的雙向開關，而非傳統NPC中的一個開關管和一個二極管。這一改變顯著降低了導通損耗，使得T型拓?fù)湓谡麄€(gè)負載范圍，尤其是在光伏、儲能系統頻繁工作的“部分負載”區間，展現出比NPC更高的效率 。在T型拓?fù)渲校鈧?cè)的開關（T1, T4）仍需承受全母線電壓，而連接中性點的開關（T2, T3）只需承受一半母線電壓 。

2.3.3 有源中點鉗位型（ANPC）

有源中點鉗位型（Active Neutral-Point Clamped, ANPC）是更為先進的拓?fù)?。它將NPC拓?fù)渲械你Q位二極管替換為有源開關器件（IGBT或MOSFET） 。這種設計引入了額外的開關狀態和電流換流路徑，賦予了控制器更強的靈活性。通過在不同的零電平狀態之間進行選擇性切換，可以主動地調節和平衡各個功率器件上的熱損耗，從而有效解決了傳統NPC拓?fù)渲袚p耗不均的核心痛點 。盡管ANPC拓?fù)涞目刂聘鼮閺?fù)雜，元器件數量也更多，但它在要求嚴苛的高性能應用中，能夠提供更優的性能和更高的可靠性。

從兩電平到三電平，再到T型和ANPC等優化三電平拓?fù)涞难葸M(jìn)路徑，清晰地展示了電力電子技術為響應第一部分所述市場需求而進行的持續創新。對更高效率（以最大化經濟回報）和更高功率密度（以降低占地和系統成本）的追求，使得三電平拓?fù)?，特別是效率表現優異的T型拓?fù)洌诠ど虡I(yè)儲能PCS領域的吸引力日益增強，盡管其復雜度和成本相對較高。這種技術升級的背后，是市場經濟驅動力與工程技術可能性之間相互作用的必然結果。

表2：PCS逆變器主要拓?fù)浣Y(jié)構對比矩陣

第三部分：碳化硅（SiC）：下一代PCS的核心使能技術

本章節將深入論證，碳化硅不僅是對傳統硅基功率器件的漸進式改良，更是一種顛覆性技術，它能夠完全釋放先進PCS拓?fù)浼軜?gòu)的潛力，將系統性能推向新的高度

3.1 材料的代差優勢：從硅（Si）到碳化硅（SiC）

碳化硅（SiC）作為第三代半導體的代表，其基礎物理特性相較于傳統硅（Si）材料具有壓倒性優勢。SiC擁有約3倍于Si的禁帶寬度（Bandgap），這意味著它可以在更高的溫度下穩定工作；其臨界擊穿場強是Si的近10倍，使其能夠在更薄的漂移層內阻斷更高的電壓，從而大幅降低器件的導通電阻；而其熱導率約為Si的3倍，意味著器件產生的熱量能夠更有效地被導出 。

這些卓越的材料特性直接轉化為器件層面的性能飛躍。首先，SiC MOSFET能夠在給定的耐壓等級下，實現遠低于同規格Si IGBT或Si MOSFET的導通電阻（RDS(on)?）。其次，SiC器件的開關過程極快，且?guī)缀鯖](méi)有尾流電流和反向恢復電荷，使得其開關損耗（Eon?, Eoff?）相比Si IGBT呈數量級地降低。最后，優異的耐高溫特性和高熱導率，使得SiC器件可以在更高的結溫下可靠運行，并簡化了散熱系統的設計 。

3.2 量化性能飛躍：SiC MOSFET特性深度解析

通過對基本半導體（BASiC Semiconductor）提供的SiC MOSFET產品數據手冊進行分析，可以清晰地量化其性能優勢。

1200V等級器件：以B3M013C120Z和B3M040120Z為例，它們分別實現了13.5mΩ和40mΩ的極低典型導通電阻。同時，其柵極電荷（Qg?）和開關能量（Eon?, Eoff?）等動態參數也表現優異，遠勝于同等規格的硅基IGBT 。

750V等級器件：B3M010C075Z在750V耐壓等級下，實現了僅10mΩ的典型導通電阻，展現了極高的電流密度和功率密度潛力 。

橫向性能對比：測試報告顯示，基本半導體的第三代（B3M）1200V 40mΩ產品（B3M040120Z），在導通電阻的溫度穩定性、閾值電壓（VGS(th)?）等方面與國際一線品牌的平面柵工藝產品性能相當，且其品質因數（FOM=RDS(on)?×Qg?）更具優勢。與溝槽柵工藝產品相比，則呈現出不同的性能權衡，例如在高溫下導通電阻的增幅更小 。雙脈沖測試數據進一步證實，其動態開關損耗（ E_{on}和E_{off}）具有很強的市場競爭力 。

這些參數并非孤立的數字，它們是構筑卓越系統性能的基石。更低的R_{DS(on)}直接降低了系統的導通損耗。更低的E_{on}和E_{off}是降低開關損耗、實現高頻化的關鍵。更低的Q_g意味著驅動器件所需的能量更少，簡化了柵極驅動電路的設計和功耗。而優異的結-殼熱阻（Rth(j?c)?）則意味著器件產生的熱量可以更高效地散發出去，從而允許使用更小、成本更低的散熱器 。

3.3 應用案例研究：在125kW工商業PCS中實現價值

3.3.1 系統級影響：效率、密度與經濟效益的全面提升

將SiC MOSFET應用于125kW工商業PCS，其價值得到了充分驗證。實際案例表明，用SiC方案替代傳統的IGBT方案，可帶來超過1%的系統平均效率提升和超過25%的功率密度提升。這一性能飛躍具有顯著的商業意義：它使得原先主流的100kW/200kWh儲能一體柜，能夠在幾乎相同的物理尺寸內容納125kW/250kWh的容量，從而將系統初始投資成本降低5%，并將投資回報周期縮短2至4個月 。這清晰地展示了從元器件級的技術優勢到系統級乃至項目投資回報層面的價值傳遞鏈條。

3.3.2 關鍵器件深度分析：BMF240R12E2G3模塊仿真數據解讀

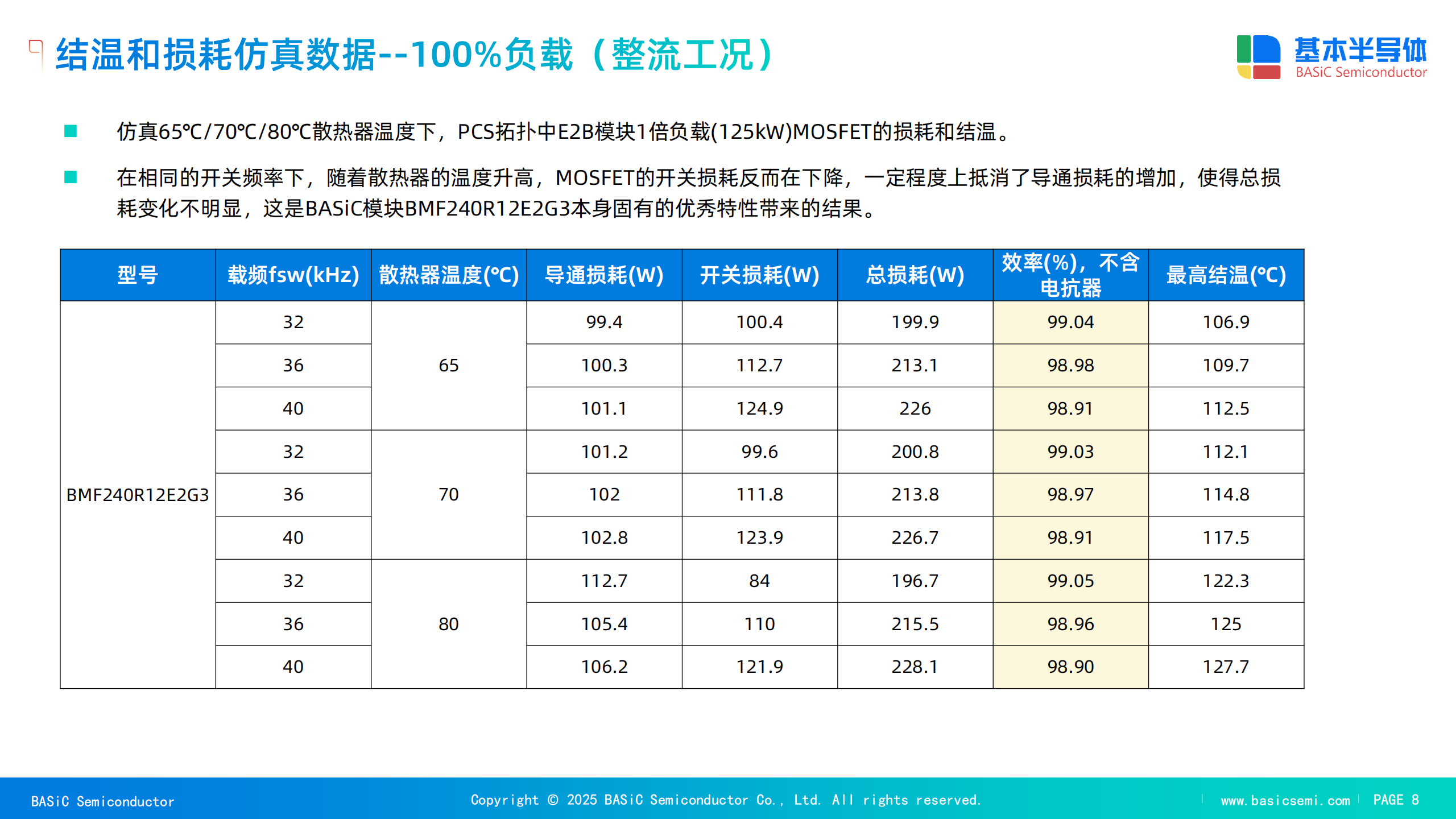

對基本半導體BMF240R12E2G3 SiC功率模塊在125kW PCS應用場景下的仿真數據進行分析，可以更細致地揭示SiC器件在實際工況下的行為特性。該仿真覆蓋了不同負載（125kW, 137.5kW, 150kW）、不同開關頻率（32, 36, 40 kHz）以及不同散熱器溫度（65, 70, 80°C）下的整流與逆變兩種工作模式 。

數據顯示，導通損耗隨著負載電流和溫度的升高而增加，這符合R_{DS(on)}的正溫度系數特性。開關損耗則隨著開關頻率和負載電流的增加而增加。這兩種損耗的相互作用，共同決定了器件的最終結溫和系統的整體效率。這份全面的數據為系統設計者提供了一張?jiān)敱M的“熱與效率地圖”，使其能夠精確評估不同工作點下的熱裕量、系統效率，并直觀地看到提升開關頻率對損耗和散熱的量化影響。

表3：1200V SiC MOSFET關鍵參數橫向?qū)Ρ?/strong>
