----翻譯自Anoma Dayawansa McCoy在2005年撰寫的博士論文《Intensity Noise Suppression Using A Semiconductor Optical Amplifier: Characterizations and Applications》

概述：

在這一章中討論了非相干光源中強度噪聲的特性，并研究了這種噪聲如何受到源強度、光譜形狀和帶寬等因素的影響，實驗結果和數值仿真用于驗證和理解這些特性，為后續章節中提出的噪聲抑制技術的評估提供了基礎。

1 非相干光的統計特性

自發輻射是當今大多數常見光源的基本過程，這類光源（包括自然光源和人造光源）發出的光，是大量受激原子或分子自發躍遷到較低能級時輻射的結果，發射出的光包或光子彼此獨立產生，在很寬的光譜范圍內隨機出現。單個光子的相位是隨機的，產生的光是不相干的，通常稱為熱光。相比之下，激光是高度相干的，由通過受激輻射產生的有序光子組成。

自發輻射本質上是有噪聲的，會導致連續光（CW）強度的隨機波動。這種強度噪聲是由構成光帶寬的隨機相位光譜分量的拍頻引起的，并通過光電檢測過程的平方律特性表現出來。從分析角度來看，熱光的復電場可以用統計獨立的傅里葉分量表示為公式（2.1），其中積分是在光源的整個光帶寬Δν上進行計算。

這里，E(ν)=|E| ejΦ是頻率ν處的復場分量，|E|和Φ是代表場振蕩幅度和相位的隨機變量。對于偏振光，|E|)和Φ分別遵循瑞利分布和均勻分布，同時可以證明，在給定的空間和時間點，復場E(t)遵循圓高斯統計[11]。

本論文主要研究窄帶偏振非相干光。這種窄帶光保留了偏振熱光源的統計特性[11,14]，因此可以用公式（2.1）描述，其中Δν現在代表光譜濾波后信號的帶寬。

2 測量強度噪聲

光信號的強度噪聲可以通過探測器光電流的功率譜密度（PSD）來表征。然而，光電流還包括散粒噪聲和熱噪聲分量，為了準確測量光源強度噪聲，必須考慮這些分量。

散粒噪聲是由光子到達探測器的隨機時間引起的，對于PIN光電二極管，散粒噪聲PSD，Sshot由公式（2.2）給出：

這里，Ip是平均光電流，它與輸入光功率直接相關。q和RL分別是電子電荷和探測器負載電阻。另一方面，熱噪聲與輸入光強度無關，是由負載電阻中電子的隨機熱運動產生的。其PSD Sthermal可以用公式（2.3）描述，其中kB是玻爾茲曼常數，T是絕對溫度。注意，熱噪聲和散粒噪聲的功率譜密度在很寬的頻率范圍內都是平坦的，因此通常被建模為白噪聲過程。

在實際使用非相干光的系統中，熱噪聲和散粒噪聲水平通常遠低于光源強度噪聲，因此不會顯著影響檢測到的信號質量。探測器輸出的總噪聲可以表示為光源、散粒噪聲和熱噪聲的獨立貢獻之和：

典型光接收器中不同噪聲貢獻之間的關系將在2.4節中進一步討論。

除了PSD，噪聲還可以用相對強度噪聲（RIN）來表征，這是一個直接量化連續波光信號強度噪聲水平的品質因數：

這里ΔPo2是光信號的均方強度波動譜密度（單位為W2/Hz），Po,avg是平均光功率（單位為W）。需要注意的是，ΔPo2是在特定電頻率下測量的。由于在接收器中光功率與電流成正比，公式（2.5）也可以用電噪聲功率Pe表示為公式（2.6）：

因此，通過測量得到的電噪聲PSD，ΔPe與平均電功率Pe,avg的比值，可以得到光信號的RIN?？俁IN (RINT) 由公式（2.7）給出，其中f代表感興趣的頻率：

一般來說，RIN可以被視為一種反信噪比（SNR），是評估信號質量的良好品質因數。噪聲譜密度給出了系統在感興趣頻率處的總噪聲，而RIN是系統性能的度量，因此直接關系到可實現的誤碼率（BER）。

本文中所有的噪聲測量均采用兩種方法之一（在進行噪聲測量時會指明具體技術），具體取決于所需的電帶寬。大多數噪聲測量使用低噪聲（噪聲等效功率為2.5pW/Hz1/2）的New Focus 1811型光接收器，它由一個InGaAs PIN光電二極管和一個跨阻放大器組成。該接收器的3 dB帶寬為125 MHz，在1550 nm處其光功率與電流的轉換因子約為600A/W。探測器的輸出連接到Marconi（型號2382）射頻頻譜分析儀，用于在所需的100 MHz頻率下測量電噪聲PSD。在進行RIN測量時，使用數字示波器測量光電探測器輸出的平均電壓Vavg，并使用P=Vavg2/RL計算電信號的平均功率。測量的不確定度基于頻譜分析儀和示波器的額定精度進行估算，計算結果為±1dB。另外，當需要更寬的電帶寬時，使用帶寬為22GHz的Agilent光波分析儀測量RIN。

3 數值模型

為了更好地理解不同系統參數對光源噪聲的影響，開發了一個數值模型來預測窄帶非相干光的強度噪聲特性。該模型基于H.S. Kim等人在參考文獻[14]中提出的數學分析。在該分析中，偏振熱光源的強度波動通過關系covI(τ) = |ΓE(τ)|2與光場的統計特性相關聯，其中covI(τ)是強度的協方差，ΓE(τ)是輸入光場的自相干函數。利用這個關系，結合著名的維納-辛欽定理，推導出了光源噪聲PSD, Ssource(f)的解析表達式，該表達式基于窄帶光信號的頻譜密度：

這里，α是光功率到電流的轉換因子，Io是光源的強度，RL是光電探測器的負載電阻。Ψ(ν)是光PSD的頻譜包絡函數，歸一化為單位功率并移至中心頻率為零。從概念上講，這個公式表明在特定頻率f處的噪聲是所有頻率差為f的光譜分量對的乘積的疊加。因此，公式（2.8）可用于數值評估任意形狀輸入光譜下光電探測器輸出的強度噪聲。數值計算的更多細節在附錄A中給出，需要注意的是，模型的輸入光PSD可以是解析函數或?qū)嶒?yàn)測量的光譜數據。

使用圖2.1所示的實驗裝置對數值模型的準確性進行了實驗驗證。在整個研究過程中，所有實驗均使用EDFA產生的ASE作為非相干光源，因?yàn)檫@些光纖光源在我們實驗室中很容易獲得。所需的窄帶輸入通過使用無源光濾波器（如FBG）對寬帶光譜進行整形得到。本實驗中使用的濾波器形狀如圖2.3所示。使用低噪聲光電探測器和頻譜分析儀（如2.2節所述）在100 MHz下進行RIN測量，測量結果以及預測的RIN值如圖2.2所示。在這種情況下，將實驗測量的濾波器函數作為模型的輸入。從圖2.2中可以明顯看出，理論預測與測量結果非常吻合。通過驗證數值模型的準確性，我們可以放心地使用它來預測任意光譜形狀的偏振熱光的RIN。

接下來的部分將進一步詳細探討強度噪聲的特性。特別是研究RIN與光源強度、帶寬、光譜形狀、電頻率和色散的關系。

4 強度噪聲的特性

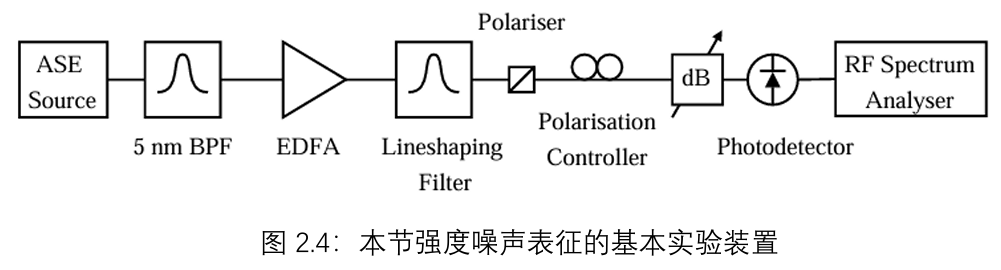

后續表征所使用的實驗裝置如圖2.4所示。與之前一樣，使用EDFA產生的ASE作為非相干寬帶光源，5nm帶通濾波器和在線EDFA用于增加感興趣帶寬內的光譜密度。在每種情況下，使用前面章節中概述的數值模型估計預測的噪聲PSD。

4.1 噪聲與光強度的關系

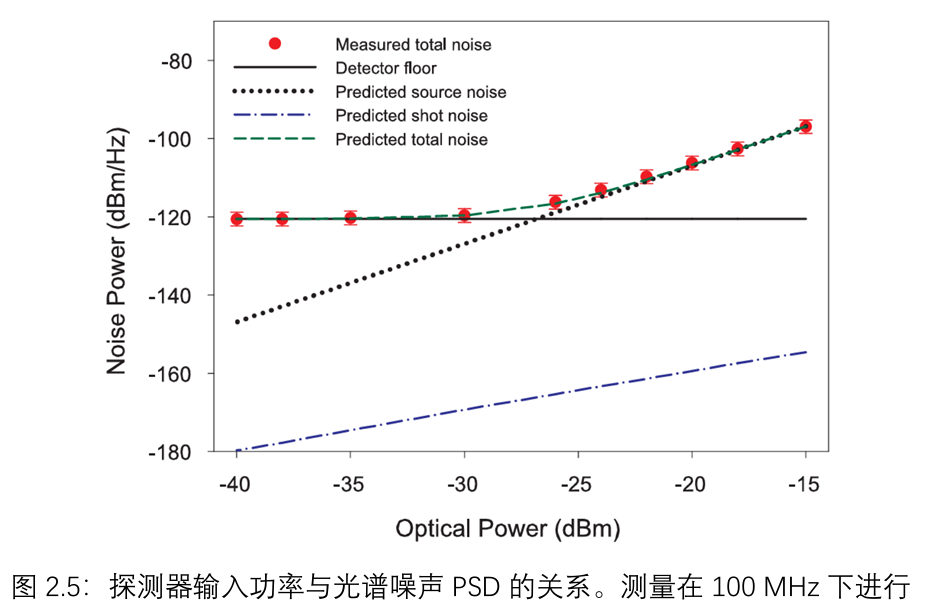

為了研究光源功率對強度噪聲的影響，使用可變光衰減器VOA控制進入光接收器的輸入功率。在100 MHz的電頻率下測量噪聲，此特定表征使用的濾波器帶寬為0.48 nm（59 GHz）。噪聲PSD的實驗和預測結果如圖2.5所示，同時還給出了散粒噪聲和探測器熱噪聲，散粒噪聲Sshot使用公式（2.2）計算，負載電阻為50Ω，探測器底噪是沒有光輸入時探測器輸出的噪聲功率, 通過實驗測量得到。

不出所料，預測的總噪聲與實驗測量結果非常吻合。在較高功率水平下，光源強度噪聲占主導，此時光源噪聲的預測值也與測量值緊密相符。預測的光源噪聲在對數 - 對數尺度上是一條斜率約為2的直線，這與公式（2.8）中光強度與噪聲PSD之間的二次關系相對應。在較低功率下，測量值遵循探測器噪聲水平，因?yàn)樵谶@個區域系統顯然受探測器噪聲限制。需要注意的是，在本次表征所考慮的功率水平下，散粒噪聲的貢獻可以忽略不計。

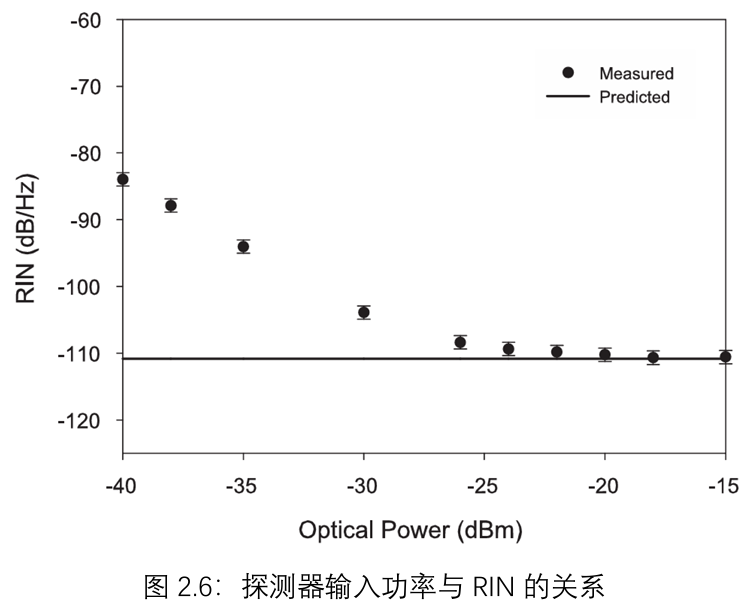

相應的RIN與光強度的關系如圖2.6所示。正如公式（2.6）所預期的，預測的RIN與接收光強度無關。然而，在較低功率水平下，實驗RIN值與計算值有顯著偏差。這種差異是由于探測器噪聲限制造成的，在該區域，光功率的降低并不會導致總噪聲的可測量降低。另一方面，隨著光功率增加，光源噪聲也相應增加。一旦光源噪聲超過探測器底噪，光強度的任何進一步增加都會導致測量的強度噪聲水平成比例增加，從而使RIN保持恒定。這在圖2.6中可以明顯看出，當功率水平≥-20 dBm時，測量的RIN接近預測值約 -110dB/Hz。在論文的其余部分，所有給出的RIN測量均在光功率為 -14 dBm下進行，此時光源噪聲遠超過探測器底噪。從上述結果可以明顯看出，窄帶非相干光的RIN以及因此的SNR不能通過增加接收信號功率來改善。

4.2 噪聲與光源帶寬的關系

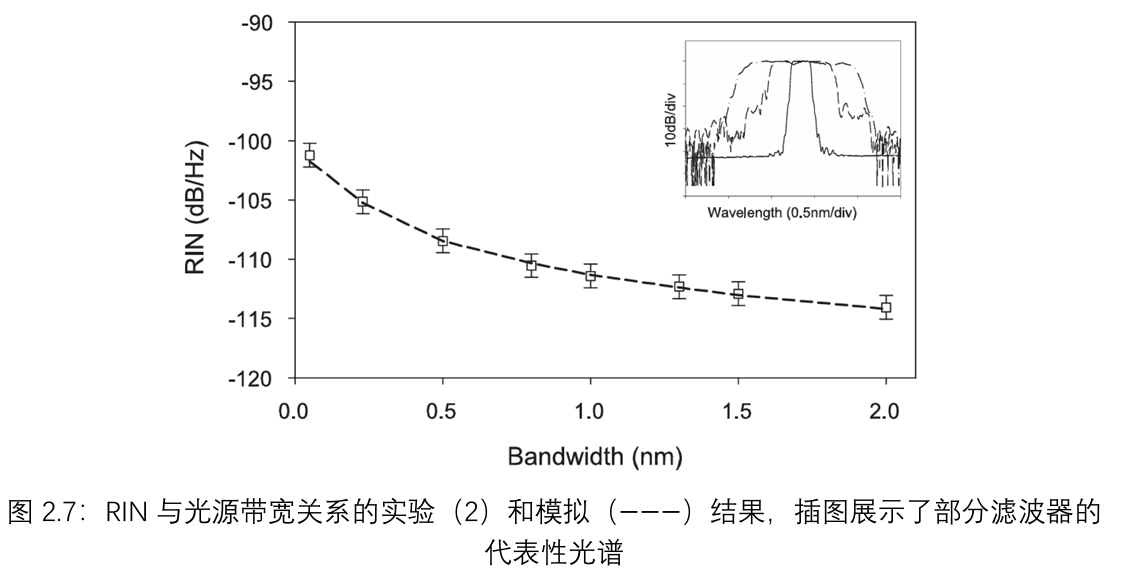

為了量化噪聲與光源帶寬的關系，對八種不同寬度的濾波器（寬度分別為0.05、0.24、0.5、0.8、1.0、1.3、1.5和2.0 nm）重復進行RIN測量。還為每個濾波器函數計算了相應的RIN值，并與實驗數據一起顯示在圖2.7中。本實驗中使用的所有濾波器形狀相似，均為具有陡峭滾降的FBG，如插圖所示。

可以看到，RIN隨著帶寬的增加而降低（即SNR增加）。當線整形濾波器寬度從0.05 nm變化到2.0 nm時，RIN降低了超過12 dB，在線性單位中這是16倍的變化。

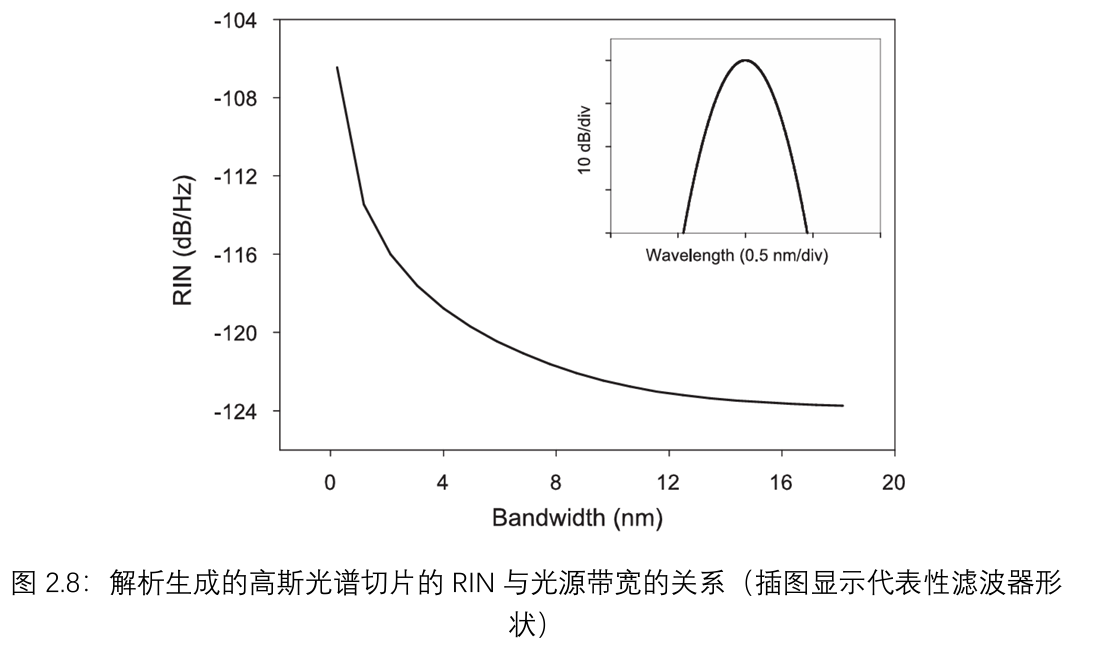

為了在比實驗室可用濾波器寬度大得多的范圍內評估噪聲與光源帶寬的關系，使用數值模型計算了不同寬度的解析生成的高斯切片的RIN。結果如圖2.8所示，與圖2.7呈現相同的趨勢，表明RIN與光源帶寬成反比。從這些結果可以明顯看出，通過增加光源帶寬可以顯著提高信號質量。

4.3 噪聲與光源光譜形狀的關系

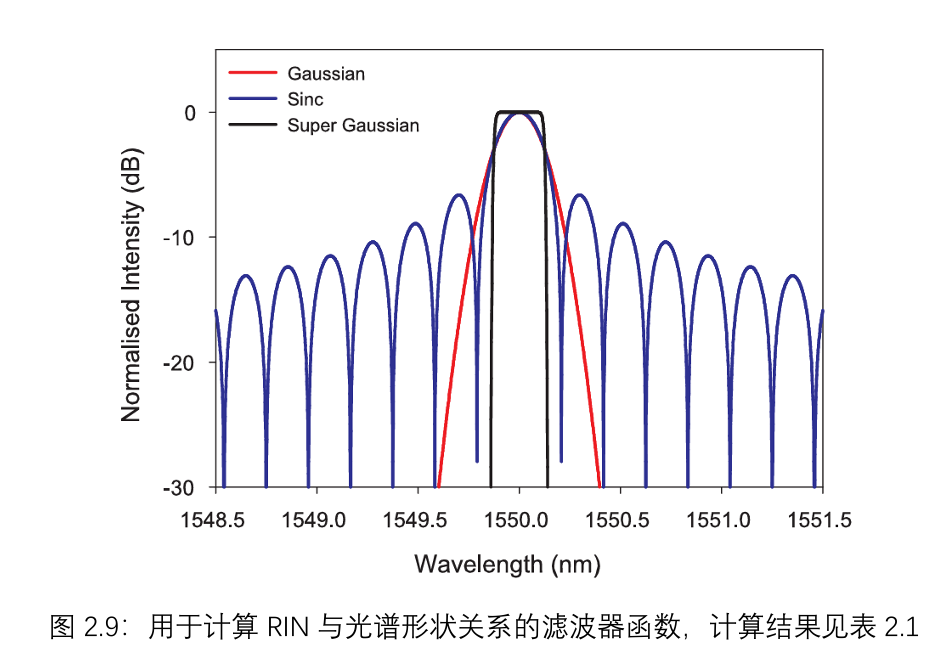

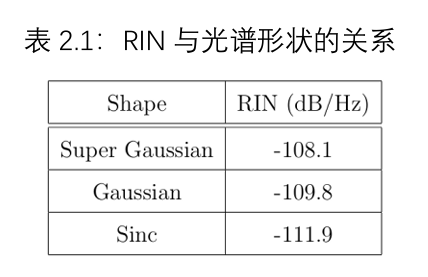

從公式（2.8）明顯可知，光源光譜的形狀ψ(ν)也會對信號噪聲產生影響。因此需要注意，盡管上述圖2.7和圖2.8呈現出相同的趨勢，但由于濾波器形狀存在顯著差異，實際的相對強度噪聲（RIN）值并不能直接進行比較。進一步利用三種解析生成的光譜形狀（sinc、高斯和10階超高斯，如圖2.9所示）展開研究，這三種光譜形狀具有相同的3 dB帶寬。三種光譜對應的計算RIN值如表2.1所示。從這些結果可以看出，盡管3 dB濾波器帶寬相同，但不同的光譜形狀會導致不同水平的RIN。

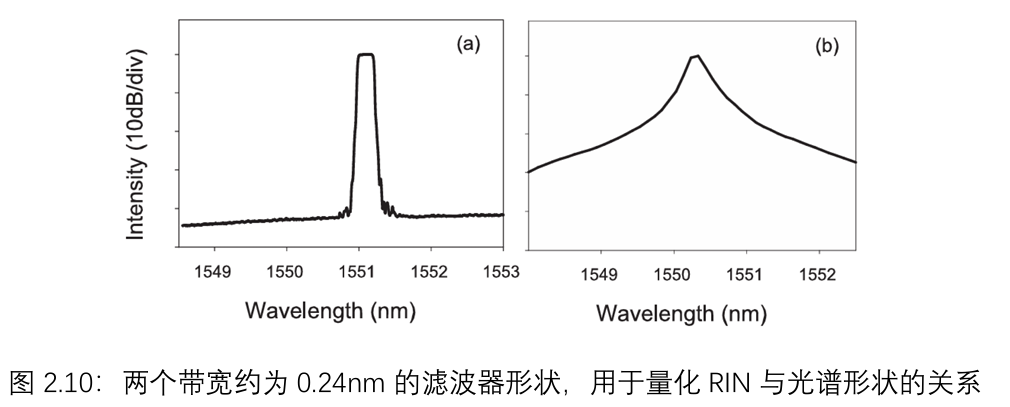

這一點也通過實驗得到了驗證。實驗使用了兩個3 dB帶寬約為0.24 nm的濾波器，其濾波器函數如圖2.10所示。陡峭滾降的濾波器的RIN值為-105.2 dB/Hz，而更接近鐘形的濾波器的RIN值則明顯更優，為-109.1 dB/Hz。

這些結果表明，對于相同的3 dB帶寬，具有更陡峭滾降的濾波器比20 dB帶寬更寬的同類濾波器顯示出明顯更高的噪聲水平。因此，光源光譜形狀在窄帶熱光的噪聲特性中起著重要作用。

4.4 噪聲與電頻率的關系

如2.3節之前所討論的，由公式（2.8）給出的光源噪聲Ssource(f)，是所有頻率差為f的拍頻分量之和。只要f遠小于光源帶寬Δν ，光源的RIN就可以近似認為與測量頻率無關（即白噪聲近似是有效的）。然而，當感興趣的頻率接近光帶寬時，從公式（2.8）明顯可知，頻率差為f的拍頻分量數量會相應減少，從而降低RIN。從圖2.11（a）中可以清楚地看到這一點，圖中展示了0.24nm（約30GHz）光源帶寬在30GHz頻率范圍內的RIN計算結果；在約5GHz之后，RIN出現明顯的“滾降”。

在實驗中，只要光源帶寬Δν遠大于探測器帶寬，白噪聲近似就成立。通過測量30GHz光源切片在22GHz帶寬上的RIN光譜也證實了這一點。同樣，RIN在5GHz的光譜范圍內大致保持恒定，之后才觀察到輕微的滾降。

4.5 噪聲與色散的關系

如2.1節所討論的，由于各個相位分量的統計獨立性，不同光譜分量之間的相對相位延遲不會改變熱光場的統計特性，通過對光施加色散進行實驗驗證了這一點。

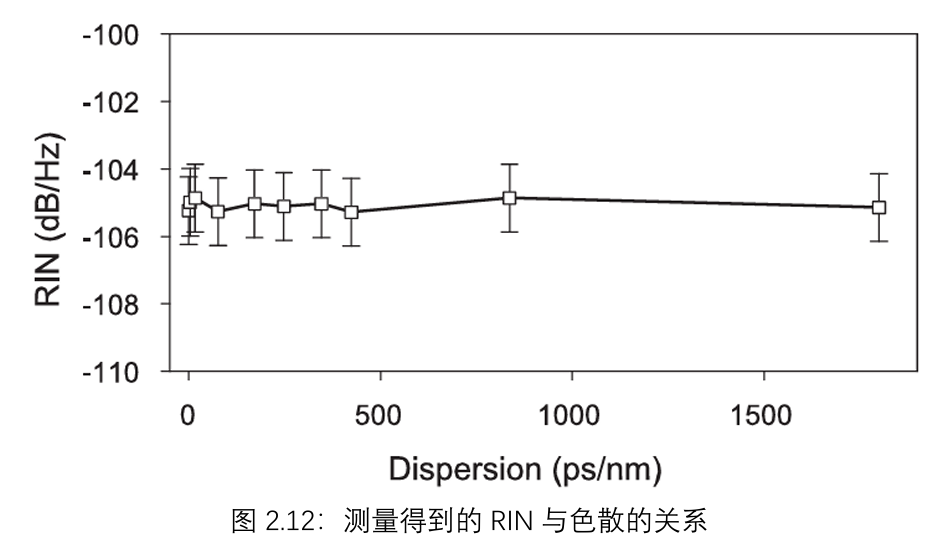

我們將窄帶熱光（光譜帶寬為0.24nm）注入到不同長度的單模光纖（SMF）中，然后監測輸出的RIN。在100MHz下測量的RIN如圖2.12所示，正如預期的那樣，RIN確實不隨增加的色散而變化。相比之下，引入飽和SOA來抑制熱光的強度波動，會產生統計特性截然不同的光，其噪聲特性實際上會受到色散的影響。這將在第3章中進行更詳細的討論。

5 總結與討論

通過實驗和理論研究了窄帶熱光中強度噪聲的特性。證實了過量光子噪聲與光強度成正比，因此，不能通過增加信號功率來提高信噪比。噪聲還被證明與光源帶寬成反比，并且強烈依賴于光譜分布的形狀。熱光的白噪聲近似在很寬的電帶寬范圍內是有效的。最后，正如預期的那樣，由于非相干光的隨機相對相位關系，測量到的噪聲不受色散的影響。
