一、核心發展方向 程瑜 187 0211 2087

在用戶側儲能領域，工商業儲能是當前主要應用場景之一。從2022 年已并網的儲能項目來看，用戶側并網占比達 8.36%，其中工商業儲能規模占比高達 98.6%，凸顯其在用戶側儲能中的重要地位。

隨著各省市峰谷電價機制的深化，部分區域已實現儲能系統 “兩充兩放” 的運行模式，工商業儲能的經濟性優勢進一步凸顯。同時，電力供應管理政策的影響下，工商業企業對儲能設備的需求持續上升，預計 2023-2025 年工商業儲能將成為用戶側儲能的主要增長點。

工商業儲能的典型應用場景涵蓋峰谷電價管理、需（容）量?jī)?yōu)化、應急備電與動態增容、需求側響應等方面：

峰谷電價管理：通過低谷時段儲電、高峰時段放電，利用電價差降低用電成本；

需（容）量?jī)?yōu)化：通過儲能系統靈活調節用電負荷，優化需量電費支出；

應急備電與動態增容：在電網故障或容量不足時提供備用電源，保障生產連續性；

需求側響應：根據電網調度指令調整用電行為，提升電力系統穩定性。

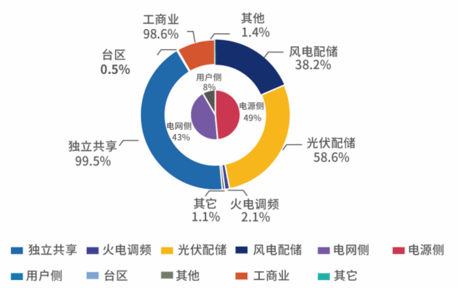

數據來源：EESA數據庫

如何通過工商業儲能設備實現上述功能及安全、可靠經濟運行，顯然已成為大多儲能集成廠家關注的關鍵點，而作為儲能設備的“大腦”EMS也成為其中關鍵的一環，市場需求逐年增加。

二、應用場景

2.1 工商業儲能柜：中小型場景的靈活能源管家

工商業儲能柜是面向中小型工商業用戶（如工廠、園區、數據中心、商業綜合體等）的模塊化儲能設備，采用標準化柜體設計，集成電池組、電池管理系統（BMS）、能量管理系統（EMS）及安全防護模塊，單機容量通常在 50-500kWh，適配 100kW 以下功率需求。

2.2 儲能集裝箱：大規模儲能的標準化基建

儲能集裝箱是將電池系統、變流器（PCS）、溫控系統、消防系統等集成于20/40 英尺標準集裝箱內的大型儲能單元，單機容量通常為 1-5MWh，功率可達 1-2MW，主要應用于電網側、集中式新能源配套（如 “風光儲” 一體化項目）及大型工商業園區。

三、安科瑞儲能能量管理系統Acrel-2000ES

安科瑞儲能能量管理系統Acrel-2000ES，專門針對設備供應商、儲能集成商、電池商所生產的工商業儲能柜、儲能集裝箱研發的一款儲能EMS。具有完善的儲能監控與管理功能,涵蓋了儲能系統設備(PCS、BMS、電表、消防、空調等)的詳細信息,實現了數據采集、數據處理、數據存儲、數據查詢與分析、可視化監控、報警管理、統計報表等功能。在高級應用上支持能量調度,具備計劃曲線、削峰填谷、需量控制、防逆流等控制功能。

系統通過直采或者通過通訊管理機或串口服務器將儲能柜或者儲能集裝箱內部的設備接入系統。

3.1 接入設備

Acrel-2000ES，具備多種接口、多種協議對接的能力，支持多種設備接入。

3.2 技術參數

3.3 功能與策略

手動策略：支持手動進行并離網切換，需PCS協議支持控制

計劃曲線(削峰填谷)：用戶依據當?shù)胤謺r(shí)電價自行配置電價模板，設定不同時段內PCS的充放功率，組成削峰填谷策略模版;提供按日、按周配置策略模版的功能。適應多地區、多電價環境下策略運行模式。

需量控制：通過在總進線的變壓器低壓側接入總表實時采集需量值，當需量值達到限制值(可設)時觸發需量控制，系統根據配置的參數進行對儲能做減小充電、放電等動作。

動態擴容：通過在總進線的變壓器低壓側接入總表實時采集變壓器負載率，當變壓器負載率達到限制值(可設)時觸發保護，系統根據配置的參數進行對儲能做減小充電、放電等動作。

防逆流控制：通過在總進線的變壓器低壓側接入總表實時采集逆功率數據，當出現反向功率且達到限制值(可設)，系統根據配置的參數進行對儲能做靜置、減小放電、充電等動作。系統的防逆流策略實現是軟件保護，若需要實現響應更快、更靠譜的保護，則需要加上相應的逆功率保護裝置，檢測到逆流立即跳閘保護。

備用電源：在電網出現異常或者故障時，支持離網運行，需PCS支持該項功能。

動環保護策略：實時讀取設備運行數據，結合限值參數進行異常告警保護及聯動控制

3.4 系統特點

工業觸摸屏電腦：配置工控機與監控屏一體機支持13.3人機交互界面，實現設備監控、儲能優化調度，參數設置、通信管理、實時告警等，實現本地化管理功能。

數據采集功能強大：支持儲能變流器、電池管理系統、計量表計、溫控系統,消防系統等數據采集功能。

接入設備可自由組合可擴展：設備接口豐富，根據用戶要求可靈活配置(可通過通訊管理機、串口服務器等做設備擴展接入)。

數據采集和轉發：支持串口、TCP/IP，4G(選配)等通信模式，可與第三方平臺數據交換。支持IEC101、IEC104、Modbus RTU、ModbusTCP、CDT等電力通信規約。

功能特點：支持遠程秒級遙調遙控，緊急啟停;策略運行支持本地模式和遠程模式;支持削峰填谷、需量控制、逆功率保護、計劃跟蹤等策略。

安裝方便：面板式安裝，PCS、BMS，計量、溫控、消防等，支持基于RS485、干接點混合組網，方便安裝。

3.5 系統功能

3.5.1 主控進程

接收通信管理進程送來的數據并處理；按要求生成告警信息，提交給人機界面，并保存到數據庫；完成計算量的定時計算，2-3秒/次，支持嵌套；將采集的信息量保存到歷史數據庫；處理人機界面、圖形組態的數據請求；統計處理。

3.5.2 數據庫管理

3.5.3 通訊管理

添加通道、設備。設置通道參數:TCP、UDP串口(波特率、數據位、停止位、校驗類型、流控制等)；設置設備參數(裝置地址裝置名稱、通信規約、IP地址、端口號、遙測、遙信、電度、SOE、遙控、定值)。

3.5.4 圖形組態

3.6 產品結構

3.6.1 一體化裝置

監視屏+工控機=工業觸摸屏電腦，形成Acrel-2000ES軟件載體；嵌入式安裝，電源DC 12~24V。

3.6.2 外形尺寸

注:該結構為13.3寸，如需其他定制尺寸，單獨溝通。

四、儲能運維云平臺

ANet-1E2S-4G網關采集儲能變流器、電池管理系統、電表等數據，通過有線或無線方式，上傳至AcreIEMS儲能監測云平臺。此外，還可以采集視頻、環境、消防等信息。幫助用戶更好地監視、管理儲能電站。

4.1 功能描述

4.2 安科瑞配套產品

五、典型案列

5.1 項目概況

徐州某新能源公司是一家新能源電車供給電池的電池廠商。轉型研發儲能標準柜，需要配套儲能柜體上的EMS系統。

客戶有兩套儲能標準柜規格，系統需要適配兩種儲能柜，同時需要根據系統采集的告警信息聯動外部指示燈，并根據BMS上傳的電池溫度數據聯動液冷機組的啟停，

在高級應用上應支持能量調度，具備計劃曲線、削峰填谷、需量控制等控制功能。系統對電池組性能和報警信息進行實時監測，必要時控制PCS來保護整機設備，規避安全隱患。

5.2 客戶需求

系統通過讀取BMS上傳數據，區分兩種規格的電池容量，來實現對容量的適配。

根據客戶提出的故障分級表格，設置對應的報警等級，并在界面告警中實現對應等級報警。

根據設備提供的告狀態，系統可設置設備事故總;根據各設備的故障狀態，聯動外部設備

的故障指示燈。

根據BMS上傳的設備的zui高電芯溫度和zui低電芯溫度，聯動液冷設備的啟停，在保證安全的前提下，降低液冷設備運行時間，進一步降低耗電量。

根據儲能柜的付費率儀表上傳的尖峰平谷電價，計算儲能柜收益，并生成報表。

客戶定制策略為:計劃曲線、需量控制。

5.3 項目策略

計劃曲線:在設定時間內進行固定功率充放電操作。在策略配置界面中，目前可以支持設置當月周一至周日的計劃曲線，可支持自定義每天一充一放或兩充兩放功能。適用于不考慮儲能防逆流情況下的每天按照約定時間的定時充放。

需量控制:通過控制儲能充放電來控制變壓器需量不超過設定需量值。通過接入外部?jī)x表，獲取當前進線柜功率在系統內部設定需量值，在當前負載功率即將超過設定值時，儲能放電來補充此部分功率;在低電價且為用電低谷時，補充儲能能量。

5.4 方案配置

能量管理系統:Acrel-2000ES儲能柜能量管理系統

工業觸摸屏:PPX-133L

多功能儀表: ADL400

串口服務器:APort100-2E8S
