LM25005開關穩壓器具有使用最少的外部元件實現高效、高壓降壓穩壓器所需的所有功能。這款易于使用的穩壓器包括一個 42V、160mΩ、N 溝道 MOSFET，輸出電流能力為 2.5 安培。穩壓器控制方法基于利用仿真電流斜坡的電流模式控制。電流模式控制提供固有的線電壓前饋、逐周期電流限制和易于環路補償。使用仿真控制斜坡可降低脈寬調制電路的噪聲敏感性，從而能夠可靠地控制高輸入電壓應用中所需的非常小的占空比。工作頻率可在 50kHz 至 500kHz 之間進行編程。振蕩器同步引腳允許多個LM25005穩壓器自同步或與外部時鐘同步。其他保護功能包括：電流限制、熱關斷和遠程關斷功能。該器件采用功率增強型 HTSSOP 封裝，具有裸露的芯片連接焊盤，有助于散熱。
*附件：lm25005.pdf

特性

• 集成42V、160mΩ N溝道MOSFET
• 7V至42V的超寬輸入電壓范圍
• 內部偏置穩壓器
• 可調輸出電壓，1.225V
• 1.5% 反饋參考精度
• 使用仿真電感電流斜坡進行電流模式控制
• 單電阻振蕩器頻率設置
• 振蕩器同步輸入
• 可編程軟啟動
• 關斷/待機輸入
• 寬帶寬誤差放大器
• 熱關斷

參數

方框圖

?1. 產品概述?
LM25005是德州儀器（TI）推出的高效高壓降壓開關穩壓器，集成42V/160mΩ N溝道MOSFET，支持7V至42V超寬輸入電壓范圍，輸出電流達2.5A。其核心特性包括：

• ?電流模式控制?：采用模擬電感電流斜坡技術，降低噪聲敏感度，適用于高輸入電壓場景。
• ?可編程頻率?：通過單電阻設置50kHz至500kHz開關頻率，支持外部時鐘同步。
• ?保護功能?：集成熱關斷、可調軟啟動、遠程關斷及循環電流限制。

?2. 關鍵特性?

• ?輸入電壓?：7V–42V
• ?輸出電壓?：可調至1.225V（精度±1.5%）
• ?效率優化?：內置預充電輔助電路，支持輕載條件下的自舉電容充電。
• ?封裝?：HTSSOP-20（帶裸露焊盤），增強散熱性能。

?3. 功能模塊詳解?

• ?高壓啟動穩壓器?：雙模式設計（直接連接或7V穩壓），支持外部輔助電源以減少功耗。
• ?關斷/待機控制?：SD引腳支持低功耗關斷（<0.7V）、待機模式（0.7V–1.225V）及正常工作（>1.225V）。
• ?振蕩器與同步?：通過RT電阻設定頻率，SYNC引腳支持多器件同步或外部時鐘同步。
• ?電流檢測與斜坡生成?：采用采樣保持電路和模擬斜坡技術，避免開關電流尖峰干擾。

?4. 應用設計指南?

• ?外部元件選型?：
  • ? 電感（L1） ?：需滿足峰值電流（如33μH/6.2A飽和電流）。
  • ?輸出電容?：組合使用低ESR陶瓷電容（如22μF）和 bulk電容（如150μF）以優化紋波。
  • ?二極管?：推薦肖特基二極管（如60V CSHD6），降低反向恢復損耗。
• ?PCB布局建議?：
  • 縮短功率回路路徑（輸入電容→VIN→SW→電感→負載）。
  • 裸露焊盤連接至地平面，增強散熱。

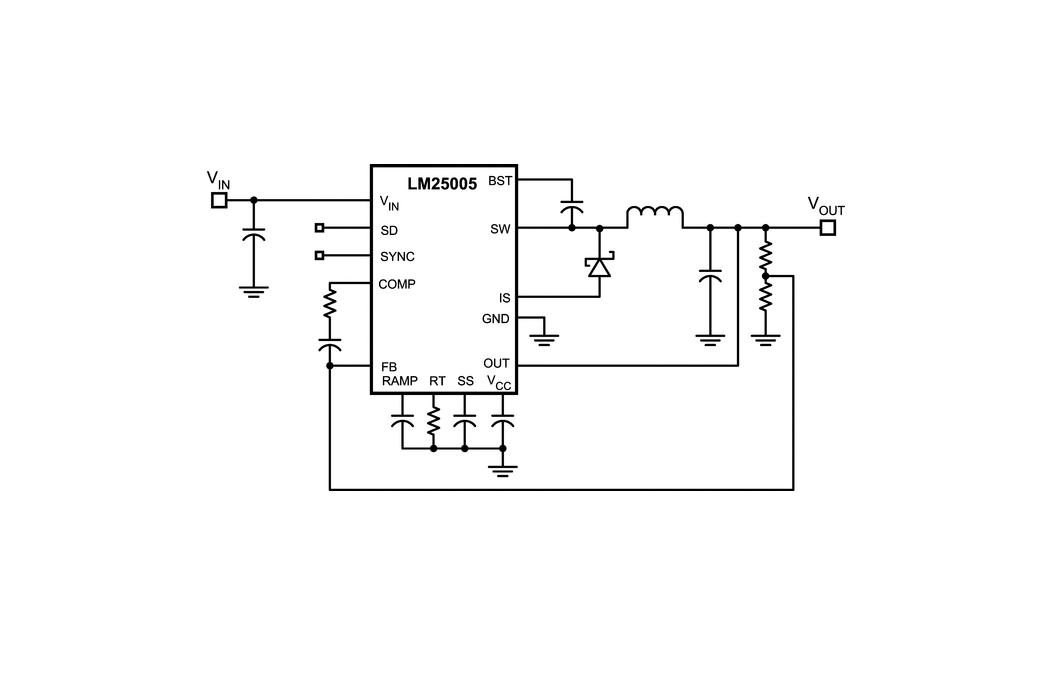

?5. 典型應用電路?

• 輸入濾波：2.2μF陶瓷電容×2（100V）。
• 反饋網絡：R5=5.11kΩ、R6=1.65kΩ（輸出5V）。
• 補償網絡：R4=49.9kΩ、C5=0.01μF配置零點（320Hz），確保環路穩定。

?6. 保護與可靠性?

• ?熱關斷?：165°C觸發，25°C滯后。
• ?電流限制?：3.5A（典型值）循環限流，采樣保持電路防止電感飽和。

?7. 設計資源?

• 提供演示板BOM（如LM25005MH/NOPB HTSSOP封裝）。
• 數據手冊包含電氣特性曲線（效率、頻率溫度特性等）及布局示例。
