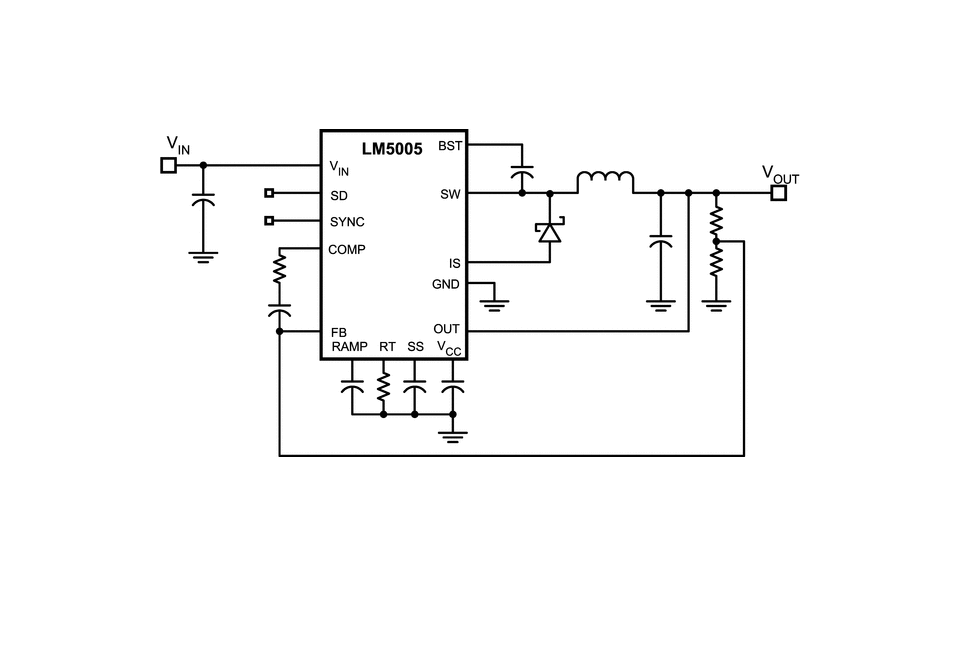

LM5005 高壓降壓轉換器 具有 實現高效的高壓開關穩壓器，具有最少數量的外部 組件。這款易于使用的轉換器可在 7 V 至 75 V 的輸入電壓范圍內工作， 提供的最大輸出電流為 2.5 A?？刂苹芈芳軜?gòu)基于 使用仿真電流斜坡進行電流模式控制，以實現高抗噪性。電流模式控制 提供固有的線路前饋、逐周期過流保護和簡單的環路 補償。使用仿真控制斜坡可降低 PWM 電路的噪聲敏感性， 允許對高輸入電壓應用中所需的小占空比進行可靠控制。
*附件：lm5005.pdf

開關頻率可通過電阻器編程，范圍為 50 kHz 至 500 kHz。為了降低 EMI， 振蕩器同步引腳允許多個 LM5005 穩壓器進行自同步或 BE synchronized to 一個外部 clock 信號。其他保護功能包括可配置的軟 啟動、外部電源跟蹤、帶自動恢復的熱關斷和遠程 shutdown 功能。

LM5005 采用 20 引腳 HTSSOP 封裝，并帶有焊接的外露焊盤 到 PCB 上實現低結對板熱阻。創建自定義調節器 設計，將 LM5005 與 WEBENCH 電源設計器。

特性

• 高效 DC-DC Buck 轉換器
  • 7 V 至 75 V 的寬輸入電壓范圍
  • 可調輸出電壓低至 1.225 V
  • 輸出電流高達 2.5 A
  • 結溫范圍 –40°C 至 125°C
• 集成 75V、160mΩ 降壓 MOSFET
• 符合 EN55022 和 CISPR 22 EMI 標準
• ±1.5% 反饋電壓精度
• 仿真峰值電流模式控制
  • 超快的線路和負載瞬態響應
• 開關頻率范圍為 50 kHz 至 500 kHz
• 主或從頻率同步輸入
• 低 V 時 80ns 最小 PWM 導通時間外
• 單調啟動至預偏置輸出
• 內部高壓 VCC 偏置電源穩壓器
• VCC 的輔助偏置電源選項
• 可配置的帶跟蹤的軟啟動
• Precision 待機和停機輸入
  • 具有遲滯的可編程輸入 UVLO
• 遠程關機和待機控制
• 逐周期過流保護
• VCC 和柵極驅動 UVLO 保護
• 帶滯后的熱關斷保護
• 耐熱性能增強型 20 引腳 HTSSOP 封裝

參數

方框圖

?1. 產品概述?
LM5005是一款高壓降壓（Buck）開關穩壓器，集成了75V/160mΩ的MOSFET，輸入電壓范圍7V至75V，輸出電流高達2.5A。采用電流模式控制和模擬電流斜坡技術，適用于高輸入電壓場景，支持50kHz至500kHz可調開關頻率，并可通過SYNC引腳實現多器件同步或外部時鐘同步。

?2. 關鍵特性?

• ?高效能?：集成MOSFET，效率達90%以上（典型值）。
• ?寬輸入范圍?：7V至75V，適應工業、通信等高電壓環境。
• ?精準控制?：±1.5%反饋電壓精度，支持軟啟動、可編程UVLO（欠壓鎖定）。
• ?保護功能?：過流保護（逐周期限流）、熱關斷、VCC欠壓保護。
• ?封裝?：20引腳HTSSOP（帶散熱焊盤），優化熱性能。

?3. 典型應用?

• 電信基礎設施
• 工廠自動化
• 高輸入電壓的負載點穩壓

?4. 設計要點?

• ?頻率設置?：通過RT引腳電阻調節開關頻率（公式：RT ≈ 7407 / FSW - 4.3）。
• ?電感選擇?：需滿足峰值電流（如33μH電感，飽和電流≥6.2A）。
• ?EMI優化?：布局時需最小化高頻開關回路面積，輸入/輸出電容就近放置。
• ?熱管理?：依賴PCB散熱設計，建議使用多層板并增加散熱過孔。

?5. 文檔結構?

• ?功能描述?：包括啟動穩壓器、同步邏輯、誤差放大器等模塊詳解。
• ?應用指南?：提供補償網絡計算、外圍元件選型（如CRAMP電容=10×電感值）。
• ?附錄?：包含電氣特性表、典型性能曲線（如效率vs負載）、封裝尺寸等。

?6. 支持資源?

• 參考設計（如AN-1748評估板手冊）
• WEBENCH?在線設計工具
• PCB布局與熱設計指南（如AN-1149、AN-1520）

該文檔為工程師提供了從選型到實現的完整技術參考，強調高可靠性設計及EMI抑制措施。
