LM3674 降壓直流/直流轉換器經過優化，可為 單節鋰離子電池和 2.7 V 至 5.5 V 的輸入電壓軌。它提供高達 600mA 的電流 整個輸入電壓范圍內的負載電流。有幾個固定的輸出電壓和 可調輸出電壓版本。

該設備為手機和類似設備提供卓越的功能和性能 便攜式系統。在脈寬調制 （PWM） 模式下，該器件在 固定頻率為 2 MHz（典型值）。內部同步整流提供高效率 在 PWM 模式作期間。在關斷模式下，設備關閉并減少電池電量 消耗電流為 0.01 μA（典型值）。
*附件：lm3674.pdf

LM3674 采用 5 引腳 SOT-23 封裝。2 MHz（典型值）的高開關頻率允許僅使用 3 個 微型外部表面貼裝元件、一個電感器和兩個陶瓷電容器。

特性

• 輸入電壓范圍為 2.7 V 至 5.5 V
• 600mA 最大負載電流
• 提供 1 V 至 3.3 V 的固定和可調輸出電壓
• 由單節鋰離子電池供電
• 內部同步整流以實現高
  效率
• 內部軟啟動
• 0.01μA 典型關斷電流
• 2MHz PWM 固定開關頻率（典型值）
• 電流過載保護和熱
  關斷保護
  參數

  方框圖

?1. 核心特性?

• ?輸入電壓范圍?：2.7V至5.5V，支持單節鋰離子電池供電。
• ?輸出能力?：最大負載電流600mA，提供固定或可調輸出電壓（1V至3.3V）。
• ?高效設計?：內置同步整流，PWM模式下效率高達95%（典型值）。
• ?保護功能?：過流保護、熱關斷保護及軟啟動機制。
• ?超低功耗?：典型關斷電流僅0.01μA，適合便攜設備。

?2. 關鍵參數?

• ?開關頻率?：2MHz（典型值），支持小型化外部元件（僅需電感+2陶瓷電容）。
• ?封裝?：5引腳SOT-23（2.9mm×1.6mm），節省PCB空間。
• ?工作溫度?：-30°C至85°C，滿足工業環境需求。

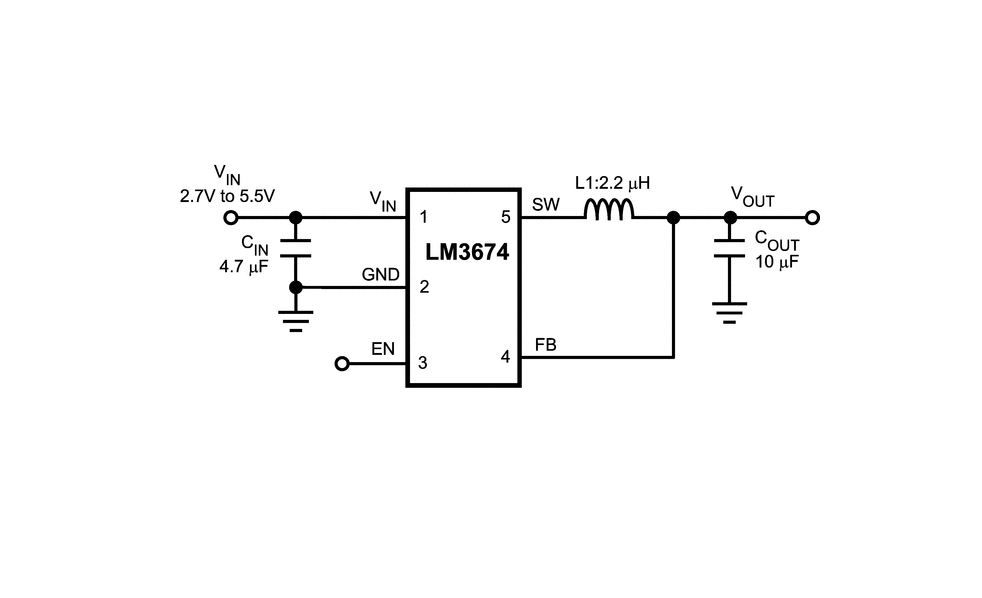

• ?典型應用電路?：需外接4.7μF輸入電容、10μF輸出電容及2.2μH電感。

?3. 應用場景?

• ?便攜設備?：手機、PDA、MP3播放器、數碼相機。
• ?無線與存儲?：WLAN模塊、便攜硬盤驅動。
• ?儀器儀表?：低電壓電路供電。

?4. 功能模式?

• ?PWM模式?：固定頻率電壓控制，支持輕載至滿載高效運行。
• ?關斷模式?：徹底關閉電路，功耗極低。
• ?可調輸出配置?：通過外部電阻分壓網絡編程輸出電壓（公式：VOUT = 0.5V × (1 + R1/R2)）。

?5. 設計要點?

• ?布局建議?：縮短高頻路徑（VIN/SW引腳）、優先使用屏蔽電感、反饋?zhàn)呔€遠離噪聲源。
• ?元件選型?：
  • ?電感?：飽和電流≥1.2A，推薦2.2μH（如Coilcraft DO3314-222MX）。
  • ?電容?：X7R/X5R材質，注意直流偏壓特性（如4.7μF輸入、10μF輸出）。
• ?熱管理?：4層板θJA=130°C/W，2層板需降額使用。

?6. 文檔結構?

• ?修訂歷史?：包含多次更新（如2015年4月修訂版G）。
• ?詳細章節?：引腳定義、電氣特性、典型曲線、應用電路（固定/可調輸出）、布局示例及訂購信息。
