LM3495 是一款 PWM 降壓穩壓器，實現了獨特的模擬峰值電流模式控制。這種控制方法消除了開關噪聲，開關噪聲通常限制了電流模式在極短占空比和高工作頻率下的工作。開關頻率可在 200 kHz 至 1.5 MHz 之間進行編程，也可以與外部時鐘同步。LM3495 還具有很強的容錯能力，具有開關節點短路、打嗝模式和自適應占空比限制保護。0.6V 1% 基準電壓源和無毛刺預偏置啟動可確保要求最苛刻的數字負載可靠運行。內部軟啟動和跟蹤另一個電源輸出的能力使 LM3495 用途廣泛且高效。
*附件：lm3495.pdf

特性

• 輸入電壓范圍為2.9V至18V
• 輸出電壓可在0.6V至5.5V范圍內調節
• 反饋準確率：±1%
• 低側傳感、可編程電流限制，無檢測電阻
• 輸入欠壓鎖定
• 打嗝模式電流限制保護可消除故障情況下的熱失控
• 具有跟蹤功能的內部軟啟動
• 200 kHz 至 1.5 MHz 開關頻率，可同步
• 片內柵極驅動器
• 關斷期間的軟輸出放電
• 啟動到輸出預偏置
• 從單個輸入軌進行作
• 自適應占空比限制
• TSSOP-16 封裝

參數

方框圖

?1. 產品概述?
LM3495是德州儀器（TI）推出的PWM降壓控制器，采用獨特的?模擬峰值電流模式控制?技術，適用于低輸出電壓（0.6V至5.5V）的高效降壓轉換。關鍵特性包括：

• ?輸入電壓范圍?：2.9V至18V
• ?反饋精度?：±1%
• ?開關頻率?：200 kHz至1.5 MHz（可同步外部時鐘）
• ?保護功能?：輸入欠壓鎖定、打嗝模式電流限制、熱關斷等

?2. 核心功能?

• ?低邊電流檢測?：無需外部分流電阻，通過MOSFET的RDS(ON)實現電流限制。
• ?軟啟動與跟蹤?：支持內部軟啟動（400周期）和外部電源跟蹤功能，確保多電源系統時序控制。
• ?工作模式?：
  • ?FPWM模式?（強制PWM）：全負載范圍內連續導通，適合高精度應用。
  • ?SKIP模式?：輕載時跳脈沖，提升效率。

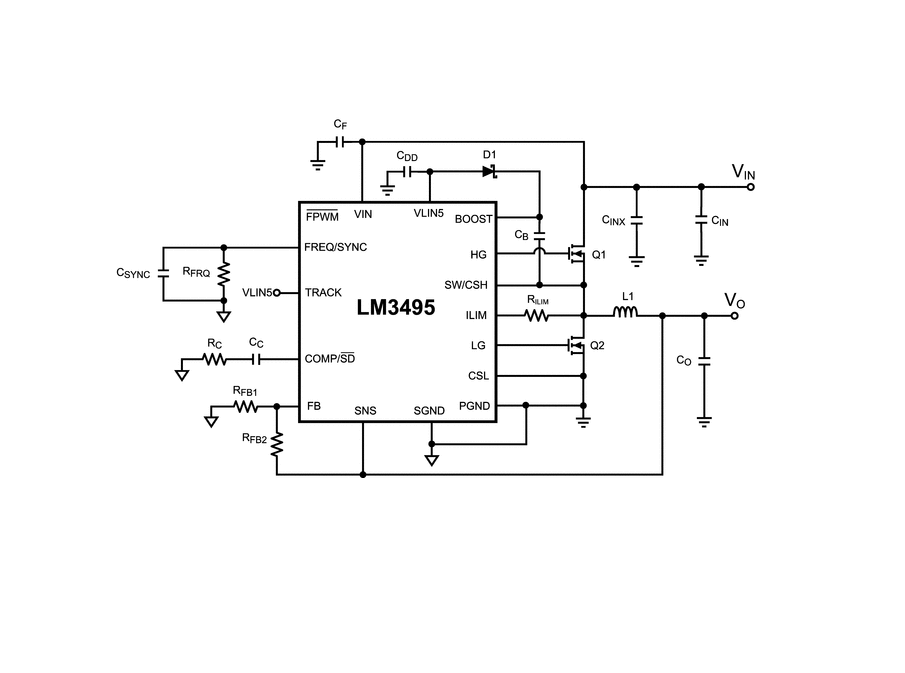

?3. 典型應用電路?

• ?拓?fù)浣Y(jié)構?：同步Buck轉換器，支持N溝道MOSFET驅動。
• ?關鍵元件選型?：
  • ?電感?：需滿足最小電感值（如1μH，峰值電流18A）。
  • ?輸出電容?：低ESR陶瓷電容（如2×100μF并聯）。
  • ?補償網絡?：通過R1（3.74kΩ）和C1（15nF）優化環路穩定性。

?4. 保護機制?

• ?電流限制?：低邊MOSFET的RDS(ON)檢測，閾值可編程（如15A）。
• ?故障處理?：
  • ?打嗝模式?：持續短路時周期性重啟（4096周期冷卻+416周期工作）。
  • ?過壓保護?：輸出超過125%標稱值時關斷。

?5. 效率與損耗分析?

• ?典型效率?：88%（12V輸入，1.2V/10A輸出）。
• ?損耗來源?：
  • MOSFET導通/開關損耗（如高邊FET損耗0.13W）。
  • 電感DCR損耗（0.3W）。

?6. 封裝與布局?

• ?封裝?：TSSOP-16（θJA=155°C/W）。
• ?布局建議?：
  • 分離功率地（PGND）與信號地（SGND）。
  • 縮短電流檢測（CSH/CSL）和反饋（SNS）走線以減少噪聲。

?7. 設計資源?

• ?BOM清單?：提供典型應用的完整元件列表（如MOSFET型號Si4894DY/Si4442DY）。
• ?補償計算工具?：推薦MathCAD或Excel進行環路增益仿真。

?總結?
LM3495是一款高集成度、高可靠性的Buck控制器，特別適用于需要低輸出電壓、高開關頻率的POL（點負載）電源設計，其獨特的電流檢測架構和豐富的保護功能簡化了高壓差應用的設計復雜度。
