LM3495 用于低輸出電壓的仿真峰值電流模式降壓控制器

數據： LM3495 Emulated Peak Current Mode Buck Controller for Low Output Voltage 數據表

描述

LM3495是一款PWM降壓穩壓器，可實現獨特的仿真峰值電流模式控制。該控制方法消除了開關噪聲，該開關噪聲通常在極短的占空比和高工作頻率下限制電流模式操作。開關頻率可在200 kHz和1.5 MHz之間編程，也可以與外部時鐘同步。 LM3495還具有非常容錯功能，具有開關節點短路，打嗝模式和自適應占空比限制保護功能。 0.6V 1％基準和無干擾預偏置啟動可確保最苛刻的數字負載可靠運行。內部軟啟動和跟蹤另一個電源輸出的能力使LM3495通用且高效。

特性

輸入電壓2.9V至18V
輸出電壓可在0.6V至5.5V之間調節

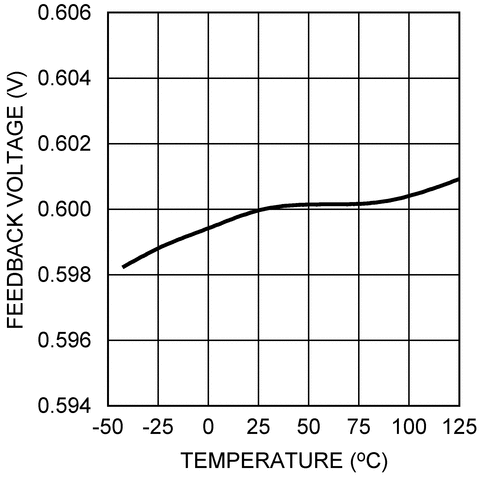

反饋精度：±1％
低側感應，無感測電阻的可編程電流限制
輸入欠壓鎖定
打嗝模式電流限制保護消除熱量故障情況下失控
具有跟蹤功能的內部軟啟動
200 kHz至1.5 MHz開關頻率，可同步
片上柵極驅動器
啟動輸出預偏置
單輸入軌操作
自適應占空比限制
TSSOP-16包裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓控制器（外部開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
?

LM3495	LM2642	LM2745	LM3485	LM3485-Q1
2.9 ? ?	4.5 ? ?	1 ? ?	4.5 ? ?	4.5 ? ?
18 ? ?	30 ? ?	14 ? ?	35 ? ?	35 ? ?
0.6 ? ?	1.238 ? ?	0.6 ? ?	1.242 ? ?	1.242 ? ?
5.5 ? ?	27 ? ?	12 ? ?	35 ? ?	35 ? ?
10 ? ?	6 ? ?	20 ? ?	4 ? ?	4 ? ?
1 ? ?	2 ? ?	1 ? ?	1 ? ?	1 ? ?
1 ? ?	2 ? ?	1 ? ?	1 ? ?	1 ? ?
200 ? ?	300 ? ?	250 ? ?	50 ? ?	50 ? ?
1500 ? ?	300 ? ?	1000 ? ?	1000 ? ?	1000 ? ?
1.8 ? ?	1 ? ?	1.7 ? ?	0.25 ? ?	0.25 ? ?
Enable Frequency Synchronization Tracking ? ?	Adjustable Current Limit Enable Phase Interleaving Power Good Synchronous Rectification ? ?	Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable ? ?	Enable ? ?
94 ? ?	98 ? ?	86 ? ?	100 ? ?	100 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?
TSSOP ? ?	TSSOP ? ?	TSSOP ? ?	VSSOP ? ?	VSSOP ? ?
Current Mode ? ?	Current Mode ? ?	Voltage Mode ? ?	Hysteretic ? ?	Hysteretic ? ?
