LM5005 75V、2.5A 寬輸入電壓降壓開關穩壓器

數據： LM5005 75-V, 2.5-A Step-Down Switching Regulator With Wide Input Voltage Range 數據表

描述

LM5005高壓降壓轉換器具有實現高效開關穩壓器所需的所有功能，并且外部元件數量最少。這款易于使用的轉換器可在7 V至75 V的輸入電壓范圍內工作，最大輸出電流為2.5 A.控制環路架構基于電流模式控制，采用模擬電流斜坡實現高抗噪性。電流模式控制提供固有的線路前饋，逐周期過流保護和直接的環路補償。使用仿真控制斜坡可降低PWM電路的噪聲靈敏度，從而可以可靠地控制高輸入電壓應用中所需的小占空比。

開關頻率可通過電阻編程，頻率范圍為50 kHz至500 kHz。為了降低EMI，振蕩器同步引腳允許多個LM5005穩壓器自同步或與外部時鐘信號同步。其他保護功能包括可配置的軟啟動，外部電源跟蹤，具有自動恢復功能的熱關斷和遠程關斷功能。

LM5005采用20引腳HTSSOP封裝，帶有裸焊盤，焊接到PCB實現低結至板熱阻抗。要?jiǎng)?chuàng)建自定義穩壓器設計，請將LM5005與WEBENCH ^? Power Designer配合使用。

特性

高效DC-DC降壓轉換器
- 7 V至75 V的寬輸入電壓范圍
- 輸出電流高達2.5 A
- 結溫范圍?? 40°C至125°C
集成75V，160mΩ降壓MOSFET
符合EN55022和CISPR 22 EMI標準
±1.5％反饋電壓精度

超快線路和負載瞬態響應

開關頻率從50 kHz到500 kHz
80-ns最小PWM導通時間低V _OUT
單聲道啟動到預偏置輸出
內部高壓VCC偏置電源穩壓器
VCC的輔助偏置電源選項
帶跟蹤的可配置軟啟動
精密待機和關斷輸入< ul>
帶滯后的可編程輸入U(xiǎn)VLO

遠程關機和待機控制

逐周期過流保護

VCC和柵極驅動UVLO保護

具有遲滯的熱關斷保護

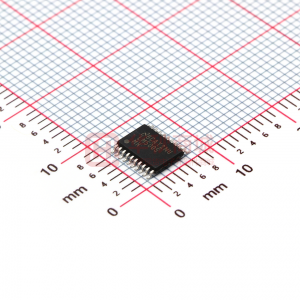

熱增強型20引腳HTSSOP封裝

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?
