LM3673 降壓直流/直流轉換器經過優化，可通過單節鋰離子電池和 2.7V 至 5.5V 的輸入電壓軌為低電壓電路供電。它在整個輸入電壓范圍內提供高達 350mA 的負載電流。提供多種不同的固定電壓輸出選項，以及 1.1 V 至 3.3 V 的可調輸出電壓版本。

該設備為移動電話和類似的便攜式系統提供卓越的功能和性能。LM3673 在脈寬調制 （PWM） 和脈沖頻率調制 （PFM） 之間使用智能自動切換，以提高效率。在 PWM 模式下，該器件以 2 MHz（典型值）的
固定頻率運行。滯后 PFM 模式通過在輕負載和待機運行期間將靜態電流降低到 16 μA（典型值）來延長電池壽命。內部同步整流可在 PWM 模式作期間提供高效率。在關斷模式下，該器件會關閉，并將電池消耗降至 0.01 μA（典型值）。
*附件：lm3673.pdf

LM3673 采用微型 5 引腳 DSBGA 封裝。2 MHz（典型值）的高開關頻率允許使用三個微型表面貼裝元件：一個電感器和兩個陶瓷電容器。

特性

• 16μA 典型靜態電流
• 350mA 最大負載能力
• 2MHz PWM 固定開關頻率（典型值）
• 自動 PFM/PWM 模式切換
• 提供固定和可調輸出電壓
• 內部同步整流以實現高效率
• 內部軟啟動
• 0.01μA 典型關斷電流
• 由單節鋰離子電池供電
• 電流過載和熱關斷保護
• 僅需 3 個微型表面貼裝外部元件（1 個電感、2 個陶瓷電容器）

參數

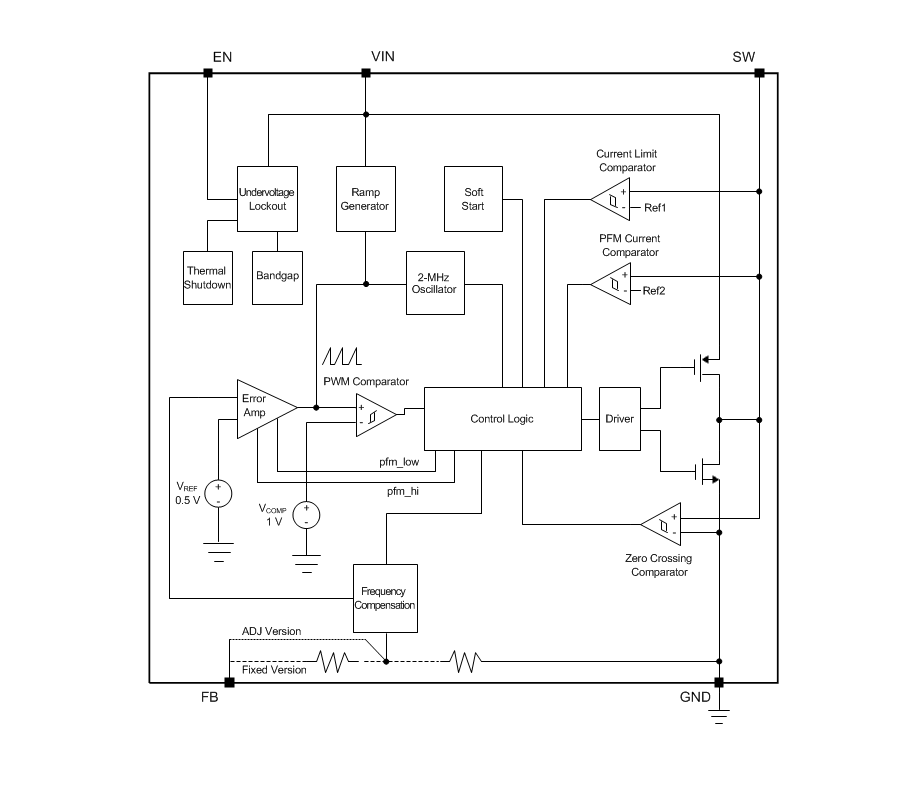

方框圖

?1. 核心特性?

• ?高效轉換?：支持2MHz固定開關頻率（典型值），集成同步整流技術，效率高達95%（典型值）。
• ?低功耗?：典型靜態電流16μA，關機電流0.01μA，適合電池供電設備。
• ?寬輸入范圍?：2.7V至5.5V輸入電壓，兼容單節鋰離子電池。
• ?多輸出選項?：提供固定電壓（1.2V/1.5V/1.8V）和可調電壓（1.1V-3.3V）版本。
• ?保護功能?：過流保護、熱關斷、內部軟啟動。

?2. 關鍵參數?

• ?負載能力?：最大350mA輸出電流。
• ?封裝?：5引腳DSBGA（1.413mm×1.083mm），僅需3個外部元件（電感+2陶瓷電容）。
• ?工作模式?：自動切換PWM/PFM模式以優化輕載效率。

?3. 典型應用?

• ?場景?：手機、PDA、MP3播放器、WLAN模塊、便攜式硬盤等。
• ?電路設計?：
  • 固定電壓版：直接連接FB至輸出電容。
  • 可調電壓版：需外部分壓電阻（R1/R2=200kΩ，C1/C2補償電容）。

?4. 設計要點?

• ?電感選擇?：推薦2.2μH（飽和電流≥855mA），DCR<0.3Ω。
• ?電容配置?：輸入4.7μF陶瓷電容（X7R/X5R），輸出10μF低ESR電容。
• ?布局建議?：縮短功率路徑，避免敏感信號干擾，優先使用屏蔽電感。

?5. 性能曲線?

• 效率曲線顯示：1.5V輸出時，峰值效率>90%（負載50mA-300mA）。
• 瞬態響應：PWM模式下負載階躍響應時間<100μs。
