Texas Instruments TLVM1440x雙路/單路輸出電源模塊是一種高度集成的支持36V輸入的直流/直流設計，它將多個功率MOSFET、一個屏蔽式電感器和多個無源器件結合在增強型HotRod? QFN封裝中。該器件采用交錯式、可堆疊的電流模式控制架構來支持雙路輸出或大電流單路輸出，以實現簡單環路補償、快速瞬態響應、出色的負載調整率和線性調整率。模塊的VIN 和VOUT 引腳位于封裝角落，可優化放置輸入和輸出電容器。模塊下方具有一個大的散熱焊盤，可在制造過程中實現簡單布局和輕松處理。

數據手冊：*附件：Texas Instruments TLVM1440x雙路，單路輸出電源模塊數據手冊.pdf

Texas Instruments TLVM1440x輸出電壓范圍為1 V至9 V，設計用于以PCB占位面積實現低EMI設計?？傮w設計僅需六個外部元件，并省去了設計流程中的磁性元件選型。

盡管針對空間受限型應用采用了簡易的小尺寸設計，但TLVM1440x模塊還提供了許多特性來實現穩健的性能：具有磁滯功能的精密使能端可實現輸入電壓UVLO調節，與集成式VCC、自舉和輸入電容器一起使用，可提高可靠性和密度。這些模塊經過配置，可在較高負載下在恒定開關頻率 (FPWM) 或可變頻率 (PFM) 之間自動切換，實現更高的輕負載效率。其中還包括PGOOD指示器，可實現時序控制、故障報告和輸出電壓監測功能。

特性

• 多功能雙路輸出電壓或單路輸出同步降壓模塊
  • 集成MOSFET、電感器和控制器
  • 3 V 至 36 V 的寬輸入電壓范圍
  • 可調輸出電壓降為 0.8 V 至 9 V
  • 6.5 mm × 7.0 mm × 2 mm包覆成型封裝
  • 結溫范圍：–40°C至125 °C
• 在整個負載范圍內具有超高效率
  • 峰值效率：93.5%
  • 用于提升效率的外部偏置選項
  • 外露焊盤，熱阻抗低。EVM θJA = 20°C/W
  • 關機靜態電流為0.6μA（典型值）
• 超低傳導和輻射EMI
  • 低噪聲封裝，具有雙輸入路徑和集成電容器，可減少開關振鈴
  • 符合CISPR 11和32 B類排放標準
• 固有保護特性，可實現穩健設計
  • 用于排序、控制和VIN UVLO的精密使能輸入和開漏PGOOD指示器
  • 過電流和熱關斷保護

應用

• 測試和測量、航空航天和國防
• 工廠自動化和控制
• 降壓電源

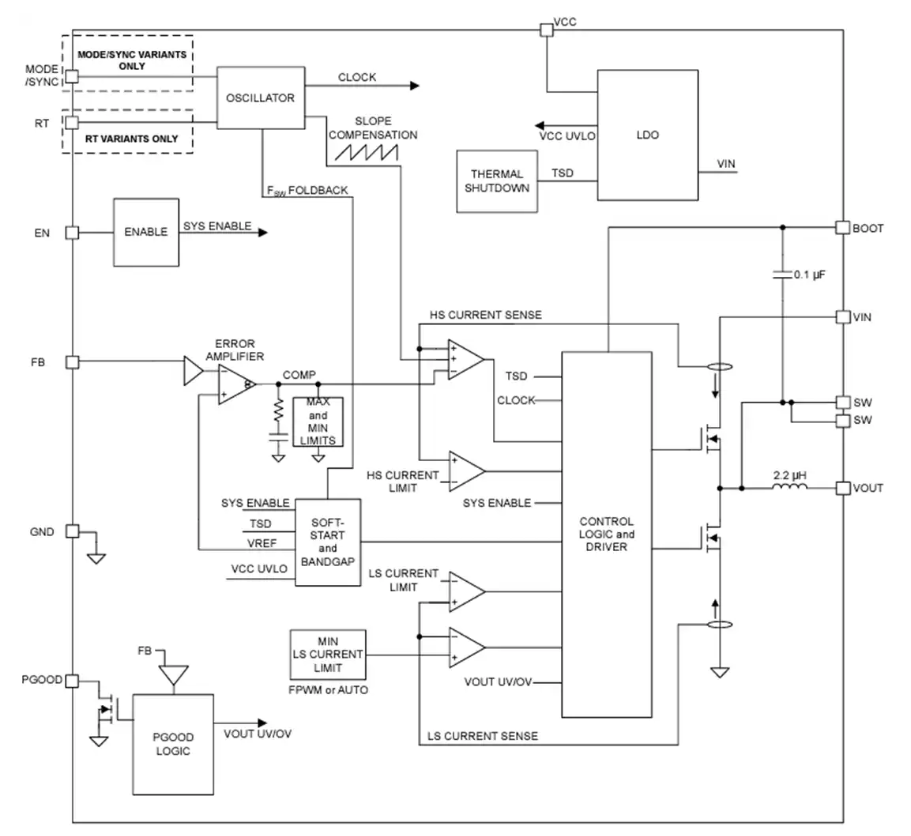

功能框圖
