第七章 W55MH32 DNS解析域名示例

本篇文章，我們將詳細介紹如何在W55MH32芯片上面實現DNS域名解析功能。并通過實戰例程，為大家講解如何將wiznet.io的域名解析為實際IP地址，供大家參考。

該例程用到的其他網絡協議，例如DHCP，請參考相關章節。有關W55MH32的初始化過程，也請參考相關章節，這里將不再贅述。

1 DNS協議簡介

在學習DNS協議之前，我們先區分一下IP地址和域名這兩個概念：

IP地址：一長串能夠唯一地標記網絡上地計算機的數字。

域名：又稱網域，是由一串用點分隔的名字組成的Internet上某一臺計算機或計算機組的名稱，用于在數據傳輸時對計算機的定位標識，例如:wiznet.io。

如何理解域名和網址的概念，可以這么理解，網址里面包含域名。舉個例子：https://wiznet.io/Products就是一個網址，而wiznet.io就是域名。

因為 IP地址具有不方便記憶并且不能顯示地址組織的名稱和性質等缺點，所以設計出了域名，并通過域名解析協議（DNS，Domain Name System）來將域名和 IP地址相互映射，使人能夠更方便地訪問互聯網，而不用去記住能夠被機器直接讀取的 IP地址數串。將域名映射成 IP地址稱為DNS正向解析，將 IP地址映射成域名稱為DNS反向解析。

DNS協議可以使用UDP或者TCP進行傳輸，使用的端口號都為53，但大多數情況下DNS都是用UDP進行傳輸。

以上是DNS協議的簡介，如想深入了解該協議，請參考mozilla網站上的介紹：DNS - MDN Web文檔術語表：Web相關術語的定義 | MDN

2 DNS域名介紹

DNS域名通常分為以下幾類：

根域名服務器：根域名服務器是DNS系統的頂層，負責管理整個DNS命名空間的根區（Root Zone）。它主要用于引導查詢，指向頂級域（TLD）的權威服務器。

頂級域名服務器：負責特定頂級域（如.com、.org、.net）或國家/地區代碼頂級域（ccTLD，如.cn、.uk）的解析。

權威DNS服務器：負責存儲并提供特定域名的DNS記錄信息

本地DNS服務器：本地域名服務器是電腦解析時的默認域名服務器，即電腦中設置的首選 DNS 服務器和備選 DNS 服務器。常見的有電信、聯通、谷歌、阿里等的本地 DNS服務。

3 DNS查詢方式

DNS查詢方式分為以下兩種：

遞歸查詢：指由DNS客戶端（如用戶設備或本地域名服務器）向DNS服務器發起的查詢請求，DNS服務器負責全程完成查詢過程，并將最終的解析結果返回給客戶端。

迭代查詢：指DNS服務器返回給客戶端或請求者的下一步建議，而不是直接返回最終結果，由客戶端自行完成多次查詢，逐步獲取解析結果。

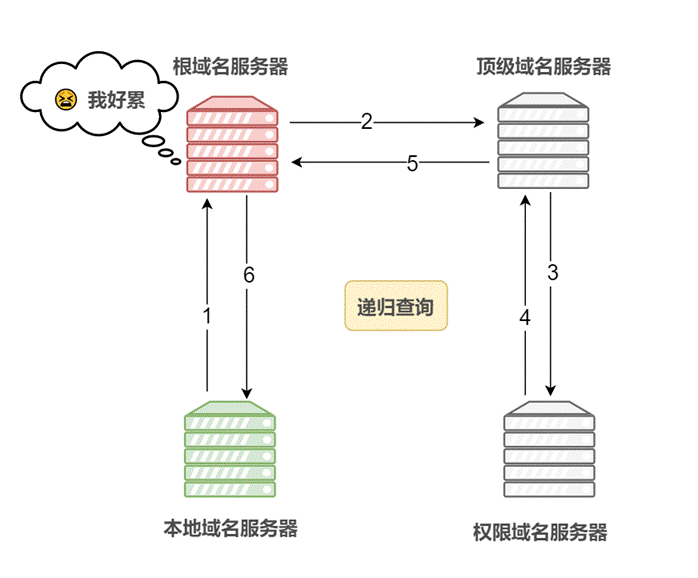

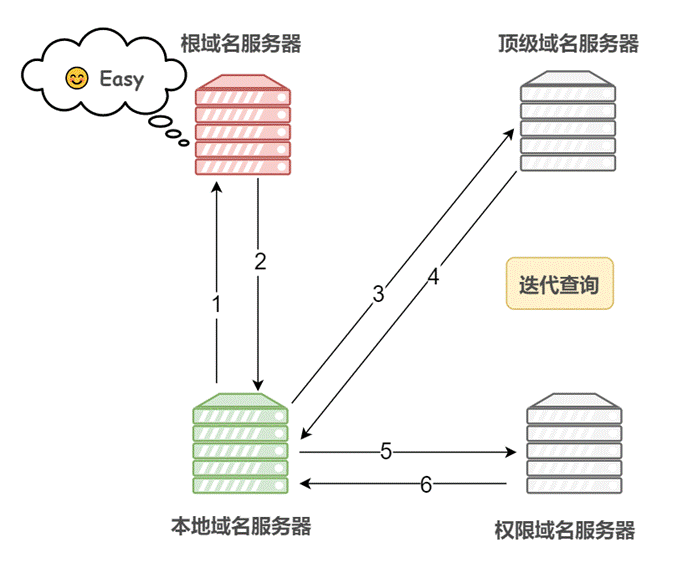

下面兩張圖則是遞歸查詢和迭代查詢的工作流程圖。

4 DNS協議的基本工作流程

接下來，我們以PC端正向解析www.baidu.com為例，了解下DNS解析的工作流程。

1）首先搜索「瀏覽器的 DNS緩存」，緩存中維護一張域名與 IP地址的對應表；

2）若沒有命中，則繼續搜索「操作系統的 DNS緩存」；

3）若仍然沒有命中，則操作系統將域名發送至「本地域名服務器」，本地域名服務器查詢自己的 DNS緩存，查找成功則返回結果（注意：主機和本地域名服務器之間的查詢方式是「遞歸查詢」）；

4）若本地域名服務器的 DNS 緩存沒有命中，則本地域名服務器向上級域名服務器進行查詢，通過以下方式進行「迭代查詢」（注意：本地域名服務器和其他域名服務器之間的查詢方式是迭代查詢，防止根域名服務器壓力過大）：

首先本地域名服務器向「根域名服務器」發起請求，根域名服務器是最高層次的，它并不會直接指明這個域名對應的 IP地址，而是返回頂級域名服務器的地址，也就是說給本地域名服務器指明一條道路，讓他去這里尋找答案。

本地域名服務器拿到這個「頂級域名服務器」的地址后，就向其發起請求，獲取「權限域名服務器」的地址

本地域名服務器根據權限域名服務器的地址向其發起請求，最終得到該域名對應的 IP地址

5）本地域名服務器將得到的 IP地址返回給操作系統，同時自己將 IP地址緩存起來

6）操作系統將 IP地址返回給瀏覽器，同時自己也將 IP地址緩存起來

7）至此，瀏覽器就得到了域名對應的 IP地址，并將 IP地址緩存起來

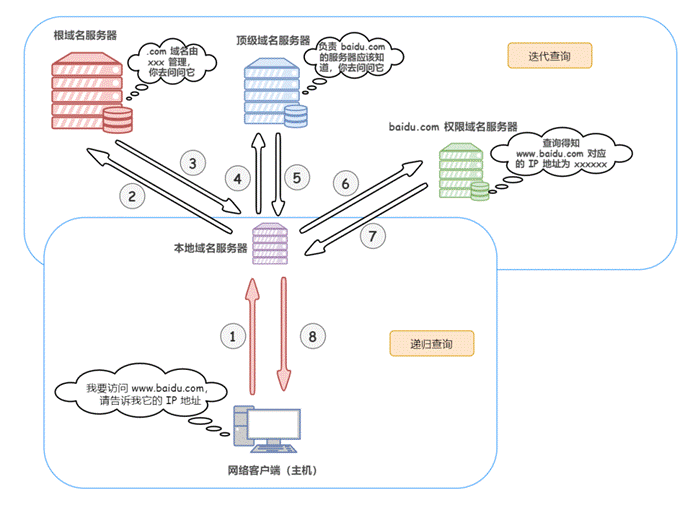

配合下圖直觀理解：

在W55MH32上使用DNS正向解析wiznet.io域名時，我們只需要向本地域名服務器發送DNS請求報文，然后解析DNS響應報文即可。

5 DNS報文

DNS報文分為以下五個部分：

報文頭部：定義了請求或響應的元信息（如標志、條目數等）。

問題區域：描述了查詢的域名和查詢類型。

回答區域：包含查詢的最終結果（如域名對應的IP地址）。

權威區域：提供權威DNS服務器的信息。

附加區域：包含附加的相關信息（如域名的A記錄）。

DNS請求報文主要由報文頭部和問題區域組成，回答區域、權威區域和附加區域為空。

報文頭部

Transaction ID：固定長度為16bit，唯一標識符，用于匹配請求和響應。

Flags：固定長度為16bit，標志位（例如查詢類型、遞歸期望等）。

Questions：固定長度為16bit，問題區域的條目數，通常為1。

Answer RRs：固定長度為16bit，回答區域的條目數，查詢報文中為0。

Authority RRs：固定長度為16bit，權威區域的條目數，查詢報文中為0。

Additional RRs：固定長度為16bit，附加區域的條目數，查詢報文中為0。

問題區域

QName：查詢的域名（以點分形式存儲）。

QType：查詢的記錄類型（如A記錄、AAAA記錄、MX記錄等）。

QClass：查詢的記錄類別，通常為IN（互聯網）。

DNS響應報文包含與請求報文類似的頭部和問題區域，并附加回答、權威和附加區域信息。

報文頭部：同請求報文，但Flags內容有所變化：

QR:1表示響應（查詢報文中為0）

RCODE：返回碼，表示響應狀態（如0表示無錯誤，3表示域名不存在）。

AA：權威回答標志（1表示這是權威服務器返回的響應）。

問題區域：與請求報文一致，用于描述客戶端的查詢。

回答區域：包含查詢結果，如域名對應的IP地址。每條回答包含以下字段：

Name：對應的域名

Type：記錄類型（如A、AAAA、CNAME等）。

Class：記錄類別（通常為IN）。

TTL：記錄的生存時間（秒）。

Rdata：記錄的具體值（如IP地址）。

權威區域：提供權威服務器的信息，通常包含NS記錄。

附加區域：包含額外的解析信息，如權威服務器的A記錄和AAAA記錄。

請求報文實例：請求解析域名wiznet.io的A記錄

|報文頭部 |
Transaction ID: 0x8D12
Flags: 0x0100 (標準查詢、期望遞歸)
Questions: 1
Answer RRs: 0
Authority RRs: 0
Additional RRs: 0
|問題區域 |
QName:wiznet.io
QType: A
QClass: IN

|報文原文 |
8D 12 01 00 00 01 00 00 00 00 00 00
06 77 69 7A 6E 65 74 02 69 64 00 00 01 00 01

響應報文實例：DNS服務器返回wiznet.io的A記錄解析結果（IP為183.111.138.249）

|報文頭部 |
Transaction ID: 0x8D12
Flags: 0x8180 (響應、無錯誤)
Questions: 1
Answer RRs: 1
Authority RRs: 0
Additional RRs: 0
|問題區域 |
QName:wiznet.io
QType: A
QClass: IN
|回答區域 |
Name:wiznet.io
Type: A
Class: IN
TTL: 156
RData: 183.111.138.249

|報文原文 |
8D 12 81 80 00 01 00 01 00 00 00 00
06 77 69 7A 6E 65 74 02 69 6F 00 00 01 00 01
C0 0C 00 01 00 01 00 00 00 9C 00 04 B7 6F 8A F9

6實現過程

接下來，我們看看如何在W55MH32上實現DNS正向解析。

注意：因為本示例需要訪問互聯網，請確保W55MH32的配置能夠訪問互聯網。

步驟一：注冊DNS定時器中斷到1s定時器中

/**
* @brief   1ms timer IRQ Handler
* @param   none
* @return  none
*/
void TIM3_IRQHandler(void)
{
   static uint32_t tim3_1ms_count = 0;
   if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)
   {
       tim3_1ms_count++;
       if (tim3_1ms_count >= 1000)
       {
           DHCP_time_handler();
           DNS_time_handler();
           tim3_1ms_count = 0;
       }
       TIM_ClearITPendingBit(TIM3, TIM_IT_Update);
   }
}

注冊DNS定時器中斷主要為了DNS超時處理。

在dns.h文件中，定義了DNS超時時間、重試次數、端口號和消息ID等內容：

#define MAX_DNS_BUF_SIZE 256  ///< maximum size of DNS buffer. */
/*
 * @brief Maxium length of your queried Domain name
 * @todo SHOULD BE defined it equal as or greater than your Domain name lenght + null character(1)
 * @note SHOULD BE careful to stack overflow because it is allocated 1.5 times as MAX_DOMAIN_NAME in stack.
 */
#define  MAX_DOMAIN_NAME   128       // for example "www.google.com"
#define MAX_DNS_RETRY     2        ///< Requery Count
#define DNS_WAIT_TIME     3        ///< Wait response time. unit 1s.
#define IPPORT_DOMAIN     53       ///< DNS server port number
#define DNS_MSG_ID         0x1122   ///< ID for DNS message. You can be modifyed it any number

步驟二：進行DNS正向解析處理

在do_dns()函數中，我們實現了dns正向解析的過程。

do_dns(ethernet_buf, dns_name, ip_fromdns);

這個函數的三個傳參分別為DNS解析所需緩存，帶解析域名，解析后的IP地址。

do_dns()函數的內容如下：

/**
* @brief   DNS domain name resolution
* @param   ethernet_buff: ethernet buffer
* @param   domain_name:Domain name to be resolved
* @param   domain_ip:Resolved Internet Protocol Address
* @return  0:success;-1:failed
*/
int do_dns(uint8_t *buf, uint8_t *domain_name, uint8_t *domain_ip)
{
   int         dns_ok_flag  = 0;
   int         dns_run_flag = 1;
   wiz_NetInfo net_info;
   uint8_t     dns_retry_cnt = 0;
   DNS_init(0, buf); // DNS client init
   wizchip_getnetinfo(&net_info);
   while (1)
   {
       switch (DNS_run(net_info.dns, domain_name, domain_ip)) // Read the DNS_run return value
       {
       case DNS_RET_FAIL:                                     // The DNS domain name is successfully resolved
       {
           if (dns_retry_cnt < DNS_RETRY)                     // Determine whether the parsing is successful or whether the parsing exceeds the number of times
           {
               dns_retry_cnt++;
           }
           else
           {
               printf("?> DNS Failedrn");
               dns_ok_flag  = -1;
               dns_run_flag = 0;
           }
           break;
       }
       case DNS_RET_SUCCESS: {
           printf("> Translated %s to %d.%d.%d.%drn", domain_name, domain_ip[0], domain_ip[1], domain_ip[2], domain_ip[3]);
           dns_ok_flag  = 0;
           dns_run_flag = 0;
           break;
       }
       }
       if (dns_run_flag != 1)
       {
           return dns_ok_flag;
       }
   }
}

然后是在DNS主循環中運行DNS執行函數DNS_run，它的主要作用是進行DNS組包，發送請求，響應內容解析以及超時處理，這里只需要根據DNS_run()函數的返回值進行相應處理即可。

DNS_run()函數內容如下：

  /* DNS CLIENT RUN */
int8_t DNS_run(uint8_t * dns_ip, uint8_t * name, uint8_t * ip_from_dns)
{
 int8_t ret;
 struct dhdr dhp;
 uint8_t ip[4];
 uint16_t len, port;
 int8_t ret_check_timeout;
 retry_count = 0;
 dns_1s_tick = 0;
 // Socket open
 socket(DNS_SOCKET, Sn_MR_UDP, 0, 0);
#ifdef _DNS_DEBUG_
 printf("> DNS Query to DNS Server : %d.%d.%d.%drn", dns_ip[0], dns_ip[1], dns_ip[2], dns_ip[3]);
#endif
 len = dns_makequery(0, (char *)name, pDNSMSG, MAX_DNS_BUF_SIZE);
 sendto(DNS_SOCKET, pDNSMSG, len, dns_ip, IPPORT_DOMAIN);
 while (1)
 {
   if ((len = getSn_RX_RSR(DNS_SOCKET)) > 0)
   {
     if (len > MAX_DNS_BUF_SIZE) len = MAX_DNS_BUF_SIZE;
     len = recvfrom(DNS_SOCKET, pDNSMSG, len, ip, &port);
     #ifdef _DNS_DEBUG_
       printf("> Receive DNS message from %d.%d.%d.%d(%d). len = %drn", ip[0], ip[1], ip[2],
       ip[3],port,len);
     #endif
       ret = parseDNSMSG(&dhp, pDNSMSG, ip_from_dns);
     break;
   }
   // Check Timeout
   ret_check_timeout = check_DNS_timeout();
   if (ret_check_timeout < 0) {
#ifdef _DNS_DEBUG_
 printf("?> DNS Server is not responding : %d.%d.%d.%drn", dns_ip[0], dns_ip[1], dns_ip[2], dns_ip[3]);
#endif

close(DNS_SOCKET);
     return 0; // timeout occurred
   }
   else if (ret_check_timeout == 0) {
#ifdef _DNS_DEBUG_
     printf("> DNS Timeoutrn");
#endif
     sendto(DNS_SOCKET, pDNSMSG, len, dns_ip, IPPORT_DOMAIN);
   }
 }
 close(DNS_SOCKET);
 // Return value
 // 0 > :  failed / 1 - success
 return ret;
}

7運行結果

燒錄例程運行后，首先進行了PHY鏈路檢測，然后是DHCP獲取網絡地址結果，最后是DNS成功解析出wiznet.io的IP地址為183.111.138.249，如下圖所示：

8總結

本文介紹在 W55MH32芯片上實現 DNS域名解析功能的方法，講解如何將 wiznet.io域名解析為實際 IP地址。闡述了 DNS協議發熱概念、域名分類、查詢方式和工作流程，介紹了 DNS報文結構及請求、響應報文實例等。展示在W55MH32上的實現過程。

下一篇將講解在該芯片上實現 HTTP Client功能，介紹向指定網站提交數據的原理和實現步驟。敬請期待！
