01概述

產品特點：GP8101C將0%-100%占空比的PWM信號輸入，線性轉換成0-10V的模擬電壓輸出；輸入信號范圍：0-100%，可接收PWM頻率：50Hz-50KHz（小于50Hz請聯系客益電子），輸入PWM信號的電平：2.7-5.5V；輸出電壓誤差：<0.2%（需要0.1%精度的請聯系客益電子），線性度誤差：<0.2%（需要更高精度的請聯系客益電子），電源電壓范圍：10-40V，封裝尺寸：ESOIC-8（背面有散熱PAD）。

優勢：單芯片0-5V/0-10V電壓接口輸出；外圍器件簡單；精度高，線性度好；單片機PWM輸出無需RC積分處理，即可輸入芯片；兼容3V/5V單片機。

02應用場景

GP8001功能演示視頻

馬達調速、LED調光

逆變器、電源

工業模擬信號隔離

.變頻器、伺服調速

03產品特性

1.GP8001將0%-100%占空比的PWM信號輸入，線性轉換成0-10.05V的模擬電壓輸出。

2. 輸入信號范圍0%-100%

3.輸入PWM信號的頻率范圍: 50Hz to 50KHz

4. 輸入PWM信號高電平：2.7V-5.5V

5. 支持使能和關斷輸出0-10.05V功能

6.內置高性能低溫漂基準，輸出溫度系數典型20ppm/℃

7. 輸出滿量程電壓誤差：< 0.2%（0.1% typ）

8.輸出電壓線性度誤差：0.1% typ

9. 電壓系數：<40ppm/V

10.電流系數：100ppm/mA typ

11. 驅動能力：10mA Max

12. 內置過流保護、低壓保護

13. ESD能力： > 2KV

14.電源電壓：11V - 32V

15.封裝：SOT-23-6

16.功耗：<1.5mA

17.啟動時間：<2ms

18.響應周期：三周期響應

19.建立時間：<200us

20.工作溫度：-40°C to 85°C

04應用電路

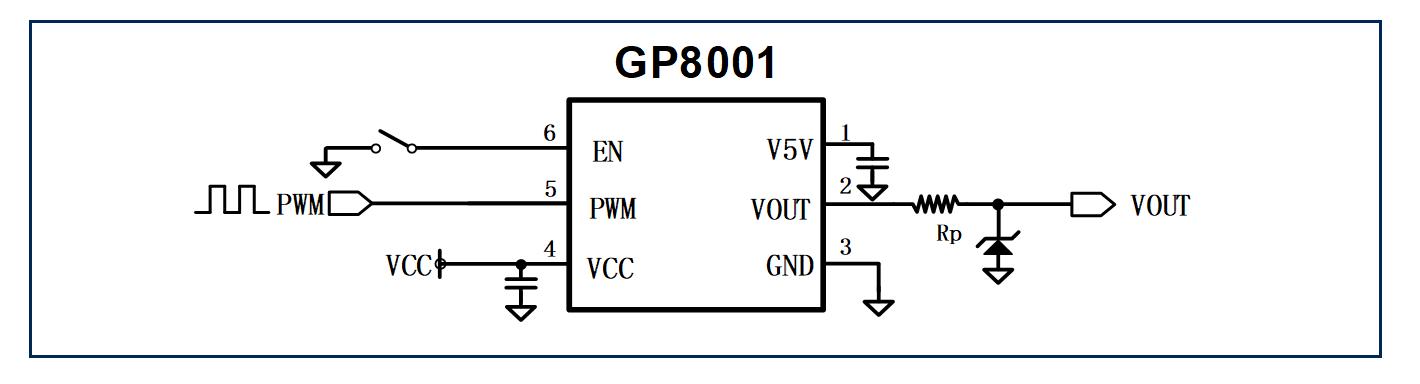

下圖為標準推薦電路，實際使用請根據現場情況及設計指標進行調整優化。

?編輯

注意：

1、V5V為內部穩壓LDO輸出，端口上必須接大于1uF的電容。

2、EN端口默認上拉，上拉電平2.7-5.5V，接地關閉輸出。

3、VOUT作為板間接口使用時，必須要增加相應防護，來做好反接防護、浪涌保護、強干擾防護。

4、輸出無需外接電容即可實現穩定。

5、輸出的Rp電阻的保護電阻，建議使用0805及以上封裝進行端口防護，也可以不接。

6、如果接電機或變頻器控制，需要在基礎電路的基礎上增加抗干擾電路，π型濾波，共模電感（mH級），兩側電容1uF。

7、注意封裝參照引腳說明

8、TVS選擇單向，如SMBJ15A

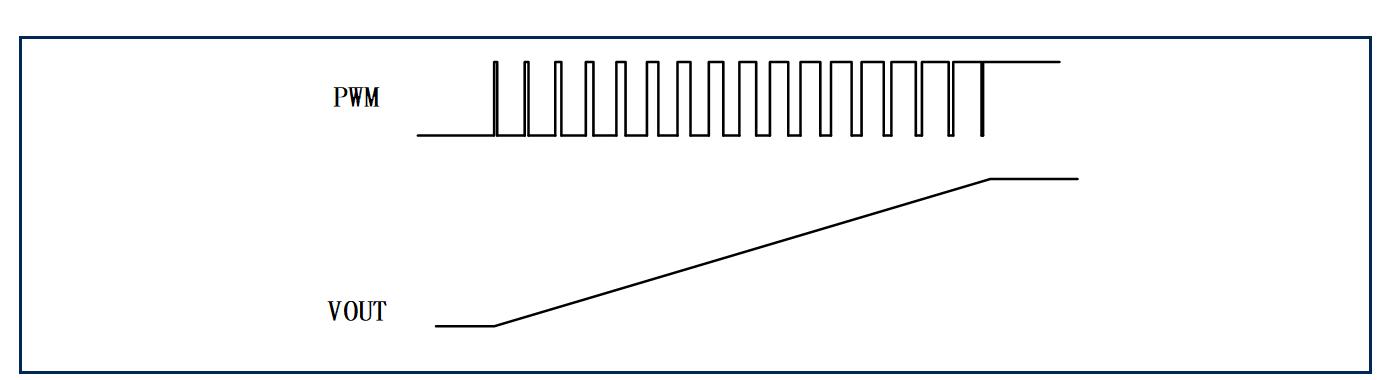

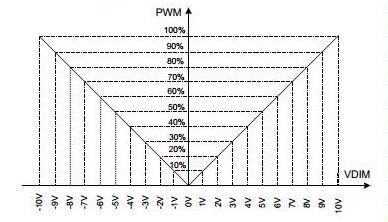

注意：該圖為PWM和輸出之間的關系

有技術問題可以在評論區多多交流，不足之處也請指出，謝謝大家。
