如何使用單片機直接輸出4-20mA？GP210高集成方案。
在TI的官網上可以找到基于XTR111的4-20mA電流隔離輸出的方案。其通過電容隔離芯片將數字信號隔離傳輸，隔離后的數字信號通過DAC芯片DAC8551和基準芯片REF5050A實現模擬量輸出，最后通過一個接口芯片XTR111實現4-20mA電流輸出。如下圖：
上述方案特點：
1、需要四個芯片，系統集成度不高
2、成本高
3、精度控制難度大

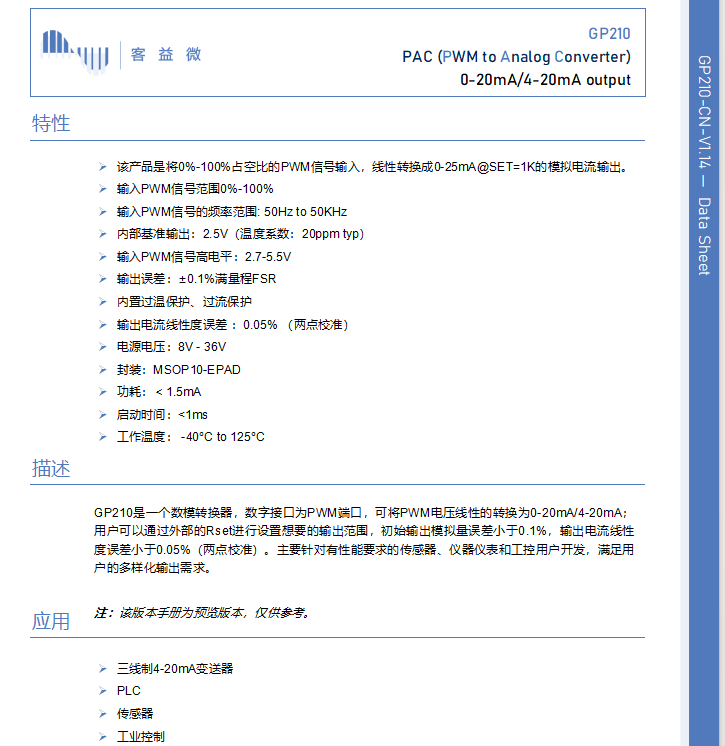

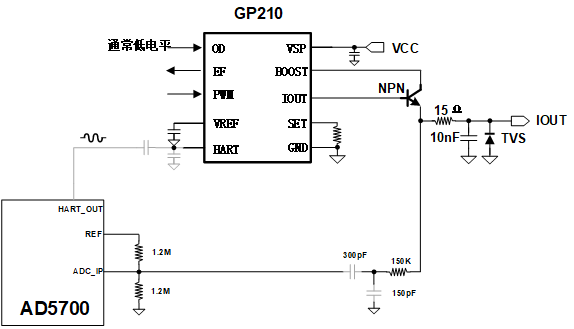

除了TI的方案，客益微：推出的PAC方案GP210也可以實現4-20mA的高精度輸出。GP210是一個數模轉換器，數字接口為PWM端口，可將PWM電壓線性的轉換為0-20mA/4-20mA；用戶可以通過外部的Rset進行設置想要的輸出范圍，初始輸出模擬量誤差小于0.1%，輸出電流線性度誤差小于0.05%（兩點校準）。主要針對有性能要求的傳感器、儀器儀表和工控用戶開發，滿足用戶的多樣化輸出需求。如下圖：
客益微的PAC 4-20mA方案特點：
1、高集成度，性能穩定可靠
2、PWM接口，方便隔離
3、電路簡單，成本較低
4、EMSOP10極小的封裝尺寸。
技術方面交流 歡迎交流
審核編輯 黃宇
