一、引言

在工業自動化、軌道交通、智慧礦山等關鍵領域，網絡的穩定性與實時性直接決定生產安全與運營效率。隨著工業網絡中業務的多樣化（如控制指令、實時視頻、設備日志、告警信號等），不同業務對網絡資源的需求差異顯著 —— 例如，機器人控制指令需毫秒級響應，而設備日志傳輸可容忍一定延遲。此時，網絡服務質量（QoS）功能成為工業交換機的核心能力，它通過精細化的流量管控，確保關鍵業務在網絡擁塞時仍能穩定運行，如同 “智能交通管控系統” 般調度各類 “網絡車流”。

二、QoS是什么?

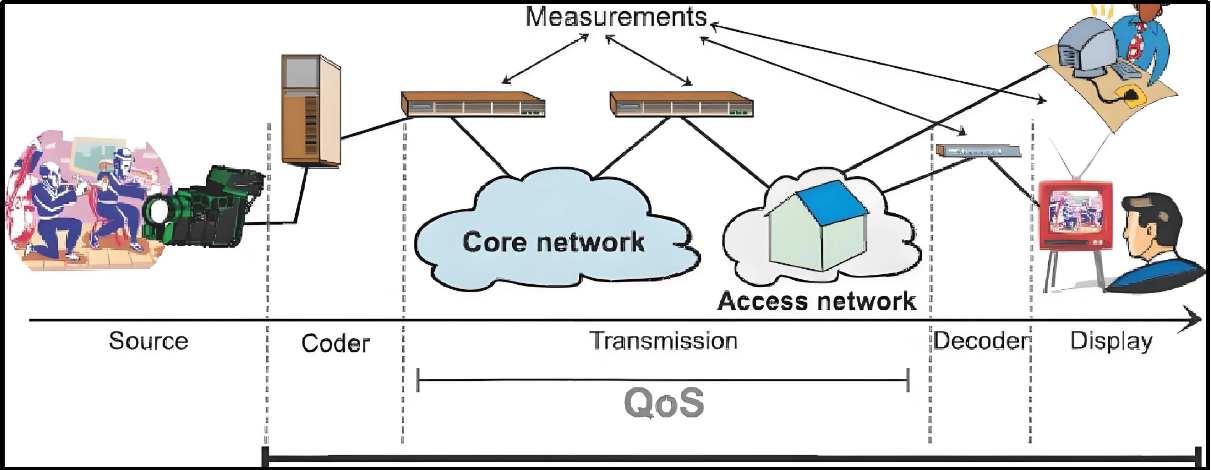

網絡服務質量 QoS（Quality of Service）是一種網絡管控技術，通過對局域網流量的分類、優先級設置、調度及擁塞控制，實現三大核心目標：管理并避免網絡阻塞、降低報文丟失率、為不同業務（如工業控制指令、實時視頻、日志數據）提供差異化服務。

QoS的工作機制：

1. 流量分類

根據網絡流量的特定屬性（如源 / 目的地址、端口號、協議類型等）劃分流量類型。

工業場景中，控制指令（如 GOOSE 報文）、實時視頻（如 RTSP 協議，554 端口）、工業協議（如 Modbus TCP 常用 502 端口）等均可通過端口或協議特征被精準分類。

2. 流量標記

為分類后的流量打上優先級標簽，確保全網設備識別其優先級：

二層網絡：采用 IEEE 802.1Q 標準，通過 3 位優先級字段標記（0-7 共 8 個等級，如工業控制指令可標記為 7 級最高優先級）。

三層網絡：利用 IP 報文頭部的 DSCP 字段（6 位，64 個等級）標記，適合跨網段的工業業務（如礦區各子系統間的控制信號）。

3. 隊列調度

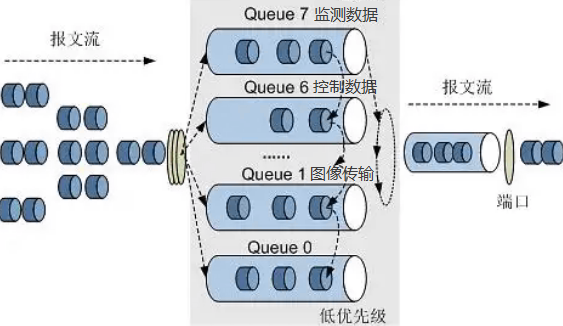

交換機為不同優先級流量分配獨立隊列，調度算法決定報文轉發順序：

先進先出（FIFO）：無優先級區分，適合簡單場景；

優先級隊列（PQ）：高優先級隊列報文優先轉發，適合工業控制指令等 “不可延遲” 業務；

加權輪詢（WRR）：按權重分配帶寬，平衡控制指令與視頻監控等多業務需求。

4. 流量整形與限制

流量整形：控制報文發送速率（如限制設備日志的傳輸速率為 1Mbps），避免其占用關鍵業務帶寬；

流量限制：設定某類流量的速率上限（如非關鍵視頻流不超過 10Mbps），防止網絡擁塞。

5. 擁塞避免

當網絡負載過高時，通過丟棄低優先級報文減輕壓力：

尾丟棄（Tail Drop）：隊列滿時丟棄新報文，簡單但可能導致 “全局擁塞”；

隨機早期檢測（RED）：隊列接近滿時隨機丟棄低優先級報文（如普通設備狀態報文），提前緩解擁塞；

加權隨機早期檢測（WRED）：按優先級差異化丟棄，優先保護工業控制指令等核心流量。

三、工業交換機QoS的核心作用

1. 保障實時性

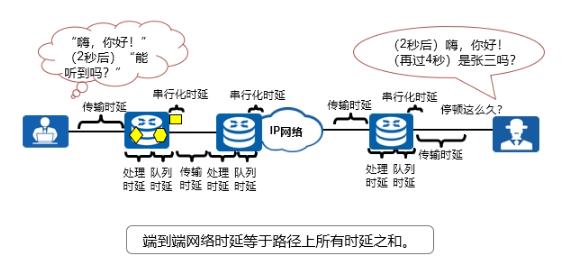

工業場景中，關鍵業務（如機器人控制指令、列車調度信號）對延遲極度敏感。QoS 通過高優先級隊列與調度算法，確保這些業務在網絡擁塞時仍能優先傳輸。例如，自動化生產線中，QoS 將機器人運動控制指令（高優先級）分配至專用隊列，使其延遲控制在 10ms 以內，避免因網絡延遲導致生產誤差。

2. 提升數據可靠性

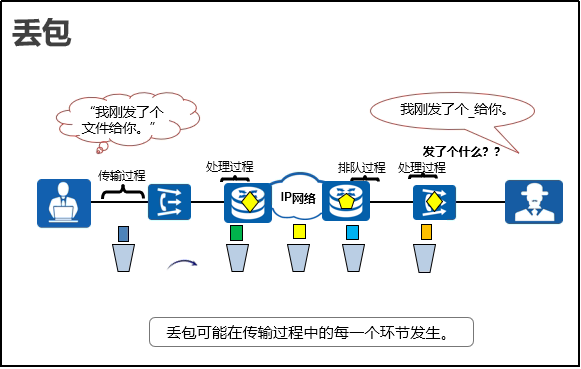

工業數據的丟失可能引發嚴重后果（如煤礦安全監控數據丟失可能導致事故漏報）。QoS 通過擁塞避免機制（如 WRED）優先保留高優先級數據包，并降低低優先級報文的丟失率，使關鍵業務的報文丟失率控制在 0.1% 以下。

3. 優化網絡帶寬

工業網絡帶寬資源有限，需同時承載控制、監控、日志等多類流量。QoS 通過智能分配帶寬（如為控制指令分配 30% 帶寬，視頻監控分配 50%，日志分配 20%），避免某類流量 “獨占” 資源。例如，智能變電站中，QoS 確保 GOOSE（控制信號）和 SV（采樣值）占用專用帶寬，不被非關鍵業務（如設備遠程調試數據）擠占。

四、工業以太網中QoS的典型應用場景

1. 自動化生產線

機器人控制指令（高優先級）、設備狀態監控視頻（中優先級）、生產日志（低優先級）的并發傳輸，QoS 確?？刂浦噶顑?yōu)先響應；

2. 軌道交通

列車調度指令（最高優先級）、車廂監控視頻（中優先級）、乘客 Wi-Fi 數據（低優先級），QoS 避免調度指令因網絡擁堵延遲；

3. 智能變電站

GOOSE（開關控制信號）和 SV（實時采樣數據）為核心業務，QoS 通過 DSCP 標記使其優先級高于普通設備管理報文；

4. 煤礦領域

安全告警信號（如瓦斯?jié)舛瘸瑯酥噶睿?、井下監控視頻、設備運行日志，QoS 確保告警信號在網絡擁塞時仍能 “秒級” 傳輸至地面控制中心。

五、邁威通信工業交換機QoS的實現方式

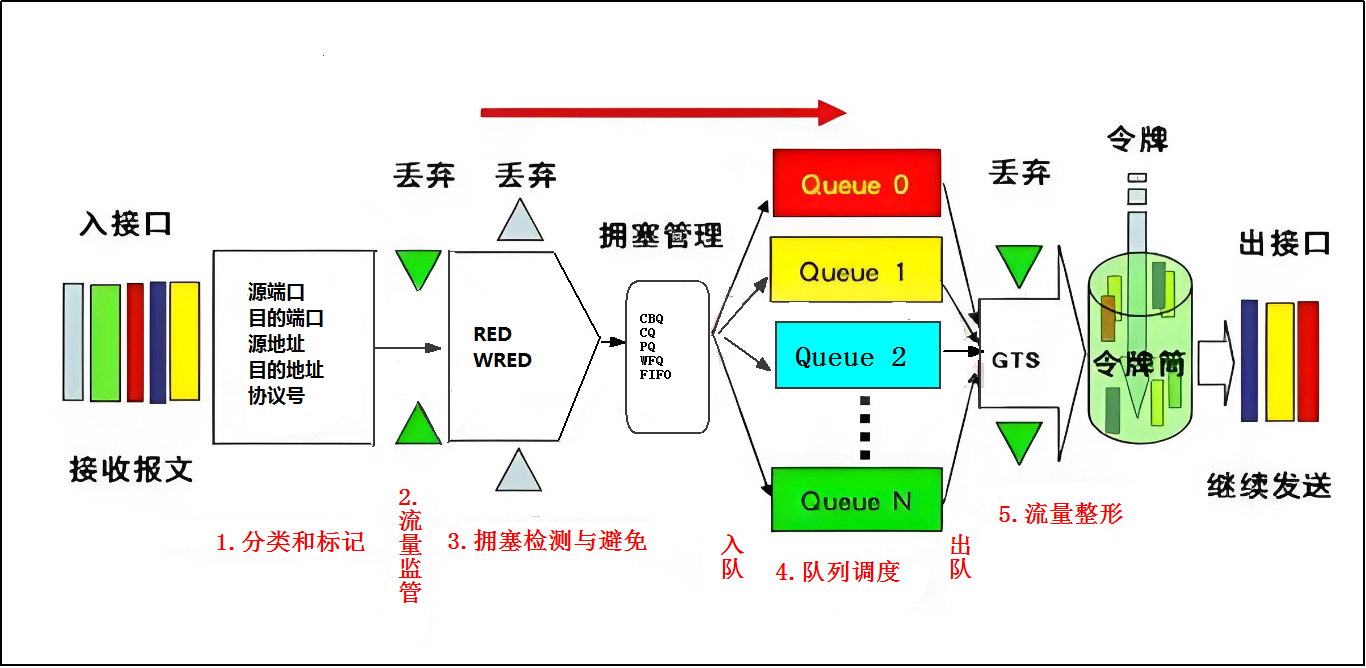

邁威通信工業交換機通過 “分類 - 策略 - 標識 - 隊列 - 調度” 全流程管控，實現 QoS 功能：

1.分類（Classifying）

其過程是根據信任策略或者根據分析每個報文的內容（如應用類型，用戶優先級）劃分為不同的類別或流，為后續的服務質量保障提供了基礎。

2. 策略（Policing）

發生在數據流分類完成后，用于約束被分類的數據流所占用的傳輸帶寬，確保流量不會超過預定的速率限制；

3. 標識（Marking）

經過Classifying和Policing動作處理之后，為了確保被分類報文對應DSCP的值能夠傳遞給網絡上的下一跳設備，需要通過Marking 動作將為報文寫入QoS信息；

4. 隊列（Queueing）

負責將數據流中報文送往端口的某個輸出隊列中，送往端口的不同輸出隊列的報文將獲得不同等級和性質的傳輸服務策略，常見的隊列類型包括FIFO（先進先出）、WFQ（加權公平隊列）、CBWFQ（基于類的加權公平隊列）等。

5. 調度（Scheduling）

為QoS流程的最后一個環節。當報文被送到端口的不同輸出隊列上之后，設備將采用特定的調度算法發送輸出隊列中的報文，常見的調度方式有SP（嚴格優先級調度）、PQ（優先級調度）、WRR（加權輪詢調度）、DWRR（差分加權輪詢）等等。

六、FAQ（常見問題解答）

1、工業交換機如何通過 QoS 識別控制類業務？

答：通過分析報文的特定屬性，如工業控制協議的端口號（如 Modbus TCP 用 502 端口）、專用協議格式（如 GOOSE 報文的 APPID 字段）、源 / 目的地址（如控制服務器的固定 IP）等，精準分類控制類流量。

2、為什么工業交換機的 QoS 比普通交換機更重要？

答：工業場景對網絡的實時性（如毫秒級延遲）、可靠性（如 99.999% 可用性）要求遠高于普通辦公網絡，任何丟包或延遲都可能導致生產事故；且工業業務類型復雜（控制、監控、安全等），需更精細化的資源分配，因此 QoS 是工業交換機的核心剛需。

3、QoS 會增加工業交換機的延遲嗎？

答：合理配置的 QoS 不會增加關鍵業務的延遲。工業交換機通過硬件加速（如專用 QoS 芯片）處理分類、標記等操作，單包處理延遲可控制在微秒級；同時，高優先級隊列的 “優先轉發” 機制反而會降低關鍵業務的延遲。

七、總結

在工業網絡中，QoS 是保障關鍵業務穩定運行的 “核心引擎”。邁威通信在工業以太網交換機領域深耕多年，通過精細化的流量分類、智能帶寬管控、優先級調度等 QoS 技術，為自動化生產、軌道交通、智慧礦山等領域提供了高可靠、低延遲的網絡支撐，確保工業業務在復雜網絡環境中仍能 “按需分配資源、優先保障核心”，成為工業數字化轉型的重要基石。
