柴油發電機組中性點接地電阻柜技術參數
柴油發電機組中性點接地電阻柜（簡稱“接地電阻柜”）是專門用來完成柴油發電機中性點經電阻接地的成套裝置，其核心任務是把單相接地故障電流限制在安全數值之內，同時抑制暫態過電壓，確保機組和人身安全，并為繼電保護提供足夠靈敏的故障信號。
一、典型組成
1.接地變壓器（Z 型或普通型）：當機組中性點未直接引出時，通過變壓器引出中性點。
2. 不銹鋼電阻器：短時工作制，短時耐受電流100A～1000A，可承受10s以上，溫升≤760K。
3.高壓真空接觸器或斷路器：實現“哪臺機組運行，哪臺接地”，防止多臺機組中性點并列形成環流。
4.電流互感器、二次保護繼電器：提供5A或1A的零序電流信號給差動或接地保護。
5. PLC 或智能監控單元：實時監測電阻溫度、電流、開關位置。
6.柜體：戶內型，冷軋鋼板或不銹鋼，IP3X～I(xiàn)P42，可上進線或下進線。
二、接地方式與電阻值選取
1.低壓 400V機組：一般直接接地或經10Ω～40Ω 小電阻接地，故障電流控制在200A～1000A。
2.高壓6kV～20kV 機組：常用高電阻接地，典型阻值 50Ω～200Ω，將接地電流限制在5A～50A，既降低過電壓又避免定子鐵芯灼傷。
例：10.5 kV系統、允許接地電流100A時，理論阻值 R=10.5 kV/√3 /100 ≈ 60Ω。
三、多臺機組并列運行時的兩種典型方案
方案 A：每臺機組獨立配置接地電阻柜，通過 PLC 互鎖確保僅一臺接地，可靠性高、占地大、投資高。

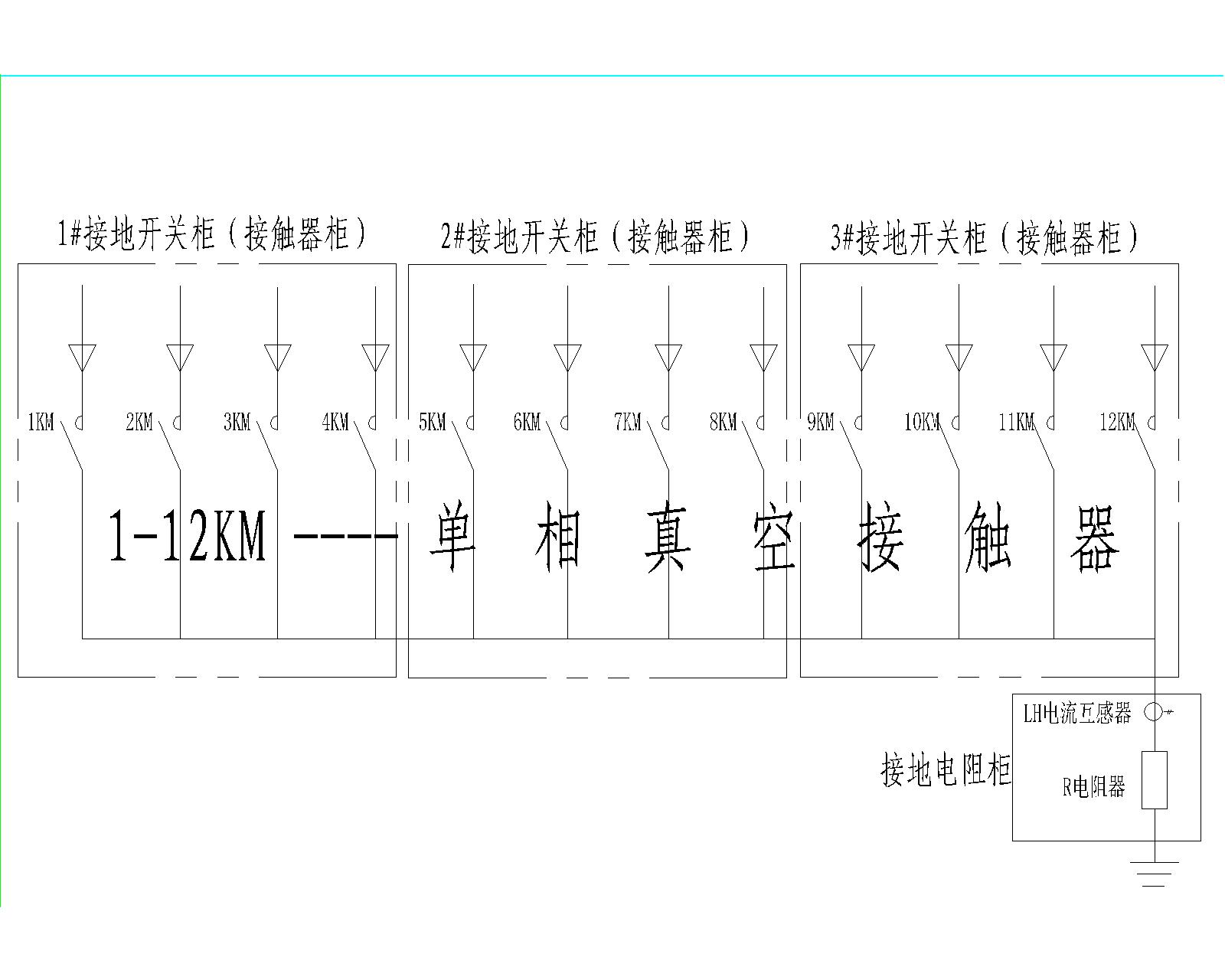

方案 B：多臺機組共用一套接地電阻柜（“多對一”），各機組中性點經真空接觸器并聯到公共電阻。占地省、成本低，但需環流控制器或嚴格的 PLC 邏輯閉鎖。
某運營商數據中心4×2000kW機組采用方案B，連續3年動作成功率100%。
四、訂貨或設計時應提供的參數
1.機組額定電壓、額定容量、數量；
2.接地方式（直接、高電阻、低電阻、消弧線圈）；
3.接地電流或電阻值、短時通流時間（通常10s）；
4.開關形式（真空接觸器、斷路器）、是否帶PLC互鎖；
5.柜體尺寸、進出線方式、防護等級、是否需要智能監控裝置。
正確選用并配置中性點接地電阻柜，可在柴油發電機組發生單相接地故障時迅速限制故障電流、抑制過電壓，并保證繼電保護的選擇性動作，是保障數據中心、醫院、工業廠房等關鍵場所供電安全不可或缺的一環。
