LM2574xx 系列穩壓器是單片集成電路，為降壓（降壓）開關穩壓器提供所有有源功能，能夠驅動具有出色線路和負載調節的 0.5A 負載。這些器件提供 3.3 V、5 V、12 V、15 V 的固定輸出電壓和可調輸出版本。

這些穩壓器需要最少數量的外部元件，使用簡單，包括內部頻率補償和固定頻率振蕩器。
*附件：lm2574hv.pdf

LM2574xx 系列是常用三端子線性穩壓器的高效替代品。由于其高效率，印刷電路板 （PCB） 上的銅走線通常是唯一需要的散熱器。

針對 LM2574 使用進行了優化的標準電感器系列可從多家不同的制造商處獲得。該特性大大簡化了開關模式電源的設計。

其他特性包括在規定的輸入電壓和輸出負載條件下的輸出電壓容差為 ±4%，振蕩器頻率為 ±10%。包括外部關斷功能，具有50μA（典型值）待機電流。輸出開關包括逐周期電流限制，以及熱關斷功能，可在故障條件下提供全面保護。

特性

• 可調版本輸出電壓范圍：1.23 V 至 37 V（高壓版本為 57 V）在線路和負載條件下最大 ±4%
• 指定 0.5A 輸出電流
• 寬輸入電壓范圍：40 V，高壓版本高達 60 V
• 僅需要四個外部組件
• 52kHz 固定頻率內部振蕩器
• TTL關斷能力，低功耗待機模式
• 高效率
• 使用現成的標準電感器
• 熱關斷和限流保護

參數

方框圖

?1. 產品概述?
LM2574/LM2574HV是德州儀器（TI）推出的SIMPLE SWITCHER?系列單片降壓穩壓器，具有以下核心特性：

• ?輸入電壓范圍?：
  • LM2574：4.5V至40V
  • LM2574HV：4.5V至60V（高壓版本）
• ?輸出電流?：0.5A
• ?輸出電壓選項?：固定3.3V/5V/12V/15V及可調版本（1.23V至37V/57V HV）
• ?效率?：高達88%（典型值）
• ?開關頻率?：52kHz固定頻率

?2. 關鍵特性?

• ?集成功能?：內置頻率補償、固定振蕩器、熱關斷及電流限制保護。
• ?簡化設計?：僅需4個外部元件（電感、二極管、輸入/輸出電容）。
• ?低功耗?：待機電流典型值50μA（ON/OFF引腳控制）。
• ?熱管理?：PCB銅箔即可滿足散熱需求。

?3. 應用場景?

• 高效降壓（Buck）穩壓器
• 線性穩壓器的預調節器
• 正負電壓轉換器（Buck-Boost）
• 板載開關電源

?4. 設計要點?

• ?電感選擇?：根據負載電流和輸入電壓選擇68μH至2200μH范圍（連續/斷續模式）。
• ?輸出電容?：推薦100μF至470μF低ESR電解電容以降低紋波。
• ?二極管?：需使用快速恢復或肖特基二極管（如1N5817、MBR150）。
• ?布局建議?：縮短高頻回路路徑，單點接地優化EMI性能。

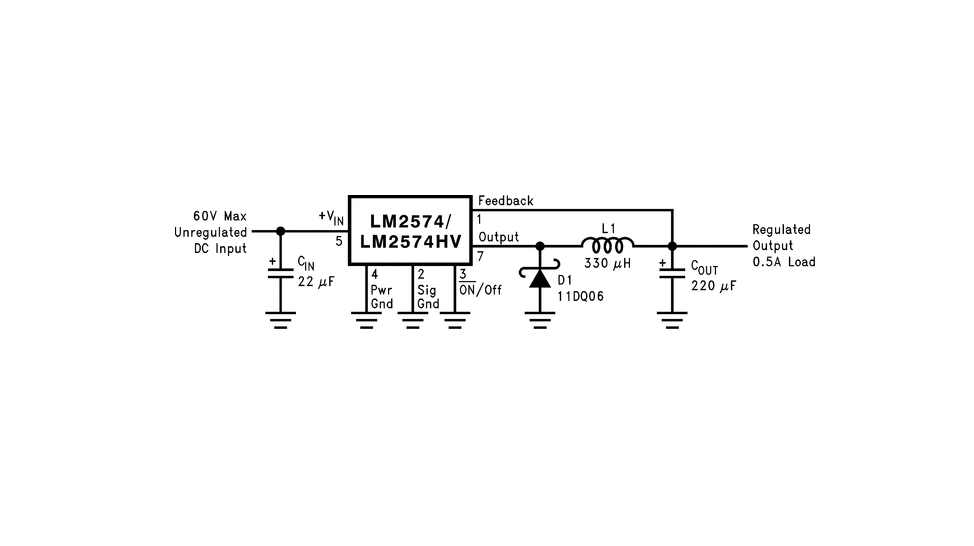

?5. 典型電路?

• ?固定輸出?：直接連接FB引腳至輸出（固定電壓版本）。
• ?負壓生成?：支持Buck-Boost配置（如-12V輸出）。

?6. 封裝與熱性能?

• ?封裝選項?：8引腳PDIP、14引腳SOIC（NPA）。
• ?熱阻?：θJA（SOIC）77.1°C/W，θJA（PDIP）60.4°C/W。

?7. 版本更新?

• 新增TPS560430作為新一代替代方案（更小尺寸、更高效率）。
• 修訂歷史包含電氣參數修正及文檔結構調整。

?8. 附加資源?

• WEBENCH?在線工具支持定制設計。
• 提供PCB布局指南（AN-1229）以優化噪聲抑制。

?文檔結構?
包含特性描述、電氣參數、典型應用電路、熱設計及封裝信息，適用于電源系統工程師快速實現高可靠性設計。
