xMR310x演示板支持多維科技 TMR3109、TMR3110、TMR3111 等磁性角度傳感器和 MDT3259 信號處理芯片功能演示和在線編程。

在工業自動化、智能傳感等領域，高精度磁角度編碼器芯片在電機控制、伺服閉環系統等關鍵應用中的需求日益增長。然而，工程師在調試此類芯片時，經常面臨參數配置復雜、校準依賴專用設備、軟硬件協同開發周期長等挑戰。針對這些問題，江蘇多維科技（Dowaytech）推出 xMR310x 演示板。該演示板專為快速評估多維科技的 TMR3109、TMR3110、TMR3111 等磁角度編碼器芯片以及 MDT3259 信號處理芯片而設計，可輕松滿足不同應用場景下的測試驗證需求，顯著提升工程師的開發調試效率，堪稱開發流程中的“效率加速器”。

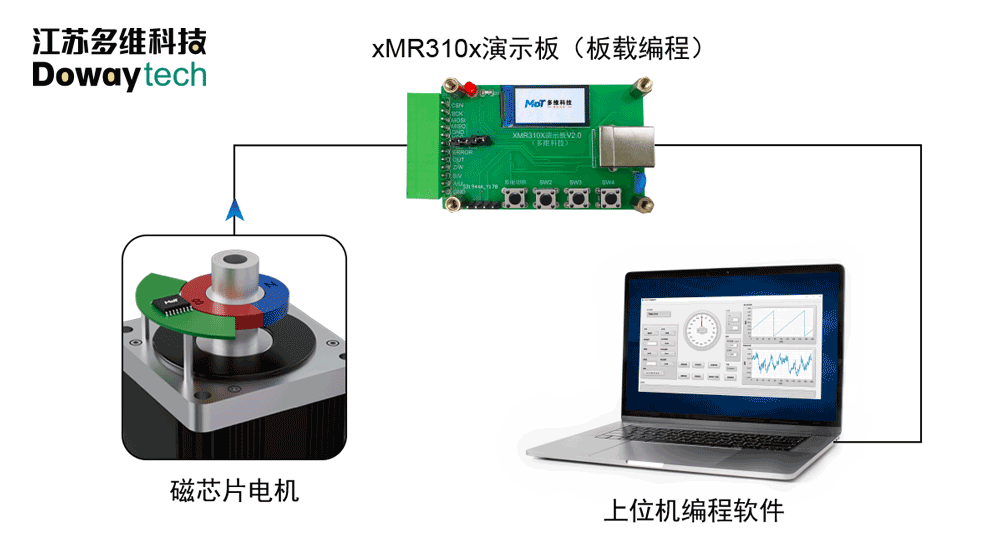

一、核心功能架構：硬件+軟件雙重賦能

脫機操作：通過板載按鍵+OLED屏，獨立完成角度讀取、零點設置、參數燒寫、自動校準（無需連接PC）。

上位機控制：USB連接PC，搭配專用xMR310x配置軟件，實現角度誤差分析、批量參數配置、自動校準等高級功能。

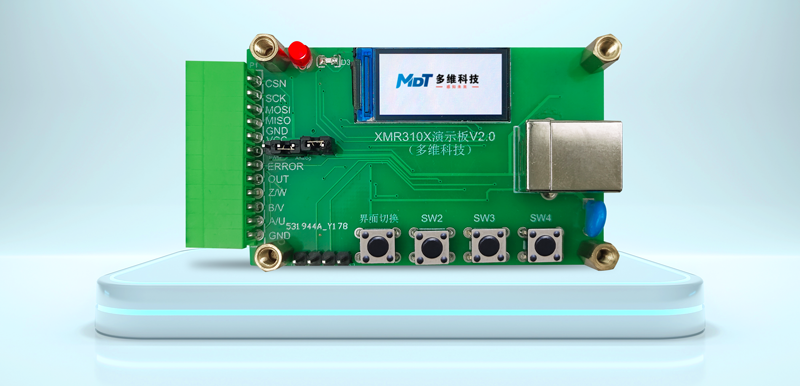

1、硬件操作層：脫離PC的快速驗證

xMR310x演示板集成了OLED屏與物理按鍵的可視化交互功能，支持SPI/ABZ/PWM/UVW四大輸出模式的獨立調試。

OLED實時反饋：旋轉磁鐵時，角度值（0-360°）、ABZ脈沖數、PWM頻率/占空比、UVW對極狀態參數動態刷新。

LED狀態顯示：校準完成時綠燈閃爍三次。

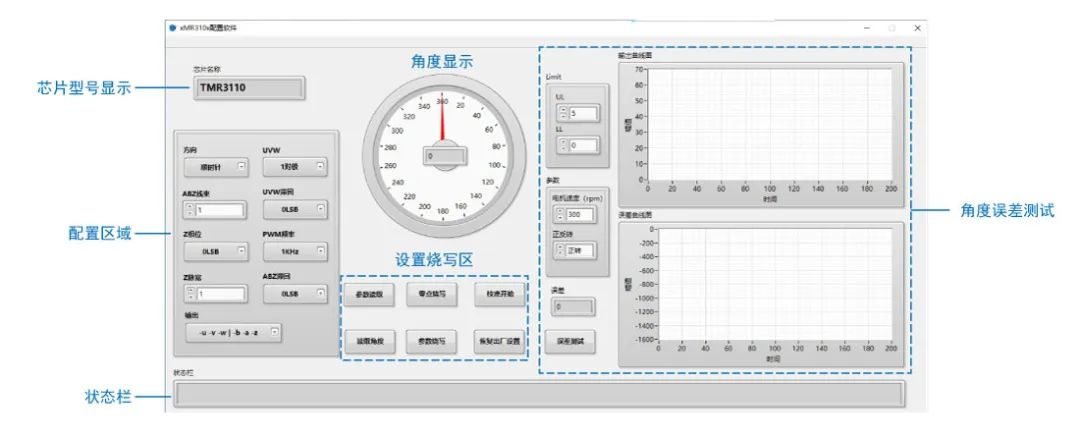

2、軟件分析層：深度參數配置與動態角度誤差分析

動態誤差分析：設置轉速和方向，實時生成0-360°輸出和誤差曲線（支持導出CSV）。

批量燒寫：ABZ線數、UVW極對數、PWM頻率等參數一鍵打包寫入（擦寫次數>1000次）。

讀取參數失敗提示：軟件自動檢測SPI通訊是否正常。

校準失敗提示：軟件可設置誤差范圍，自動檢測校準后超范圍誤差。

非線性校準：提供對外接口，分段補償數據一鍵導入。

二、智能化平臺：助力機器人關節編碼器

隨著人形機器人爆發式增長，機器人關節角度的精確感知，是實現靈活、精準動作的關鍵。離軸磁編碼技術正加速進化，xMR310x演示板助力4顆TMR2615+MDT3259的離軸應用方案，可對MDT3259進行自校準，角度誤差提高到0.1°以?xún)?nèi)。

三、客戶端項目落地：從實驗室到生產線

多維科技xMR310x演示板可將芯片參數轉化為可量測的工程指標，實測數據更值得信賴，并將評估周期從周級壓縮到小時級，為量產提供了經過驗證的參數基線。

縮短50%評估周期：?jiǎn)伟寮蓚鞲衅鳒y(cè)試、編程、校準全流程。

零代碼開發：圖形化軟件替代底層寄存器操作，降低工程師門檻。

風險可控：脫機驗證確保參數安全，避免誤操作損壞芯片。

無縫量產過渡：演示板硬件和參數配置軟件可直接移植至客戶量產固件。

多維科技可為工程師提供從各類電機到復雜工業系統的全場景解決方案，如需購買 xMR310x 演示板和詳細的編碼器芯片技術支持以及校準方案，請聯系我們。
