Texas Instruments LM5171雙通道雙向控制器支持多相并行運行，每個相位均具有平衡的電流共享。 該控制器還支持獨立通道雙向操作，因此可在多相降壓/升壓或獨立降壓/升壓模式下運行。LM5171控制器可動態編程，以二極管仿真模式（DEM）或強制PWM（FPWM）模式運行。

數據手冊：*附件：Texas Instruments LM5171雙通道雙向控制器數據手冊.pdf

LM5171控制器內置3.5V 1%基準電壓、5A峰值半橋柵極驅動器、可編程軟啟動定時器和可編程逐周期峰值電流限制功能。該控制器適用于電池測試系統（BTS）、超級電容或備用電池電源轉換器，以及可堆疊的大功率降壓或升壓應用。

特性

• 高壓（HV）端口和低壓（LV）端口的最高額定電壓分別為85V和80V
• 雙向電流調節精度：1%（典型值）
• 通道電流監測精度：1%（典型值）
• 可編程或自適應死區時間控制
• 可編程振蕩器頻率高達1MHz，可選擇與外部時鐘同步
• I^2^C接口，用于監控和診斷
• 獨立的通道使能控制引腳
• 集成電流和電壓環路控制
• 內置3.5V 1%基準電壓
• 集成5V 10mA偏置電源
• 5A峰值半橋柵極驅動器
• 可編程逐周期峰值電流限制
• 過熱關斷
• 動態可選二極管仿真和強制PWM工作模式
• 可編程軟啟動定時器
• 支持多相和獨立通道運行
• 支持緊急關斷閂鎖

應用

• 電池測試系統（BTS）
• 超級電容或電池備份電源轉換器
• 可堆疊大功率降壓或升壓器件

簡化應用電路圖

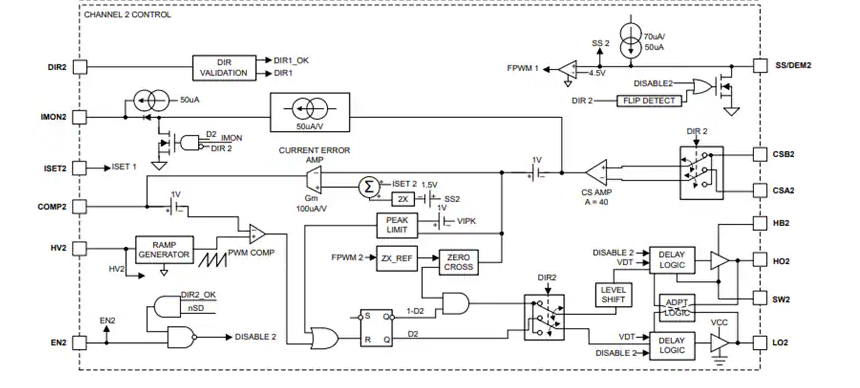

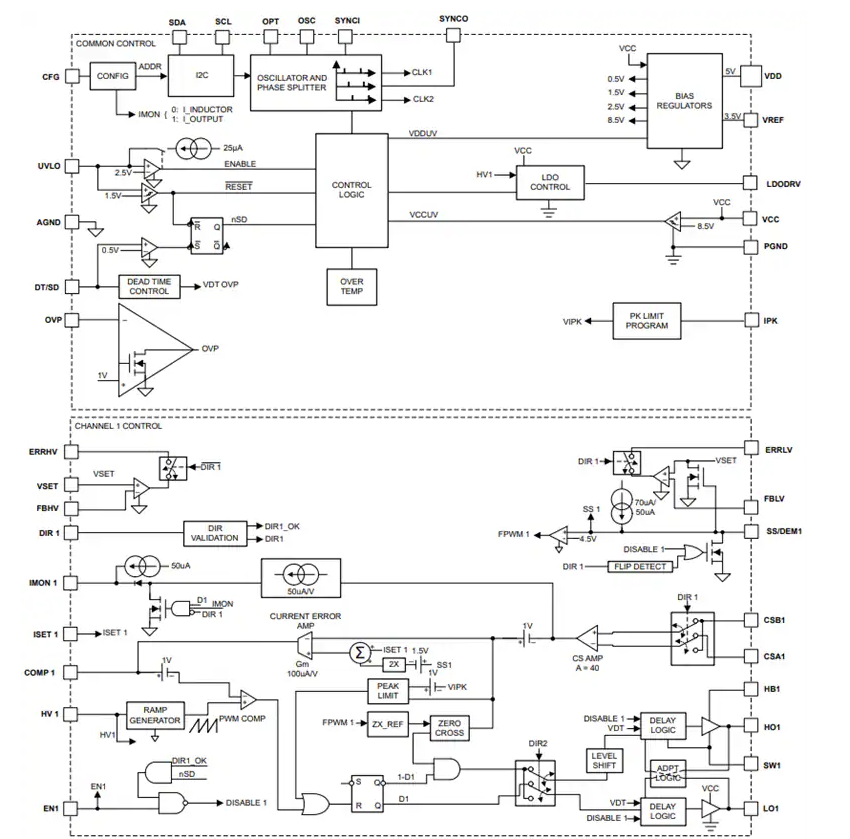

框圖
