Texas Instruments TPS23881B供電設備 (PSE) 自主模式控制器設計用于按照IEEE 802.3bt標準將電源插上以太網電纜。該控制器包含八個單獨的電源通道，可以按2線對（單通道）或4線對（雙通道）PoE端口的任意組合進行配置。TPS23881B PSE控制器具有SRAM可編程性、可編程功率限制、200mΩ 電流檢測電阻以及1位或3位快速端口關斷輸入。該PSE控制器擁有靈活的處理器控制工作模式，包括自動、半自動和手動/診斷模式。

數據手冊：*附件：Texas Instruments TPS23881B PSE自主模式控制器數據手冊.pdf

TPS23881B控制器與TI的FirmPSE系統固件兼容。可編程SRAM支持通過I^2^C進行現場固件升級，以確保與支持PoE的設備的互操作性，確保IEEE合規。該PSE控制器可以檢測包含完整相互身份、有效簽名的受電設備 (PD)，并且可以施加電源。TPS23881B控制器適用于小型企業交換機、錄像機和分支交換機。

特性

• IEEE 802.3bt PSE解決方案，適用于以太網供電（PoE）2 3類或4類應用
• 可編程SRAM存儲器
• 八個獨立的PSE通道
• 200 mΩ電流檢測電阻器
• 可編程功率限制精度：±2.5%
• 可通過電阻器選擇自主運行（無需外部MCU）
• 可選2線對或4線對端口功率分配：
  • 15.4W、30W、45W、60W、75W或90W
• 單一特征和雙特征PD兼容性
• 傳統PD電容測量
• 每端口專用的14位積分電流ADC
  • 用于直流斷開的抗噪MPS
  • 電流檢測精度：2%
• 靈活的處理器控制工作模式：
  • 自動
  • 半自動
  • 手動/診斷
• 浪涌和運算折返保護
• 1位或3位快速端口關斷輸入
• Auto-class發現和功率測量

應用

• 錄像機：
  • 網絡視頻錄像機（NVR）
  • 數字視頻錄像機（DVR）
• 小型企業交換機
• 園區交換機和分支交換機

功能框圖

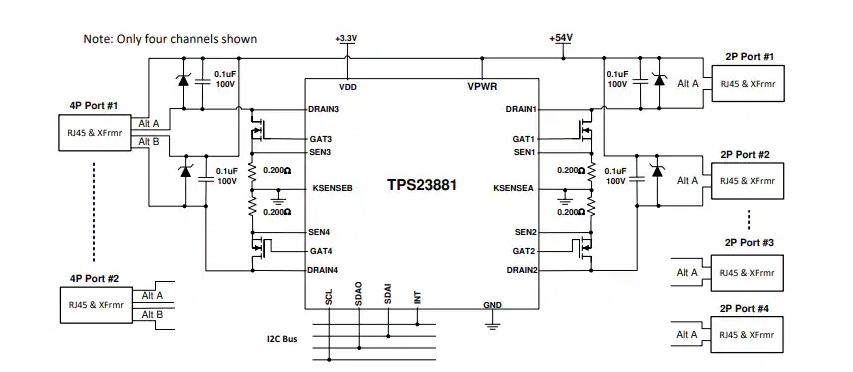

簡化原理圖
