在新能源材料研發與光電器件測試領域，人工復現太陽光輻射特性的太陽模擬器已成為關鍵技術裝備。國際標準對光譜匹配、空間均勻性與時間穩定性的嚴苛要求，推動著光源技術的持續革新。本文聚焦一種基于鹵素?zé)襞cLED 協同的混合式太陽模擬器，深度解析其光學架構設計、性能測試及中大面積場景的應用潛力，為Luminbox 研發高精度太陽模擬器提供可復現的理論模型與實驗依據。

太陽模擬器的性能標準與技術演進

luminbox

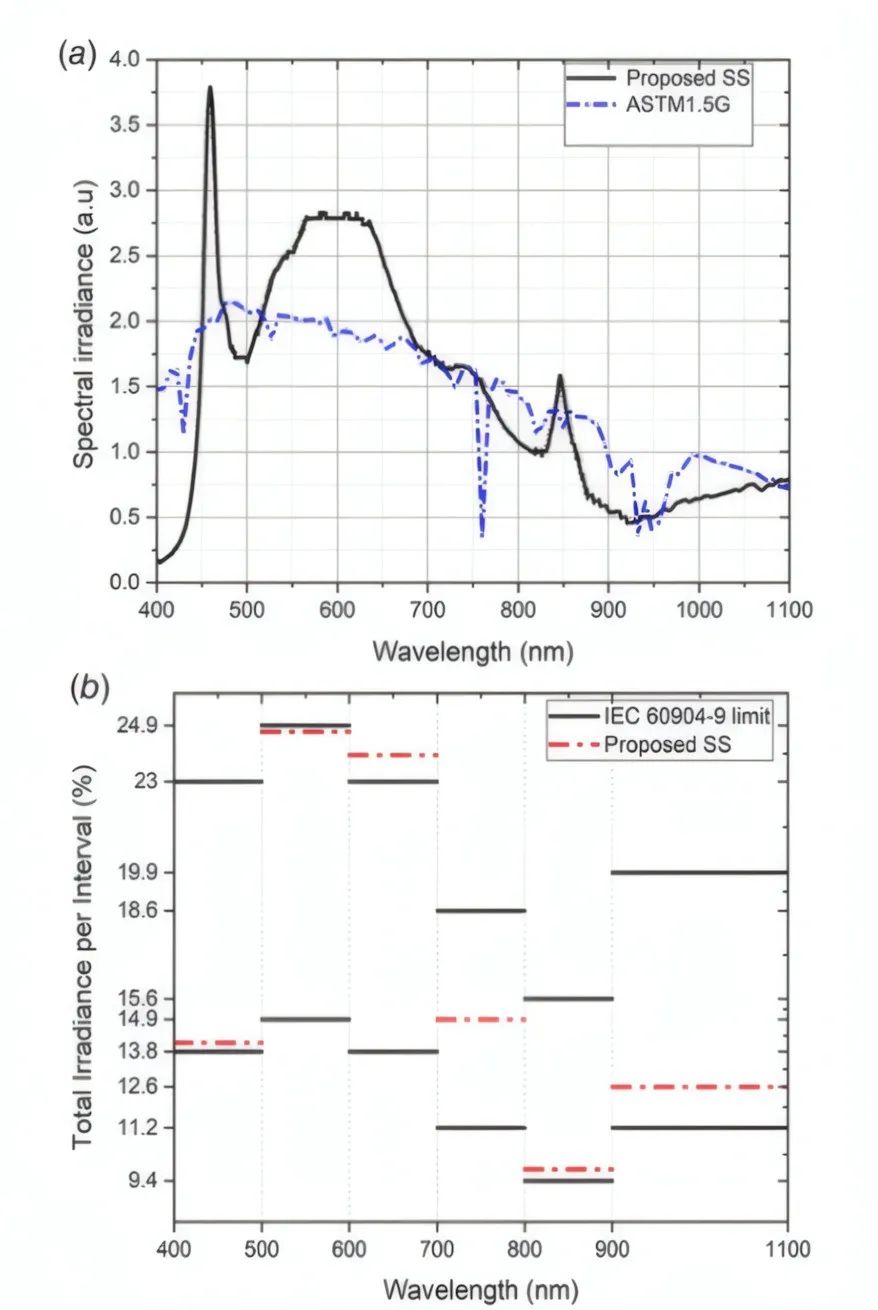

(a)混合式模擬器光譜與ASTM 1.5G 對比；(b) 各波長區間輻照度百分比

太陽模擬器的核心價值，在于對太陽光輻射特性的精準復現。國際標準IEC 60904-9 與 ASTM E927以三大指標構建技術門檻：

光譜匹配：衡量實測光譜與標準光譜的吻合度（A 級：0.75-1.25，覆蓋 400-1100nm）

空間不均勻性：輻照面強度差異（A 級：＜2%）

時間不穩定性：長 / 短期輻照波動（A 級：長時＜2%，短時＜0.5%）

傳統光源面臨雙重挑戰：氙燈雖光譜連續但成本高、紅外能量過剩；LED 光源波長可調卻受限于非連續光譜，大面積應用成本激增。

混合式技術通過鹵素?zé)襞cLED 的協同，成為平衡成本與性能的理想路徑 ——鹵素?zé)籼峁┘t外基底，LED 精準補光可見波段，在中大面積測試場景中展現獨特優勢。

混合式太陽模擬器的光學架構與設計創新

luminbox

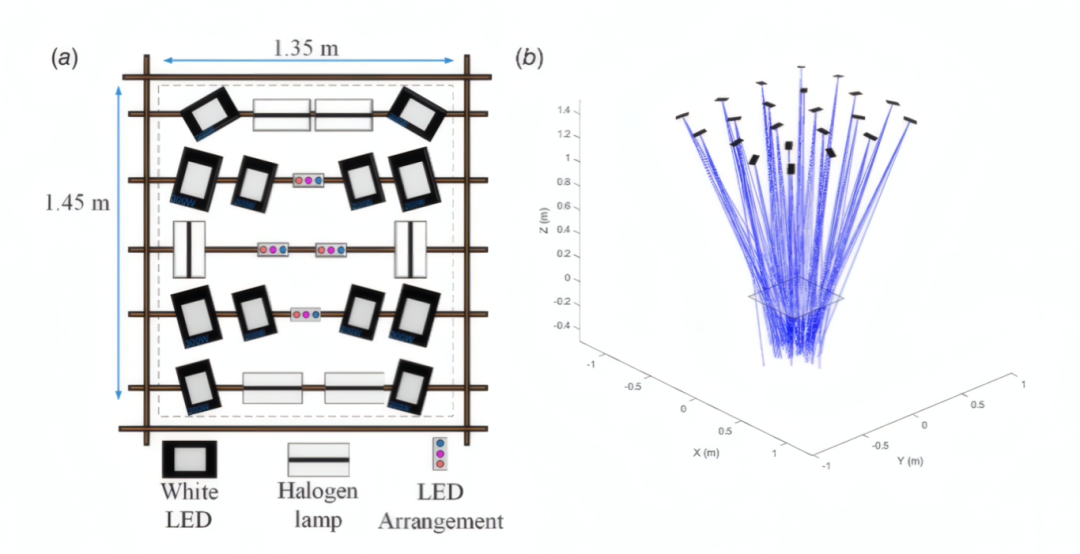

(a) 光源布局；(b) 光源空間布局的光線追蹤模擬

多光源協同的光譜優化策略

采用復合光源系統：6 盞 1000W 鹵素?zé)簦?900K，提供紅外基底）、10 盞 300W 白光 LED（6500K，平衡色溫）、12 盞功率色光 LED（含 450nm 藍光、750nm 品紅光、850nm 紅外光），覆蓋 300-1100nm 波段。通過 DIALux 仿真優化光源布局，形成 “中心紅外強基底 + 邊緣可見光合圍” 的復合光場，實現 600cm2 測試面的輻照均勻性預校準。

機械系統與智能控制設計

輕量化金屬框架集成動態調節功能：垂直升降模塊（0.8-1.5m，輻照度 1-1.58Sun 可調）、水平旋轉機構（±45°，配合反射罩二次勻光）、模塊化光源艙（鹵素?zé)魯?shù)字調光器 + LED 恒流驅動）。電路設計遵循 NBR 5410 標準，采用三相平衡供電與過載保護，總功耗 9.7kW，兼顧穩定性與成本。

混合式太陽模擬器的性能測試

luminbox

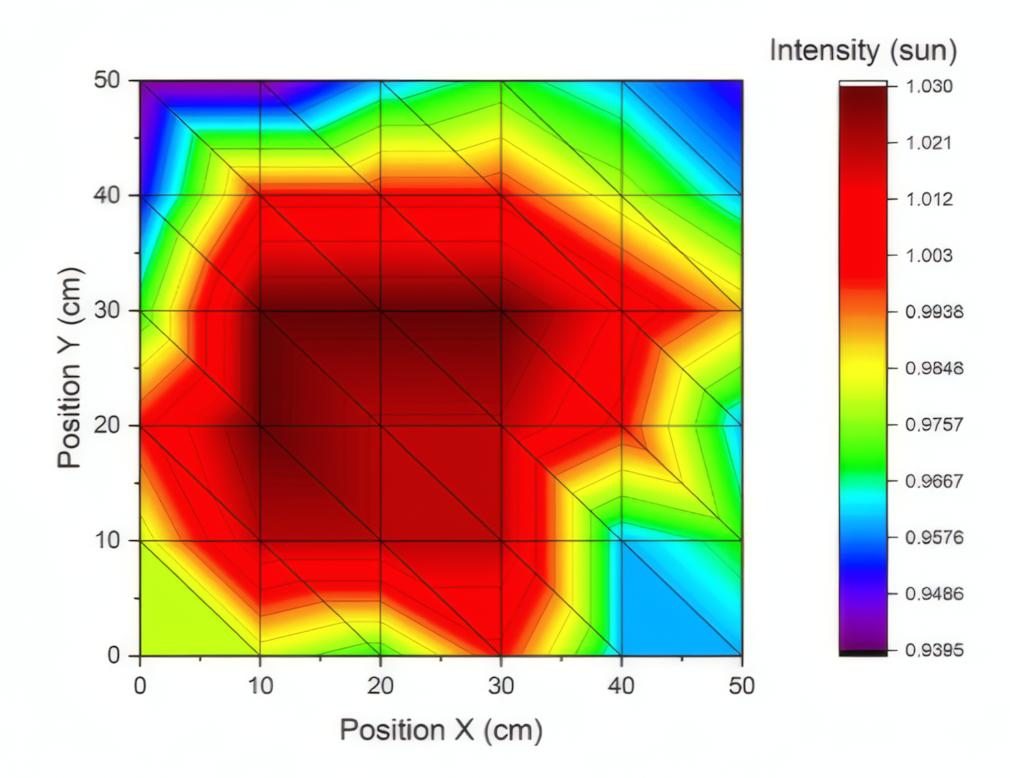

太陽模擬器在2500cm2 測試面光強分布（1kW/m2，z=80cm）

光譜匹配度

通過實測，400-1100nm 波段 SM=1.29（IEC B 級）。藍光 LED 將 450nm 波段輻照占比從 12% 提升至 18%，紅外 LED 將 800-1100nm 能量占比從 45% 降至 32%，更貼近AM1.5G標準。

空間均勻性

2500cm2 全區域 SNU=4.6%（IEC B 級），600cm2 核心區 SNU 低至 1.5%（超越 A 級標準），得益于環形光源布局與鋁制反射罩勻光，邊緣與中心光強差異控制在±1.5%以內。

時間穩定性

5 分鐘長時波動 0.8%、1 分鐘短時波動 0.17%（均達 A 級標準），LED 固態特性與鹵素?zé)魺峁芾碓O(shè)計（鋁制散熱鰭片+ 溫控風扇）有效抑制溫漂，滿足連續老化測試需求。

混合式太陽模擬器的技術應用

luminbox

600cm2 有效測試面積：覆蓋主流商用組件尺寸，適配材料涂布、涂層老化等中面積測試需求。

寬光譜兼容性：基礎配置覆蓋300-1100nm，可通過濾光片擴展至 1200nm 以上，適配鈣鈦礦、多結電池等新型器件。

模塊化升級潛力：支持后期加裝紫外LED 模塊（280-400nm），擴展至UV 固化、生物光照等多元場景。

綜上所述，混合式太陽模擬器憑借鹵素- LED協同設計，成功突破中大面積均勻性技術瓶頸，為新能源材料研發與光電器件測試帶來高性價比解決方案。在新型光電器件對寬光譜、高精度測試需求激增的背景下，混合式太陽模擬器技術展現出強勁的迭代潛力。未來，Luminbox將繼續以技術為錨點，深耕光模擬領域，為行業發展注入更多創新動能。

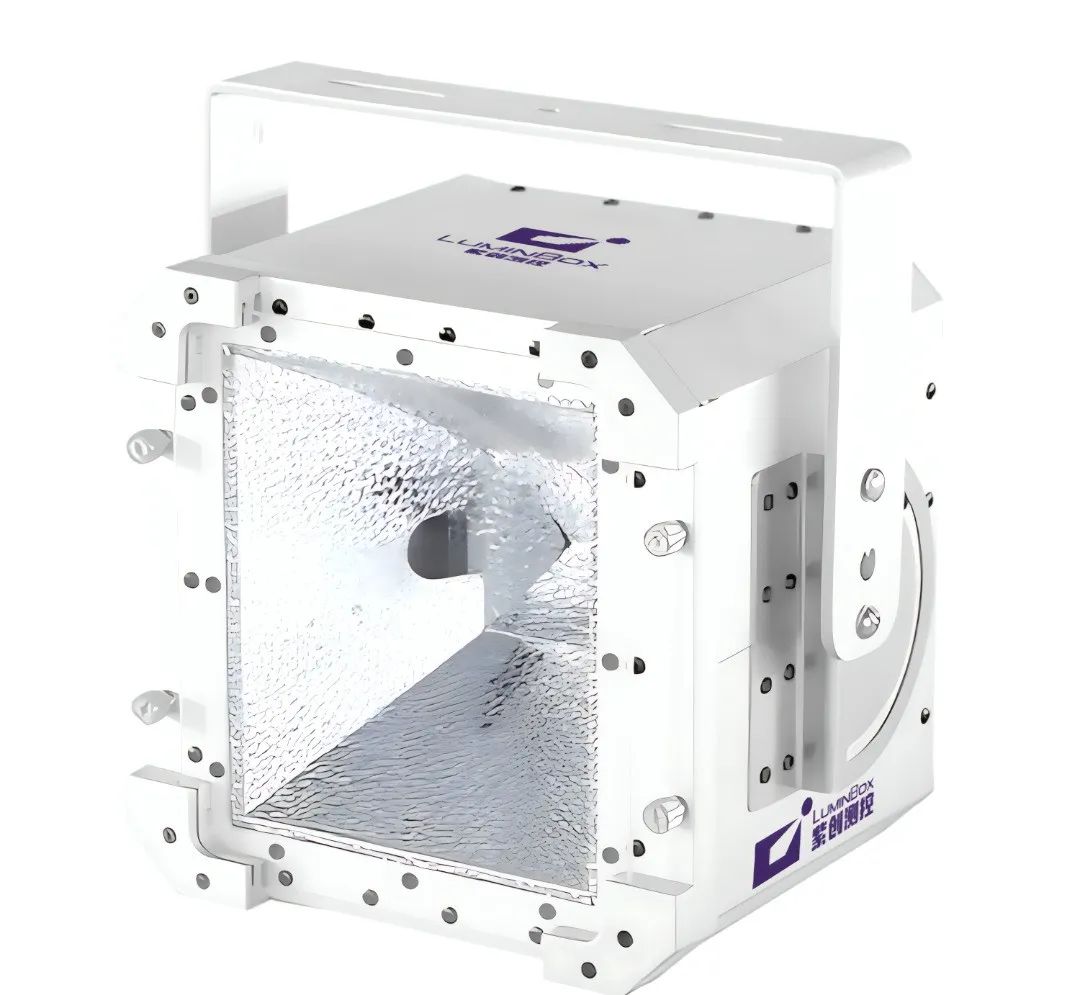

Luminbox全光譜鹵素?zé)籼柲M器

luminbox

Luminbox全光譜鹵素?zé)籼柲M器專為科研、工業測試等領域打造，致力于精準模擬太陽光環境，其采用先進的全光譜鹵素?zé)艏夹g(shù)，能近乎真實地還原太陽光譜。

全光譜范圍: 300nm-1200nm

設計結構靈巧便于安裝

配備電壓電流調節功能

符合GJB150.7A-2009、VW/DIN75220、BMWPR306標準

Luminbox全光譜鹵素?zé)籼柲M器，通過優化鹵素?zé)舻墓庾V輸出和穩定性，在保證高精度模擬太陽光譜的同時，顯著提升了能效比和使用壽命，為太陽能測試提供了更具競爭力的選擇。
